ELEKTRIScHER AnScHLUSS / BEScHREIBUnG DER AnScHLÜSSE
5.

ELEKTRISCHER ANSCHLUSS

5.1 Beschreibung der Anschlüsse
Ub Betriebsspannung
0V Masseanschluss
A+ Ausgangssignal Kanal 1
A− Ausgangssignal Kanal 1 invertiert
B+ Ausgangssignal Kanal 2 (90° versetzt zu Kanal 1)
B− Ausgangssignal Kanal 2 invertiert
R+ nullimpuls (Referenzsignal)
R− Nullimpuls invertiert
nE+ System OK+ / Fehlerausgang
nE− System OK− / Fehlerausgang invertiert
SP+ DSL_OUT1 / Drehzahlschalter (Open-collector* oder Halbleiter-Relais*)
3)
SP− DSL_OUT2 / Drehzahlschalter (0V* oder Halbleiter-Relais*)
3)
SA RS485+ / Programmierschnittstelle
4)
SB RS485− / Programmierschnittstelle
4)
dnu nicht benutzen

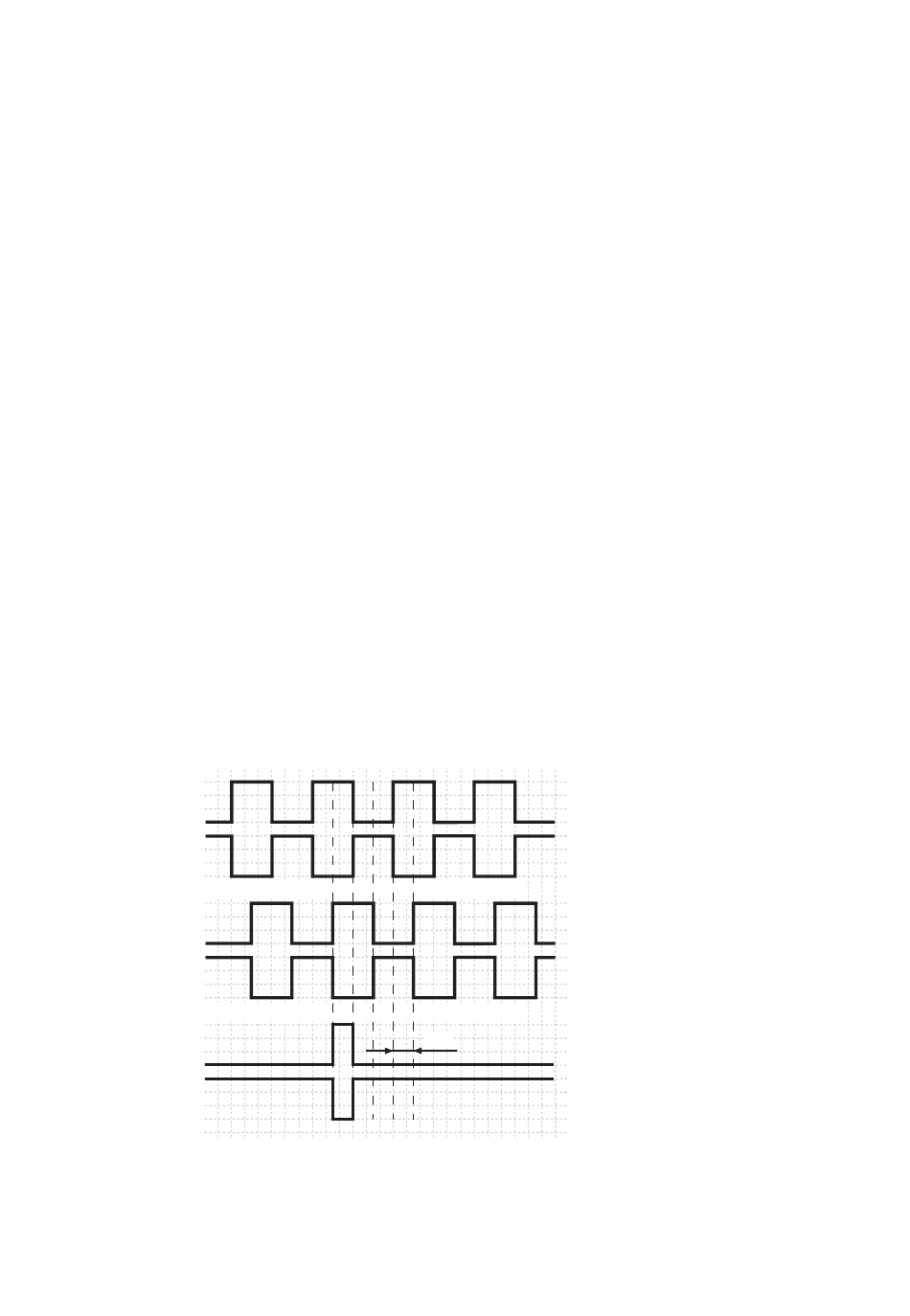

5.2 Ausgangssignale
Bei positiver Drehrichtung
A+
A-
B+
B-
R+
Nullimpuls+
R-
Nullimpuls-
* Je nach Version
Drehzahlschalter (Option)
3)
Programmierschnittstelle (nur HMG10P)
4)
13/28
90°
