ELEKTRISCHER AnSCHLuSS / DREHZAHLSCHALTER unD ZuSATZAuSGAnG InKREMEnTAL
5.2.5

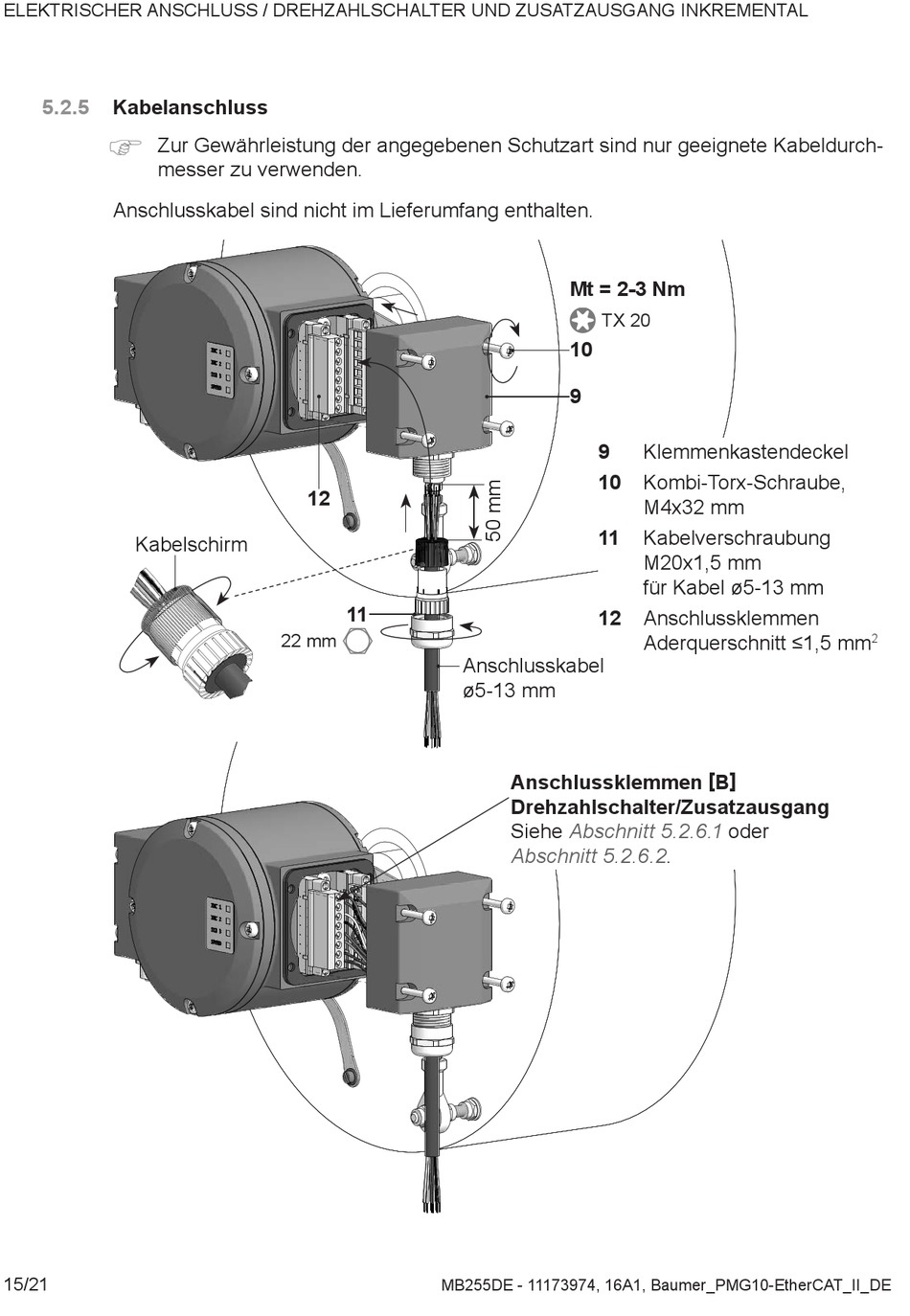

Kabelanschluss
)
Zur Gewährleistung der angegebenen Schutzart sind nur geeignete Kabeldurch-
messer zu verwenden�
Anschlusskabel sind nicht im Lieferumfang enthalten�
Kabelschirm
15/21
12
11
22 mm
MB255DE - 11173974, 16A1, Baumer_PMG10-EtherCAT_II_DE
Mt = 2-3 Nm
TX 20
10
9
9
10
11
12
Anschlusskabel
ø5-13 mm
Anschlussklemmen [ B ]
Drehzahlschalter/Zusatzausgang
Siehe
Abschnitt 5.2.6.1
Abschnitt
5.2.6.2�
Klemmenkastendeckel
Kombi-Torx-Schraube,
M4x32 mm
Kabelverschraubung
M20x1,5 mm
für Kabel ø5-13 mm
Anschlussklemmen
Aderquerschnitt ≤1,5 mm
oder
2
