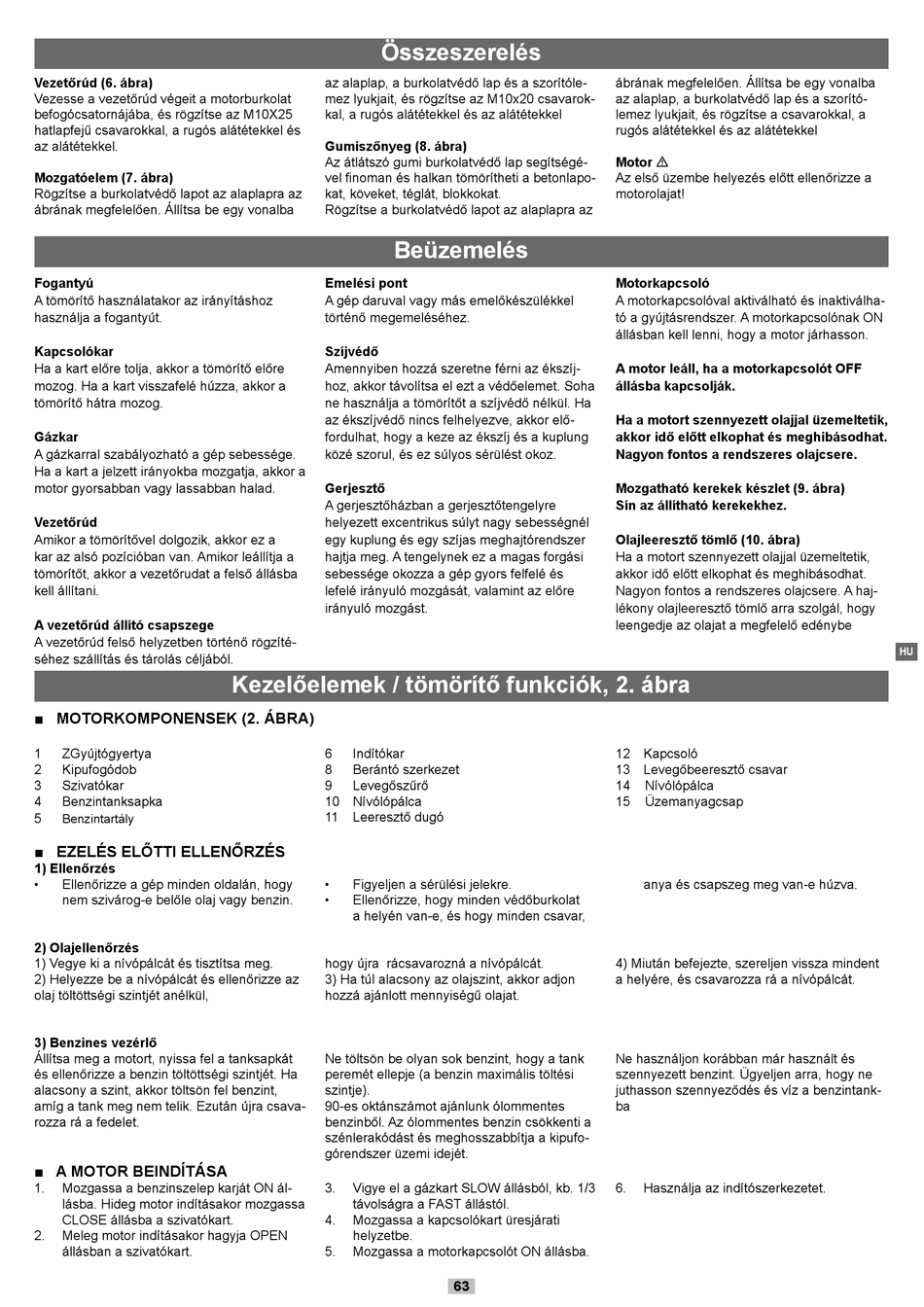

Scheppach 5904605903 Originalanleitung Seite 63

Vezetőrúd (6. ábra)
Vezesse a vezetőrúd végeit a motorburkolat
befogócsatornájába, és rögzítse az M10X25
hatlapfejű csavarokkal, a rugós alátétekkel és
az alátétekkel.
Mozgatóelem (7. ábra)
Rögzítse a burkolatvédő lapot az alaplapra az
ábrának megfelelően. Állítsa be egy vonalba
Fogantyú
A tömörítő használatakor az irányításhoz
használja a fogantyút.
Kapcsolókar
Ha a kart előre tolja, akkor a tömörítő előre
mozog. Ha a kart visszafelé húzza, akkor a
tömörítő hátra mozog.
Gázkar
A gázkarral szabályozható a gép sebessége.
Ha a kart a jelzett irányokba mozgatja, akkor a
motor gyorsabban vagy lassabban halad.
Vezetőrúd
Amikor a tömörítővel dolgozik, akkor ez a
kar az alsó pozícióban van. Amikor leállítja a
tömörítőt, akkor a vezetőrudat a felső állásba
kell állítani.
A vezetőrúd állító csapszege
A vezetőrúd felső helyzetben történő rögzíté-
séhez szállítás és tárolás céljából.
■ MOTORKOMPONENSEK (2. ÁBRA)
1 ZGyújtógyertya
2 Kipufogódob
3 Szivatókar
4 Benzintanksapka
5
Benzintartály
■ EZELÉS ELŐTTI ELLENŐRZÉS
1) Ellenőrzés
• Ellenőrizze a gép minden oldalán, hogy
nem szivárog-e belőle olaj vagy benzin.
2) Olajellenőrzés
1) Vegye ki a nívópálcát és tisztítsa meg.
2) Helyezze be a nívópálcát és ellenőrizze az
olaj töltöttségi szintjét anélkül,
3) Benzines vezérlő
Állítsa meg a motort, nyissa fel a tanksapkát
és ellenőrizze a benzin töltöttségi szintjét. Ha
alacsony a szint, akkor töltsön fel benzint,
amíg a tank meg nem telik. Ezután újra csava-
rozza rá a fedelet.
■ A MOTOR BEINDÍTÁSA
1. Mozgassa a benzinszelep karját ON ál-
lásba. Hideg motor indításakor mozgassa
CLOSE állásba a szivatókart.
2. Meleg motor indításakor hagyja OPEN
állásban a szivatókart.
Összeszerelés
az alaplap, a burkolatvédő lap és a szorítóle-
mez lyukjait, és rögzítse az M10x20 csavarok-
kal, a rugós alátétekkel és az alátétekkel
Gumiszőnyeg (8. ábra)
Az átlátszó gumi burkolatvédő lap segítségé-
vel finoman és halkan tömörítheti a betonlapo-
kat, köveket, téglát, blokkokat.
Rögzítse a burkolatvédő lapot az alaplapra az
Beüzemelés
Emelési pont
A gép daruval vagy más emelőkészülékkel
történő megemeléséhez.
Szíjvédő
Amennyiben hozzá szeretne férni az ékszíj-
hoz, akkor távolítsa el ezt a védőelemet. Soha
ne használja a tömörítőt a szíjvédő nélkül. Ha
az ékszíjvédő nincs felhelyezve, akkor elő-
fordulhat, hogy a keze az ékszíj és a kuplung
közé szorul, és ez súlyos sérülést okoz.
Gerjesztő
A gerjesztőházban a gerjesztőtengelyre
helyezett excentrikus súlyt nagy sebességnél
egy kuplung és egy szíjas meghajtórendszer
hajtja meg. A tengelynek ez a magas forgási
sebessége okozza a gép gyors felfelé és
lefelé irányuló mozgását, valamint az előre
irányuló mozgást.
Kezelőelemek / tömörítő funkciók, 2. ábra
6 Indítókar
8 Berántó szerkezet
9 Levegőszűrő
10 Nívólópálca
11 Leeresztő dugó
• Figyeljen a sérülési jelekre.
• Ellenőrizze, hogy minden védőburkolat
a helyén van-e, és hogy minden csavar,
hogy újra rácsavarozná a nívópálcát.
3) Ha túl alacsony az olajszint, akkor adjon
hozzá ajánlott mennyiségű olajat.
Ne töltsön be olyan sok benzint, hogy a tank
peremét ellepje (a benzin maximális töltési
szintje).
90-es oktánszámot ajánlunk ólommentes
benzinből. Az ólommentes benzin csökkenti a
szénlerakódást és meghosszabbítja a kipufo-
górendszer üzemi idejét.
3. Vigye el a gázkart SLOW állásból, kb. 1/3
távolságra a FAST állástól.
4. Mozgassa a kapcsolókart üresjárati
helyzetbe.
5. Mozgassa a motorkapcsolót ON állásba.
ábrának megfelelően. Állítsa be egy vonalba
az alaplap, a burkolatvédő lap és a szorító-
lemez lyukjait, és rögzítse a csavarokkal, a
rugós alátétekkel és az alátétekkel
Motor m
Az első üzembe helyezés előtt ellenőrizze a
motorolajat!
Motorkapcsoló
A motorkapcsolóval aktiválható és inaktiválha-
tó a gyújtásrendszer. A motorkapcsolónak ON
állásban kell lenni, hogy a motor járhasson.
A motor leáll, ha a motorkapcsolót OFF
állásba kapcsolják.
Ha a motort szennyezett olajjal üzemeltetik,
akkor idő előtt elkophat és meghibásodhat.
Nagyon fontos a rendszeres olajcsere.
Mozgatható kerekek készlet (9. ábra)
Sín az állítható kerekekhez.
Olajleeresztő tömlő (10. ábra)
Ha a motort szennyezett olajjal üzemeltetik,
akkor idő előtt elkophat és meghibásodhat.
Nagyon fontos a rendszeres olajcsere. A haj-
lékony olajleeresztő tömlő arra szolgál, hogy
leengedje az olajat a megfelelő edénybe
12 Kapcsoló
13 Levegőbeeresztő csavar
14
15
4) Miután befejezte, szereljen vissza mindent
a helyére, és csavarozza rá a nívópálcát.
Ne használjon korábban már használt és
szennyezett benzint. Ügyeljen arra, hogy ne
juthasson szennyeződés és víz a benzintank-
ba
6.
63
Nívólópálca
Üzemanyagcsap
anya és csapszeg meg van-e húzva.
Használja az indítószerkezetet.
HU
