3. Trasformazione
�.�

Operazioni preliminari

1
3
2

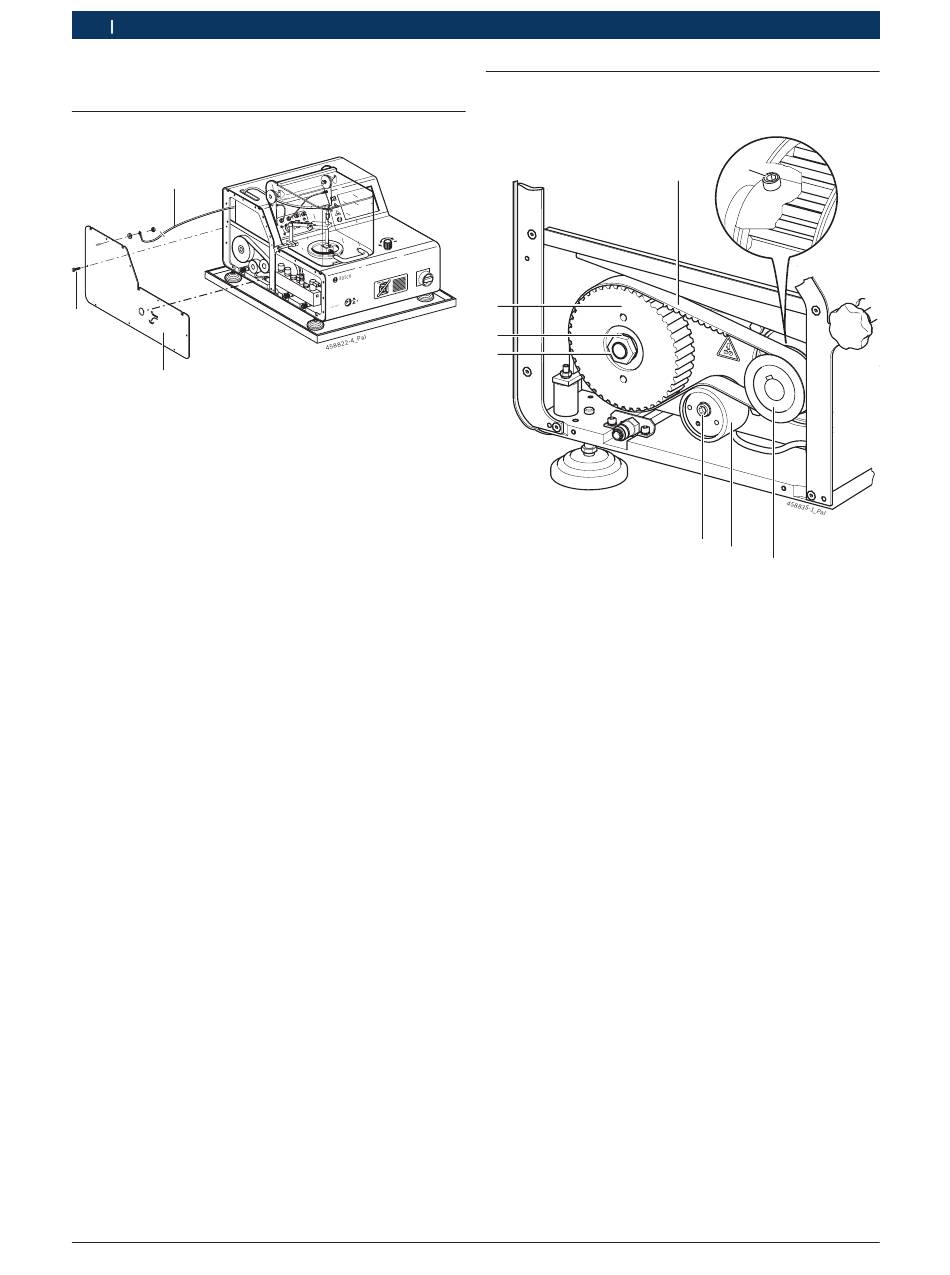

Fig. 1: Preparativi EPS 200
1. Spegnere l'EPS tramite l'interruttore principale.
2. Proteggere l'interruttore principale dal reinserimento
accidentale tramite l'applicazione di un lucchetto.
3. Staccare la spina di alimentazione elettrica dalla presa.
4. Rimuovere le viti di fissaggio (fig. 1, pos. 3) della
copertura sinistra della carcassa (fig. 1, pos. 2).
5. Staccare il cavo di massa (fig. 1, pos. 1) dalla coper-
tura della carcassa (fig. 1, pos. 2).
|
1 689 978 528 2012-04-18
�.� Sostituzione della cinghia dentata e
delle ruote per cinghia dentata
8
7
6
Fig. 2: Panoramica unità di azionamento
�.�.� Smontaggio
1. Smontare il rullo tenditore (fig. 2, pos. 4). A tale sco-
po rimuovere la viti ad esagono cavo (fig. 2, pos. 5).
2. Rimuovere la cinghia dentata (fig. 2, pos. 1).
3. Rimuovere il dado esagonale (fig. 2, pos. 6) e l'anello
elastico (fig. 2, pos. 7). A tale scopo bloccare in posi-
zione la ruota cinghia dentata (fig. 2, pos. 8) mediante
una chiave a nastro.
4. Sfilare la ruota cinghia dentata (fig. 2, pos. 8) dall'al-
bero servendosi di un estrattore.
5. Svitare la spina filettata (fig. 2, pos. 2) di 2 - 3 giri.
6. Sfilare la ruota cinghia dentata (fig. 2, pos. 3) dall'al-
bero servendosi di un estrattore.
�.�.� Montaggio
i
Prima di procedere al montaggio delle ruote per cinghia
dentata HDT, pulire gli alberi di comando e i fori delle
ruote per cinghia dentata con un panno pulito.
1. Applicare da una a due gocce di frenafiletti Loctite
243 sulla filettatura della spina filettata fornita in
dotazione.
2. Avvitare la spina filettata (fig. 2, pos. 2) di 1 - 2 giri nella
ruota piccola per cinghia dentata HDT (fig. 2, pos. 3).
3. Applicare la ruota piccola per cinghia dentata HDT
(fig. 2, pos. 3) sull'albero finché l'albero risulta a
livello con la ruota cinghia dentata (fig. 2, pos. 3).
2
1
5
4
3
