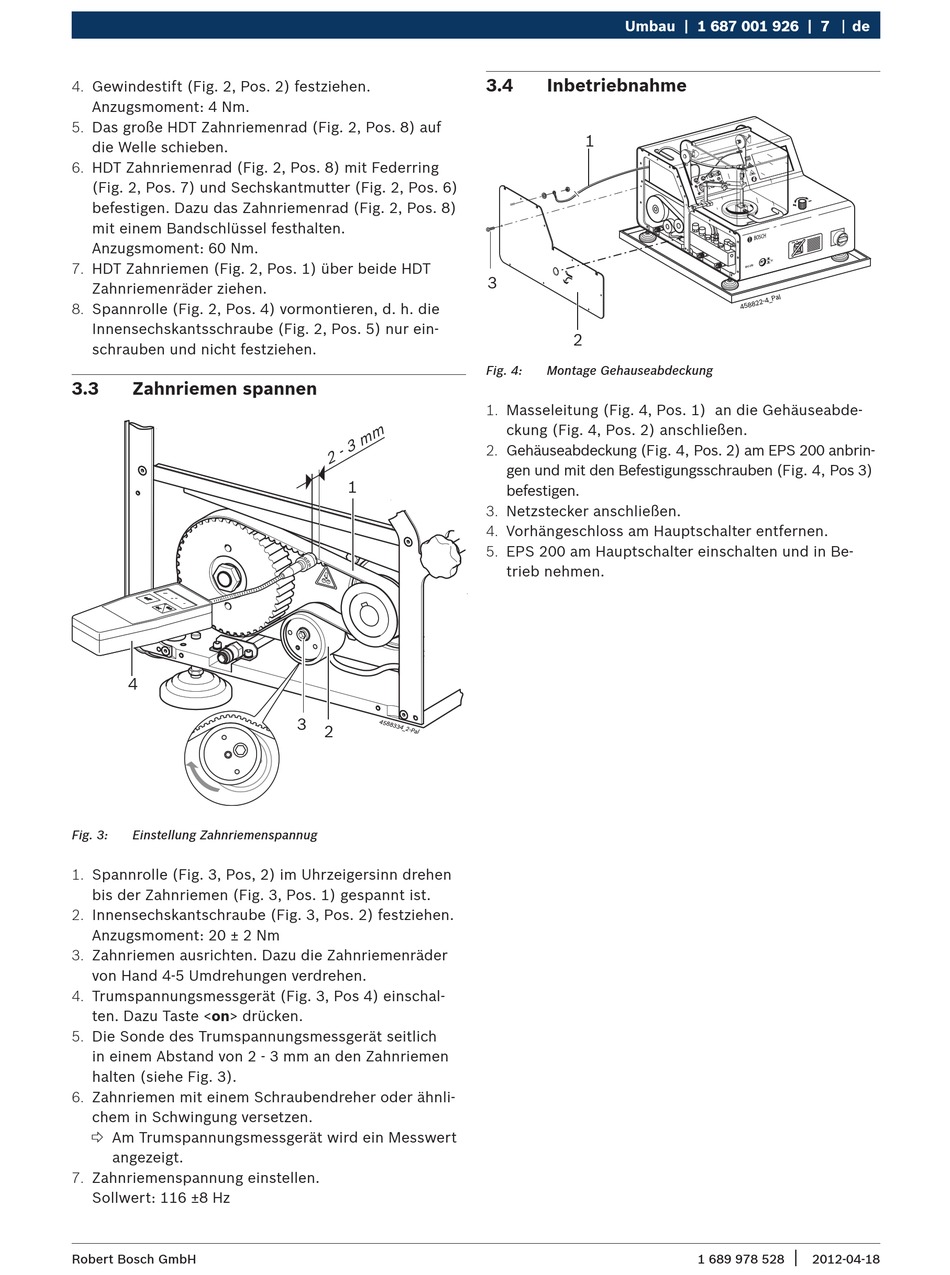

4. Gewindestift (Fig. 2, Pos. 2) festziehen.
Anzugsmoment: 4 Nm.
5. Das große HDT Zahnriemenrad (Fig. 2, Pos. 8) auf
die Welle schieben.
6. HDT Zahnriemenrad (Fig. 2, Pos. 8) mit Federring
(Fig. 2, Pos. 7) und Sechskantmutter (Fig. 2, Pos. 6)
befestigen. Dazu das Zahnriemenrad (Fig. 2, Pos. 8)
mit einem Bandschlüssel festhalten.
Anzugsmoment: 60 Nm.
7. HDT Zahnriemen (Fig. 2, Pos. 1) über beide HDT
Zahnriemenräder ziehen.
8. Spannrolle (Fig. 2, Pos. 4) vormontieren, d. h. die
Innensechskantsschraube (Fig. 2, Pos. 5) nur ein-
schrauben und nicht festziehen.
�.� Zahnriemen spannen
4
Fig. 3: Einstellung Zahnriemenspannug
1. Spannrolle (Fig. 3, Pos, 2) im Uhrzeigersinn drehen
bis der Zahnriemen (Fig. 3, Pos. 1) gespannt ist.
2. Innensechskantschraube (Fig. 3, Pos. 2) festziehen.
Anzugsmoment: 20 ± 2 Nm
3. Zahnriemen ausrichten. Dazu die Zahnriemenräder
von Hand 4-5 Umdrehungen verdrehen.
4. Trumspannungsmessgerät (Fig. 3, Pos 4) einschal-
ten. Dazu Taste <on> drücken.
5. Die Sonde des Trumspannungsmessgerät seitlich
in einem Abstand von 2 - 3 mm an den Zahnriemen
halten (siehe Fig. 3).
6. Zahnriemen mit einem Schraubendreher oder ähnli-
chem in Schwingung versetzen.
 Am Trumspannungsmessgerät wird ein Messwert
angezeigt.
7. Zahnriemenspannung einstellen.
Sollwert: 116 ±8 Hz
Robert Bosch GmbH
1
3
2
Umbau | � ��� ��� ��� | �
�.4 Inbetriebnahme
1
3
2
Fig. 4: Montage Gehauseabdeckung
1. Masseleitung (Fig. 4, Pos. 1) an die Gehäuseabde-
ckung (Fig. 4, Pos. 2) anschließen.
2. Gehäuseabdeckung (Fig. 4, Pos. 2) am EPS 200 anbrin-
gen und mit den Befestigungsschrauben (Fig. 4, Pos 3)
befestigen.
3. Netzstecker anschließen.
4. Vorhängeschloss am Hauptschalter entfernen.
5. EPS 200 am Hauptschalter einschalten und in Be-
trieb nehmen.
