3. Transformation
�.� Préparation
1
3
2

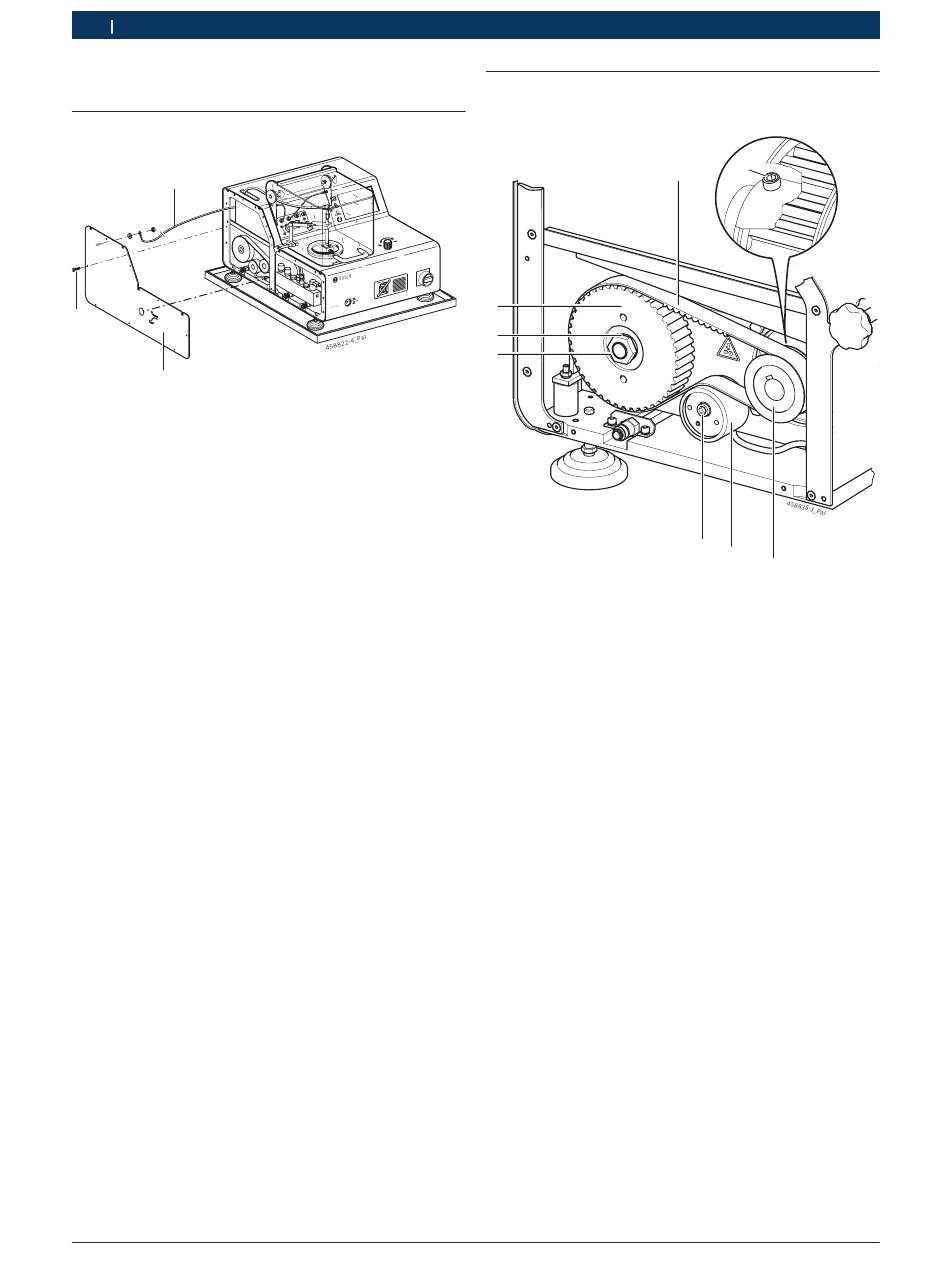

Fig. 1: Préparation EPS 200
1. Mettre l'EPS 200 à l'arrêt avec l'interrupteur principal.
2. Empêcher le ré-enclenchement de l'interrupteur
principal à l'aide d'un cadenas.
3. Débrancher la fiche d'alimentation de la prise de
courant.
4. Retirer les vis de fixation (fig. 1, pos. 3) du couvercle
gauche du carter (fig. 1, pos. 2).
5. Retirer le câble de masse (fig. 1, pos. 1) du cou-
vercle du carter (fig. 1, pos. 2).
|
1 689 978 528 2012-04-18
�.� Remplacer la courroie crantée et les
poulies
8
7
6
Fig. 2: Vue d'ensemble de l'unité d'entraînement
�.�.� Démontage
1. Démonter le galet tendeur (fig. 2, pos. 4). Pour ce
faire, retirer la vis à six pans creux (fig. 2, pos.5).
2. Retirer la courroie crantée (fig. 2, pos. 1).
3. Retirer l'écrou (fig. 2, pos. 6) et la rondelle élastique
(fig. 2, pos. 7). Pour ce faire, immobiliser la poulie
(fig. 2, pos. 8) avec une clé à sangle.
4. Retirer la poulie (fig. 2, pos. 8) de l'arbre avec un
extracteur.
5. Dévisser la tige filetée (fig. 2, pos. 2) de 2 à 3 tours.
6. Retirer la poulie (fig. 2, pos. 3) de l'arbre avec un
extracteur.
�.�.� Montage
i
Avant le montage des poulies HDT, nettoyer les
arbres d'entraînement et les alésages des poulies à
l'aide d'un chiffon propre.
1. Appliquer une à deux gouttes de produit de blocage
pour vis Loctite 243 sur le filetage de la tige filetée
fournie.
2. Visser la tige filetée (fig. 2, pos. 2) d'1 à 2 tours dans
la petite poulie HDT (fig. 2, pos. 3).
3. Glisser la petite poulie HDT (fig. 2, pos. 3) sur l'arbre
de manière à ce que l'arbre coïncide avec la poulie
(fig. 2, pos. 3).
2
1
5
4
3
