... коаксиальный (концентрический) выпускной-всасывающий трубопровод
Этот тип трубопровода позволяет забирать воздух для горения и выпускать
отработавшие газы как вне здания, так и в дымоходы типа LAS. Коаксиальное колено
под 90°, поворачиваемое на 360°, позволяет осуществить присоединение котла к
выпускному-всасывающему трубопроводу в любом направлении. Его можно также
использовать в качестве дополнительной соединительной детали коаксиального
трубопровода или колена под 45°.
Если отработавшие газы выпускаются вне здания, выпускной-всасывающий
трубопровод должен выступать минимун на 18 мм от стены с тем, чтобы позволить
монтаж и заделку алюминиевой крышки, предохраняющей от попадания дождевой
воды.
Минимальный уклон этого трубопровода в сторону котла должен быть равен 1 см
на метр длины.
Концентрическая муфта
Если вставляется колено под 90°, общая длина трубопровода сокращается на 1
метр.

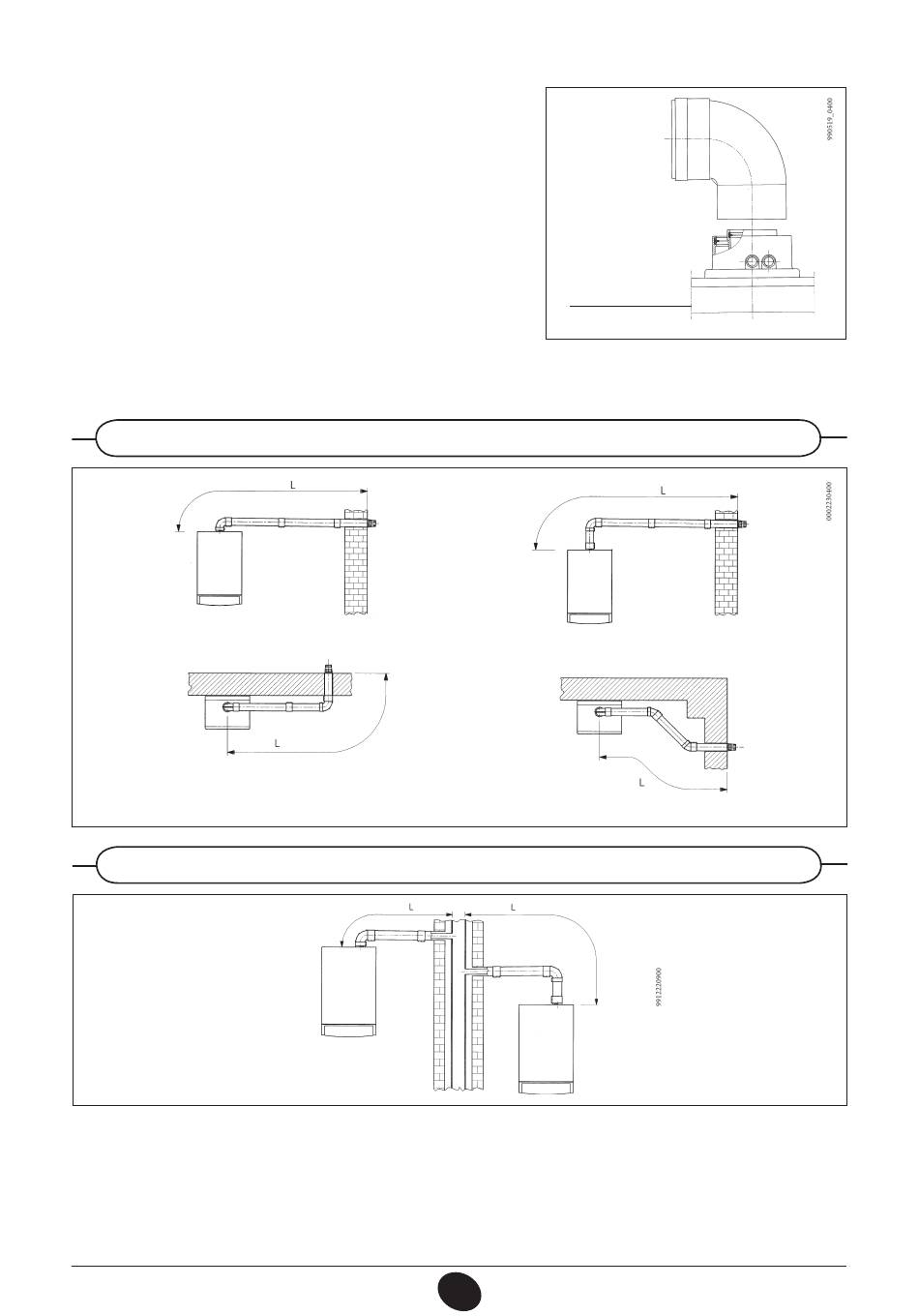

Рисунок 10
Если вставляется колено под 45°, общая длина трубопровода сокращается на 0,5
метра.
14.1 прИмеры монтажа горИзонтального трубопровода Ø 60/100 мм
макс. L = 10 м
макс. L = 10 м
макс. L = 9 м
макс. L = 9 м
14.2 прИмеры монтажа в налИчИИ дымохода тИпа LAS Ø 60/100 мм
макс. L = 10 м
ИнструкцИя для установщИка 926.423.1 - RU
