4.3.6. Simulation eines Wandlers
In diesem Betrieb liefert das Gerät einen einstellbaren Ausgangsstrom bis
24mADC. Es ist notwendig, eine externe Versorgung mit Spannung
zwischen 12V und 28VDC zu liefern, um den Strom einstellen zu können.
1. Drücken Sie die MODE Taste und wählen Sie den Messmodus SIMU mA aus. Die
Symbole "OUT" und "SOUR" erscheinen auf der Anzeige.
2. Stellen Sie den Messbereich des Stroms zwischen 0-20mA und 4-20mA ein (siehe §
4.2.7.
3. Mit dem Einstell-Schalter (siehe § 4.2.6) oder der 25%/
Sie den gewünschten Wert des Ausgangsstroms ein. Der einstellbare Maximalwert
beträgt 24mA. Bitte beachten Sie folgende Beziehung: -25% = 0mA, 0% = 4mA, 100%
= 20mA und 125% = 24mA. Der Stromwert erscheint auf dem Display. Wenn nötig,
drücken Sie die
zu erzeugen.
4. Verbinden Sie die rote Messleitung mit der mV/V Eingangsbuchse und die schwarze
Messleitung mit der COM Eingangsbuchse.
5. Verbinden Sie die rote Messleitung mit dem positivem Potenzial der externen Quelle
und die schwarze Messleitung mit dem positivem Potenzial des externen Messgerätes
(z.B.: Multimeter – siehe Abb. 8: Simulation eines Wandlers
6. ).
WARNUNG

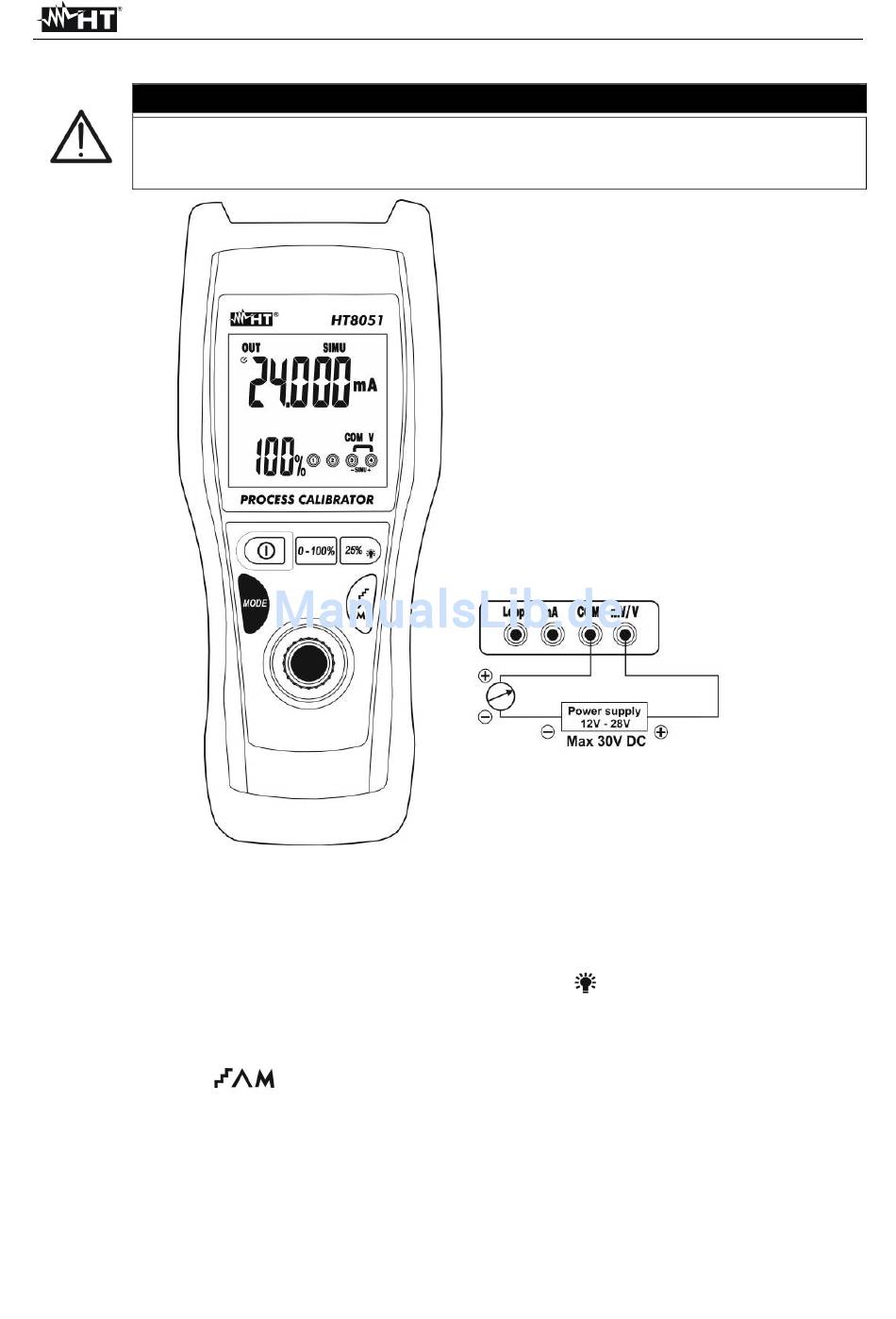

Abb. 8: Simulation eines Wandlers
Taste (siehe § 4.2.5) um Gleichstrom mit automatischer Rampe
DE - 19
Taste (siehe § 4.2.3) stellen
HT8051
