Dell PowerEdge 6300 Systeme Benutzerhandbuch
Tastatur- und Mausanschlüsse
Das System benutzt eine PS/2-kompatible Tastatur und unterstützt eine PS/2-
kompatible Maus. Die Kabel beider Geräte werden an 6-Stift-DIN-Miniaturbuchsen
(Deutsche Industrie-Norm) auf der Rückseite des Systems angeschlossen. Der
Tastaturanschluß befindet sich links, der Mausanschluß rechts.
Die PS/2-kompatible Maus des Dell-Systems arbeitet wie eine serielle Maus nach
Industriestandard oder eine Bus-Maus mit dem Unterschied, daß sie einen eigenen
Anschluß hat und daher keine Erweiterungskarte benötigt. Die Schaltkreise im Innern
der Maus registrieren die Bewegung der kleinen Kugel im Boden der Maus und über-
mitteln diese Daten dem System.
Die Treibersoftware der Maus räumt ihr beim Mikroprozessor über IRQ12 Priorität
ein, wenn eine neue Mausbewegung registriert wurde, und übermittelt die Maus-
daten an das von ihr angesteuerte Anwendungsprogramm.
Tastaturanschluß
Zur Neukonfiguration der Hardware werden eventuell die Nummern und Belegungen
der Stifte des Tastaturanschlusses benötigt. Sie sind in Abb. B-4 dargestellt. Die
Tab. B-3 listet die Stiftzuweisungen und Schnittstellensignale auf.

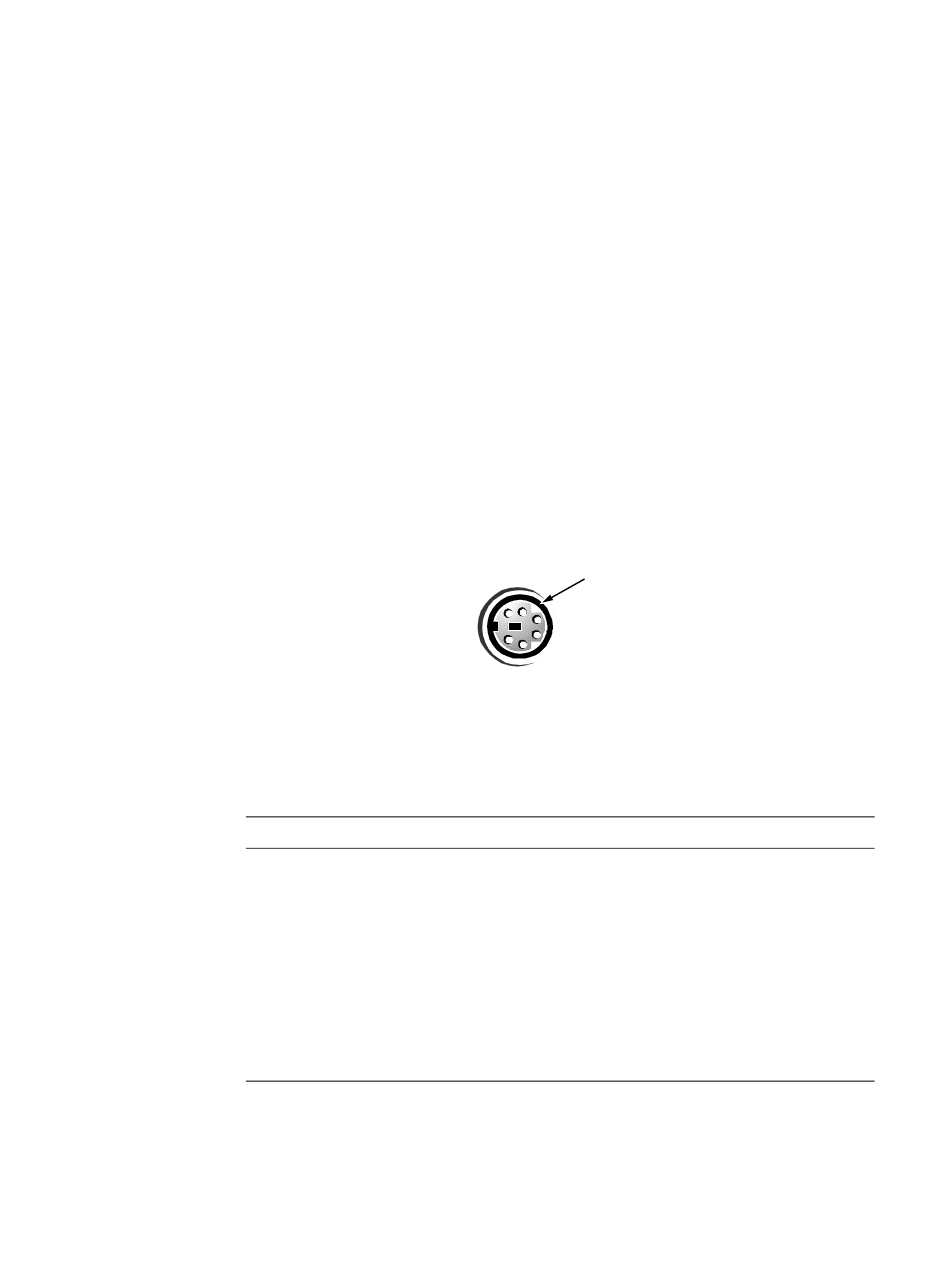

Abbildung B-4. Stiftnummern für den Tastaturanschluß
Tabelle B-3. Stiftbelegung für den Tastaturanschluß
Stift
Signal
1
KBDATA
2
NC
3
GND
4
FVcc
5
KBCLK
6
NC
Mantel
—
DELL CONFIDENTIAL - Preliminary
3
Mantel
5
1
6
2
4
E/A
Funktion
E/A
Tastaturdaten
—
nicht angeschlossen
—
Signalerdung
—
gesich. Betriebsstrom
E/A
Tastaturuhr
—
nicht angeschlossen
—
Chassiserdung
