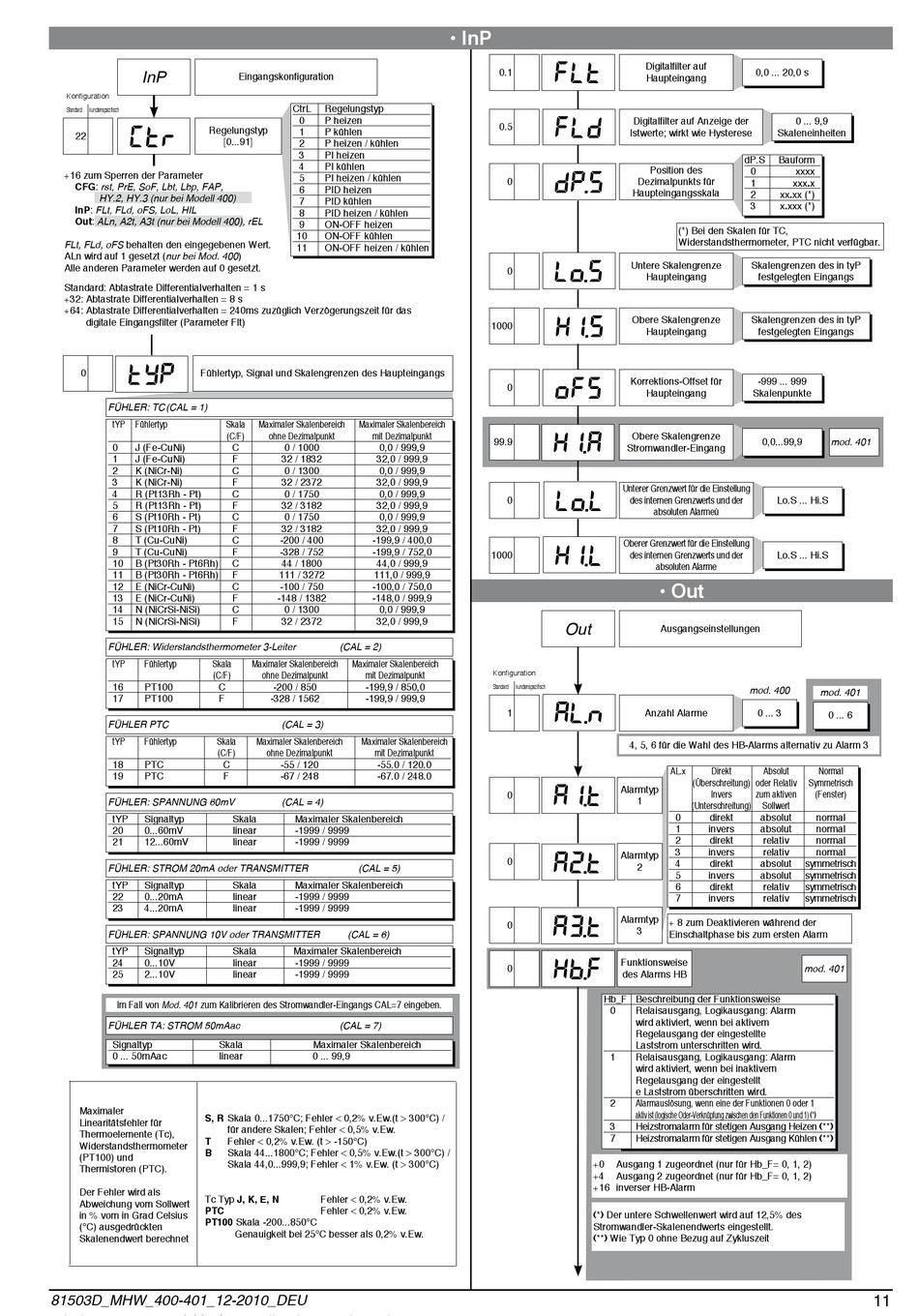

gefran 400 Bedienungsanleitung Seite 11

InP
Konfiguration
Standard kundenspezifisch
Regelungstyp
(tr
22
[0...91]
+16 zum Sperren der Parameter
CFG: rst, PrE, SoF, Lbt, Lbp, FAP,
HY.2, HY.3 (nur bei Modell 400)
InP: FLt, FLd, oFS, LoL, HIL
Out: ALn, A2t, A3t (nur bei Modell 400), rEL
FLt, FLd, oFS behalten den eingegebenen Wert.
ALn wird auf 1 gesetzt (nur bei Mod. 400)
Alle anderen Parameter werden auf 0 gesetzt.
Standard: Abtastrate Differentialverhalten = 1 s
+32: Abtastrate Differentialverhalten = 8 s
+64: Abtastrate Differentialverhalten = 240ms zuzüglich Verzögerungszeit für das
digitale Eingangsfilter (Parameter Flt)
tyP
0 Fühlertyp, Signal und Skalengrenzen des Haupteingangs
FÜHLER: TC (CAL = 1)
tyP Fühlertyp
0 J (Fe-CuNi)
1 J (Fe-CuNi)
2 K (NiCr-Ni)
3 K (NiCr-Ni)
4 R (Pt13Rh - Pt)
5 R (Pt13Rh - Pt)
6 S (Pt10Rh - Pt)
7 S (Pt10Rh - Pt)
8 T (Cu-CuNi)
9 T (Cu-CuNi)
10 B (Pt30Rh - Pt6Rh)
11 B (Pt30Rh - Pt6Rh)
12 E (NiCr-CuNi)
13 E (NiCr-CuNi)
14 N (NiCrSi-NiSi)
15 N (NiCrSi-NiSi)
FÜHLER: Widerstandsthermometer 3-Leiter
tyP Fühlertyp Skala
(C/F)
16 PT100 C
17 PT100 F
FÜHLER PTC
tyP Fühlertyp Skala
(C/F)
18 PTC C
19 PTC F
FÜHLER: SPANNUNG 60mV
tyP Signaltyp
20 0...60mV
21 12...60mV
FÜHLER: STROM 20mA oder TRANSMITTER
tyP Signaltyp
22 0...20mA
23 4...20mA
FÜHLER: SPANNUNG 10V oder TRANSMITTER
tyP Signaltyp
24 0...10V
25 2...10V
Im Fall von Mod. 401 zum Kalibrieren des Stromwandler-Eingangs CAL=7 eingeben.
FÜHLER TA: STROM 50mAac
Signaltyp Skala
0 ... 50mAac linear
Maximaler
S, R Skala 0...1750°C; Fehler < 0,2% v.Ew.(t > 300°C) /
Linearitätsfehler für
Thermoelemente (Tc),
T
Widerstandsthermometer
B
(PT100) und
Thermistoren (PTC).
Der Fehler wird als
Tc Typ J, K, E, N
Abweichung vom Sollwert
PTC
in % vom in Grad Celsius
PT100 Skala -200...850°C
(°C) ausgedrückten
Skalenendwert berechnet
81503D_MHW_400-401_12-2010_DEU
Eingangskonfiguration
CtrL Regelungstyp
0 P heizen
1 P kühlen
2 P heizen / kühlen
3 PI heizen
4 PI kühlen
5 PI heizen / kühlen
6 PID heizen
7 PID kühlen
8 PID heizen / kühlen
9 ON-OFF heizen
10 ON-OFF kühlen
11 ON-OFF heizen / kühlen
Skala Maximaler Skalenbereich Maximaler Skalenbereich
(C/F) ohne Dezimalpunkt mit Dezimalpunkt
C 0 / 1000 0,0 / 999,9
F 32 / 1832 32,0 / 999,9
C 0 / 1300 0,0 / 999,9
F 32 / 2372 32,0 / 999,9
C 0 / 1750 0,0 / 999,9
F 32 / 3182 32,0 / 999,9
C 0 / 1750 0,0 / 999,9
F 32 / 3182 32,0 / 999,9
C -200 / 400 -199,9 / 400,0
F -328 / 752 -199,9 / 752,0
C 44 / 1800 44,0 / 999,9
F 111 / 3272 111,0 / 999,9
C -100 / 750 -100,0 / 750,0
F -148 / 1382 -148,0 / 999,9
C 0 / 1300 0,0 / 999,9
F 32 / 2372 32,0 / 999,9
(CAL = 2)
Maximaler Skalenbereich Maximaler Skalenbereich
ohne Dezimalpunkt mit Dezimalpunkt
-200 / 850 -199,9 / 850,0
-328 / 1562 -199,9 / 999,9
(CAL = 3)
Maximaler Skalenbereich Maximaler Skalenbereich
ohne Dezimalpunkt mit Dezimalpunkt
-55 / 120 -55.0 / 120.0
-67 / 248 -67.0 / 248.0
(CAL = 4)
Skala Maximaler Skalenbereich
linear -1999 / 9999
linear -1999 / 9999
(CAL = 5)
Skala Maximaler Skalenbereich
linear -1999 / 9999
linear -1999 / 9999
(CAL = 6)
Skala Maximaler Skalenbereich
linear -1999 / 9999
linear -1999 / 9999
(CAL = 7)
Maximaler Skalenbereich
0 ... 99,9
für andere Skalen; Fehler < 0,5% v.Ew.
Fehler < 0,2% v.Ew. (t > -150°C)
Skala 44...1800°C; Fehler < 0,5% v.Ew.(t > 300°C) /
Skala 44,0...999,9; Fehler < 1% v.Ew. (t > 300°C)
Fehler < 0,2% v.Ew.
Fehler < 0,2% v.Ew.
Genauigkeit bei 25°C besser als 0,2% v.Ew.
• InP
FLt
0.1
FLd
0.5
dP. S
0
Lo. S
0
XI. s
1000
oFS
0
xI. A
99.9
Unterer Grenzwert für die Einstellung
Lo. L
0
xI. L
1000
Out
Konfiguration
Standard kundenspezifisch
AL. n
1
Alarmtyp
AI. t
0
Alarmtyp
A2. t
0
Alarmtyp
A3. t
0
Funktionsweise
xb. F
0
des Alarms HB
Hb_F Beschreibung der Funktionsweise
0
1
2
3
7
+0 Ausgang 1 zugeordnet (nur für Hb_F= 0, 1, 2)
+4 Ausgang 2 zugeordnet (nur für Hb_F= 0, 1, 2)
+16 inverser HB-Alarm
(*) Der untere Schwellenwert wird auf 12,5% des
Stromwandler-Skalenendwerts eingestellt.
(**) Wie Typ 0 ohne Bezug auf Zykluszeit
Digitalfilter auf
0,0 ... 20,0 s
Haupteingang
Digitalfilter auf Anzeige der 0 ... 9,9
Istwerte; wirkt wie Hysterese Skaleneinheiten
dP.S Bauform
Position des
0 xxxx
Dezimalpunkts für
1 xxx.x
Haupteingangsskala
2 xx.xx (*)
3 x.xxx (*)
(*) Bei den Skalen für TC,
Widerstandsthermometer, PTC nicht verfügbar.
Untere Skalengrenze Skalengrenzen des in tyP
Haupteingang festgelegten Eingangs
Obere Skalengrenze Skalengrenzen des in tyP
Haupteingang festgelegten Eingangs
Korrektions-Offset für -999 ... 999
Haupteingang Skalenpunkte
Obere Skalengrenze
0,0...99,9
Stromwandler-Eingang
des internen Grenzwerts und der Lo.S ... Hi.S
absoluten Alarmeù
Oberer Grenzwert für die Einstellung
des internen Grenzwerts und der Lo.S ... Hi.S
absoluten Alarme
• Out
Ausgangseinstellungen
mod. 400
Anzahl Alarme 0 ... 3
4, 5, 6 für die Wahl des HB-Alarms alternativ zu Alarm 3
AL.x Direkt Absolut
(Überschreitung) oder Relativ
Invers zum aktiven
1
(Unterschreitung) Sollwert
0 direkt absolut
1 invers absolut
2 direkt relativ
3 invers relativ
4 direkt absolut
2
5 invers absolut
6 direkt relativ
7 invers relativ
+ 8 zum Deaktivieren während der
3
Einschaltphase bis zum ersten Alarm
Relaisausgang, Logikausgang: Alarm
wird aktiviert, wenn bei aktivem
Regelausgang der eingestellte
Laststrom unterschritten wird.
Relaisausgang, Logikausgang: Alarm
wird aktiviert, wenn bei inaktivem
Regelausgang der eingestellt
e Laststrom überschritten wird.
Alarmauslösung, wenn eine der Funktionen 0 oder 1
aktiv ist (logische Oder-Verknüpfung zwischen den Funktionen 0 und 1) (*)
Heizstromalarm für stetigen Ausgang Heizen (**)
Heizstromalarm für stetigen Ausgang Kühlen (**)
mod. 401
mod. 401
0 ... 6
Normal
Symmetrisch
(Fenster)
normal
normal
normal
normal
symmetrisch
symmetrisch
symmetrisch
symmetrisch
mod. 401
11
