1 • INSTALLATION
• Aussen- und Ausschnittmasse;
Schalttafeleinbau
63
48
48
99
10
Schalttafeleinbau:
Vor Ausführung der elektrischen Anschlüsse das Gerät mit dem beiliegenden Bügel befestigen.
Zur Befestigung mehrerer Geräte nebeneinander die Ausschnittsmasse aus der oberen
Abbildung entnehmen.
CE-KENNZEICHNUNG: EMV-Konformität (Elektromagnetische Verträglichkeit)
gemäss Richtlinie 89/336/EWG mit Bezug auf die Rahmennormen EN61000-6-2
(Störfestigkeit in industrieller Umgebung) und EN50081-1 (Emission in Wohngebieten).
NS-Konformität (Niederspannung) gemäss Richtlinie 73/23/EWG und
Änderungsrichtlinie 93/68/EWG.
WARTUNG: Reparaturen dürfen nur von qualifizierten Fachkräften ausgeführt werden.
Das Gerät ist vor Eingriffen im Inneren von der Versorgungsspannung zu trennen. Das
Gehäuse nicht mit Lösemitteln auf Kohlenwasserstoffbasis (Trichlorethylen, Benzin
usw.) reinigen, da andernfalls die mechanische Zuverlässigkeit des Geräts
beeinträchtigt wird. Zum Reinigen der Aussenflächen aus Kunststoff ein sauberes, mit
Ethylalkohol oder Wasser angefeuchtetes Tuch verwenden.
TECHNISCHER KUNDENDIENST: GEFRAN bietet mit einer eigenen
Kundendienstabteilung technische Unterstützung an.
Von der Garantie ausgeschlossen sind Defekte, die auf Missachtung der
Bedienungsanleitung zurückzuführen sind.
400 / 401

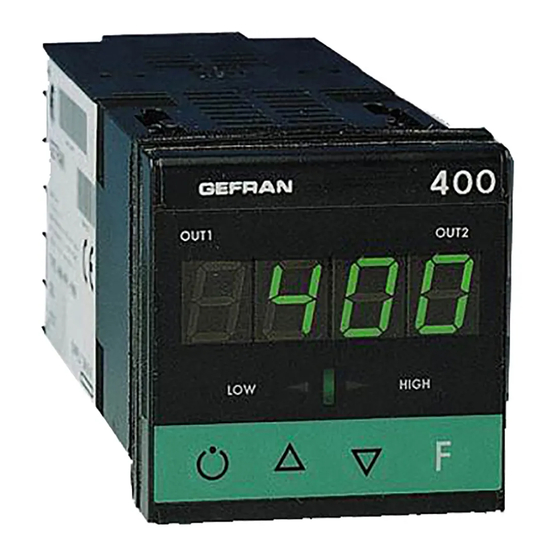

TEMPERATURREGLER MIT UNIVERSALEINGANG UND EINER ANZEIGE
70
45
45
!
Für eine einwandfreie
Installation sind die
Hinweise der
Bedienungsanleitung
zu befolgen.
BEDIENUNGSANLEITUNG
SOFTWAREVERSION 3.0x
Code 81500D / Ausgabe 12 - 05/04
2 • TECHNISCHE DATEN
Anzeige
Tasten
Genauigkeit
Haupteingang
Thermoelemente
Kompensationsfehler
Typ des Widerstandsthermometers (Skala im angegebenen
Bereich einstellbar, mit und ohne Dezimalpunkt)
Max. Leitungswiderstand für Widerstandsthermometers
Typ PTC (auf Wunsch)
Sicherheit
70
°C / °F Umschaltung
Lineare Skalengrenzen
Regelungsfunktionen
pb
dt
di
Wirkungsweise
Steuerausgänge
Begrenzung der maximalen Leistung Heizen/Kühlen
Zykluszeit
Typ Regelungsausgang
Softstart
Stellgradbegrenzung bei Fehlfunktion des Fühlers
Ausschalt-Funktion
Konfigurierbare Alarme
Alarmsonderfunktionen
Relaisausgang
Logik-Ausgang für Halbleiterrelais
Option Stromwandler-Eingang
(Mod. 401)
Spannungsversorgung
Schutzart der Bedienfront
Betriebs-/Lagertemperatur
Relative Luftfeuchtigkeit
Klimabedingungen sie des Gebrauches
Installation
Gewicht
Die EMV-Konformität wurde mit folgenden Verbindungen geprüft:
FUNKTION
Fühler Eingang Thermoelement
Fühler Eingang Widerstandsthermometer "PT100" 1 mm
Anschlussleitung Spannungsversorgung
Anschlussleitung Relais
Anschlusskabel Stromwandler
18
4-stellig grün LED-Anzeige; Ziffernhöhe 10 mm
4 mechanische Tasten (Man/Aut, Auf, Ab, F)
0,25% v. Skalenendwert. bei Umgebungstemperatur 25°C
Eingang für TC, RTD (Pt100), PTC
60mV, 10V, Ri ≥ 1MΩ; 20mA, Ri = 50Ω
IEC 584-1 (J, K, R, S, T, B, E, N)
0,1° / °C
DIN 43760 (Pt100)
20Ω
990Ω, 25°C
Kurzschluss- und Fühlerbrucherkennung, LBA-
Alarm
über Tastenfeld konfigurierbar
-1999 bis 9999 Dezimalpunkt einstellbar
PID, Autooptimierung, Ein-Aus
0,0...999,9 %
0,00...99,99 min
0,00...99,99 min
Heizen oder Kühlen
Ein / Aus, pwm
0,0...100,0 %
0...200 s
Relais, Logik
0,0...500,0 min
-100,0...100,0 %
Die Istwert-Anzeige bleibt eingeschaltet, kann
jedoch ausgeschaltet werden
Bis zu 3 Alarm-Funktionen, die konfiguriert und einem Ausgang
zugeordnet werden können; Typ: Höchstwert, Mindestwert,
symmetrische Werte, Absolut-/Relativwerte, LBA
Deaktivierung während der Einschaltphase
Schliesser (Öffner) 5 A, 250V cosϕ=1
10Vdc, Rout = 100Ω (6V/20mA),4V/20mA x OUT3
Stromwandler 50mAac, 50/60 Hz, Ri = 2Ω
(Standard) 100...127Vac (220...240Vac) ± 10%
(Optional) 11...14Vac (22...27Vac) ± 10%
(Optional) 11...27 Vac/dc (nicht isoliert)
50/60 Hz, 5,5VA max.
IP65
0...50°C / -20...70°C
20...85%, nicht kondensierend
für nur internen Gebrauch, Höhe bis bis 2000m
Schalttafeleinbau, von vorn herausnehmbar
210 g in Ausführung mit vollständiger Ausstattung
KABELTYP Kabellänge
0,8 mm 2 kompensiert 5 m
2 3 m
1 mm 2 1 m
1 mm 2 3,5 m
1,5 mm 2 3,5 m
