Arbeitswerkzeuge wechseln
GEFAHR
Kontrollieren Sie niemals die Aus-
richtung von Bohrungen mit den
Fingern. Dies kann zu schweren Ver-
letzungen führen.
2
1
05C0179
6

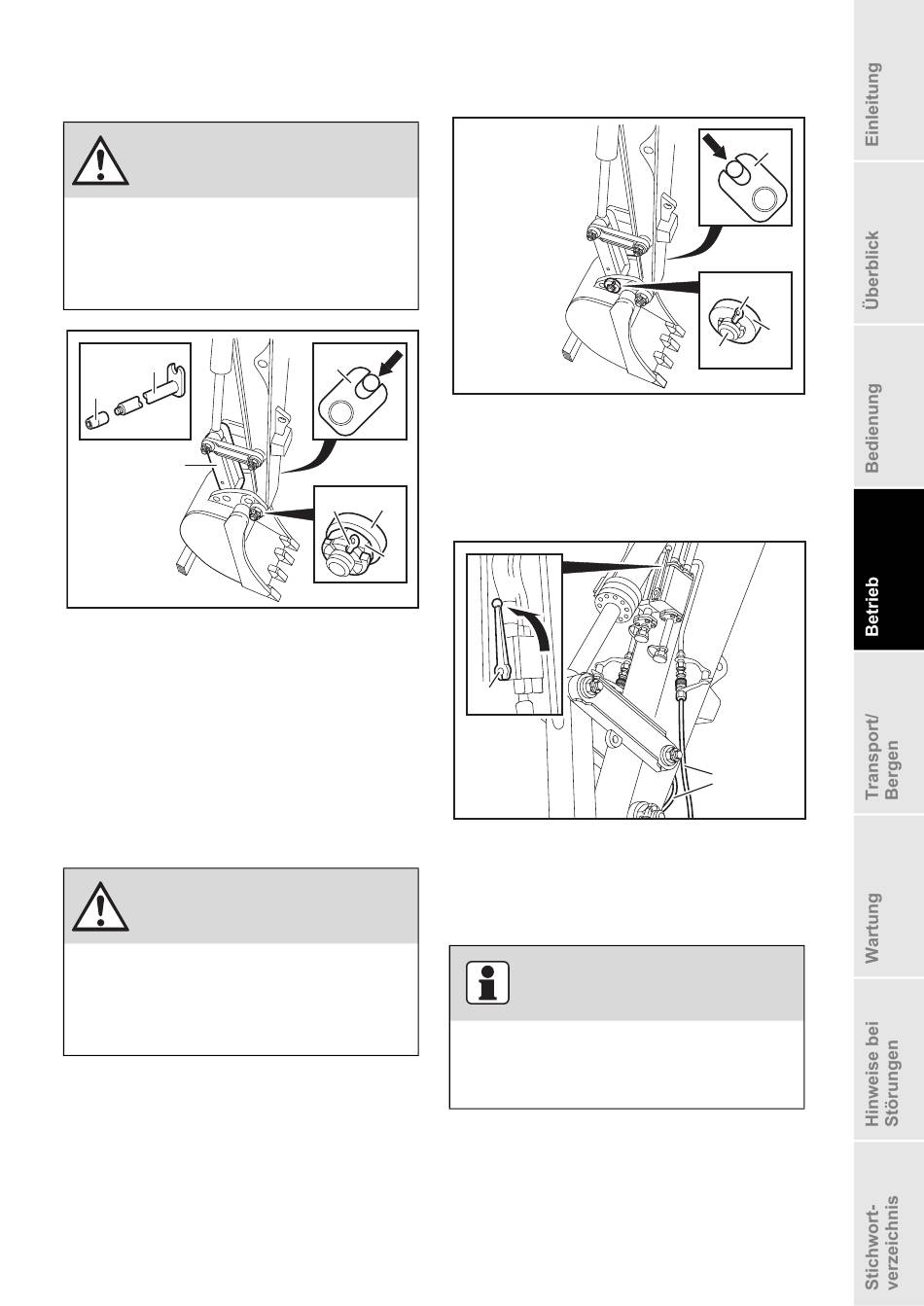

1. Knickarmspitze und Druckstange (6)
in die Aufnahme des Löffels einfüh-
ren und zu den Bohrungen ausrich-
ten, siehe Seite 64 bis 67.
2. Bolzen (2) mit Gewindeschutz-
kappe (1) eintreiben. Darauf achten,
dass der Bolzen (2) fixiert ist (Pfeil).
3. Gewindeschutzkappe (1) vom
Bolzen (2) abschrauben.
GEFAHR
Ein Lösen des Arbeitswerkzeuges
kann zu schweren Unfällen führen.
Sichern Sie deshalb die Bolzen im-
mer sorgfältig.
4. Scheibe (3) auflegen, Kronen-
mutter (4) festschrauben und mit
neuem Splint (5) sichern.
2
5. Bolzen (7) eintreiben, Scheibe (9)
aufstecken, und Bolzen (7) mit neu-
em Splint (8) sichern.
Darauf achten, dass der Bolzen (7)
5 3
fixiert ist.
4
M+P-05C-0179
11
6. Ggf. Hydraulikschläuche (10) ent-
sprechend ihrer Funktion links und
rechts am Knickarm ankuppeln, siehe
Seite 72.
Werden die Hydraulikschläuche ver-
tauscht, sind die Funktionen umge-
kehrt.
7. Umschalthebel (11) auf Löffelbetrieb
a schalten.
05C0180
a
05C0181
HINWEIS
7
8
9
7
M+P-05C-0180
10
M+P-05C-0377
