Hydraulikanlage warten
7. Federpaket mit Sechskantmutter (10)
von der Magnetsäule (6) abschrau-
ben, und Magnetsäule (6) aus dem
Filtergehäuse (9) herausziehen.
8. O-Ring (7) abnehmen.
9. Filterelement (8) aus dem Filterge-
häuse (9) herausziehen und vor-
schriftsmäßig entsorgen.
10. Magnetsäule (6) und Filtergehäu-
se (9) reinigen.
11. Neues Filterelement (8) in das Filter-
gehäuse (9) einsetzen, und – ggf.
neuen – O-Ring (7) auflegen.
12. Filtergehäuse (9) aufsetzen, und Fe-
derpaket mit Sechskantmutter (10)
festschrauben.
13. Hydraulikölfilter (5) in den Hydraulik-
ölbehälter einsetzen, und Feder (3)
aufsetzen.
14. Ggf. neuen O-Ring (4) in den De-
ckel (2) einsetzen.
15. Deckel (2) auflegen, und Sechs-
kantschrauben (1) gleichmäßig über
Kreuz festschrauben.
16. Ausgelaufenes Hydrauliköl vor-
schriftsmäßig entsorgen.
17. Hydraulikölbehälter mit Druck beauf-
schlagen.
18. Baggerausrüstung einige Male bewe-
gen, siehe Seite 64 bis 67.
19. Hydraulikölstand kontrollieren, ggf.
Hydrauliköl nachfüllen, siehe
Seite 114.
Leckagen an Hydrauliklei-
tungen beseitigen
Rohr-Flansch-Anschlüsse
1. Vorspanndruck des Hydraulikölbe-
hälters ablassen, siehe Seite 71.
116
2. Geeigneten Behälter für auslaufen-
des Hydrauliköl unter den entspre-
chenden Rohr-Flansch-Anschluss
stellen.

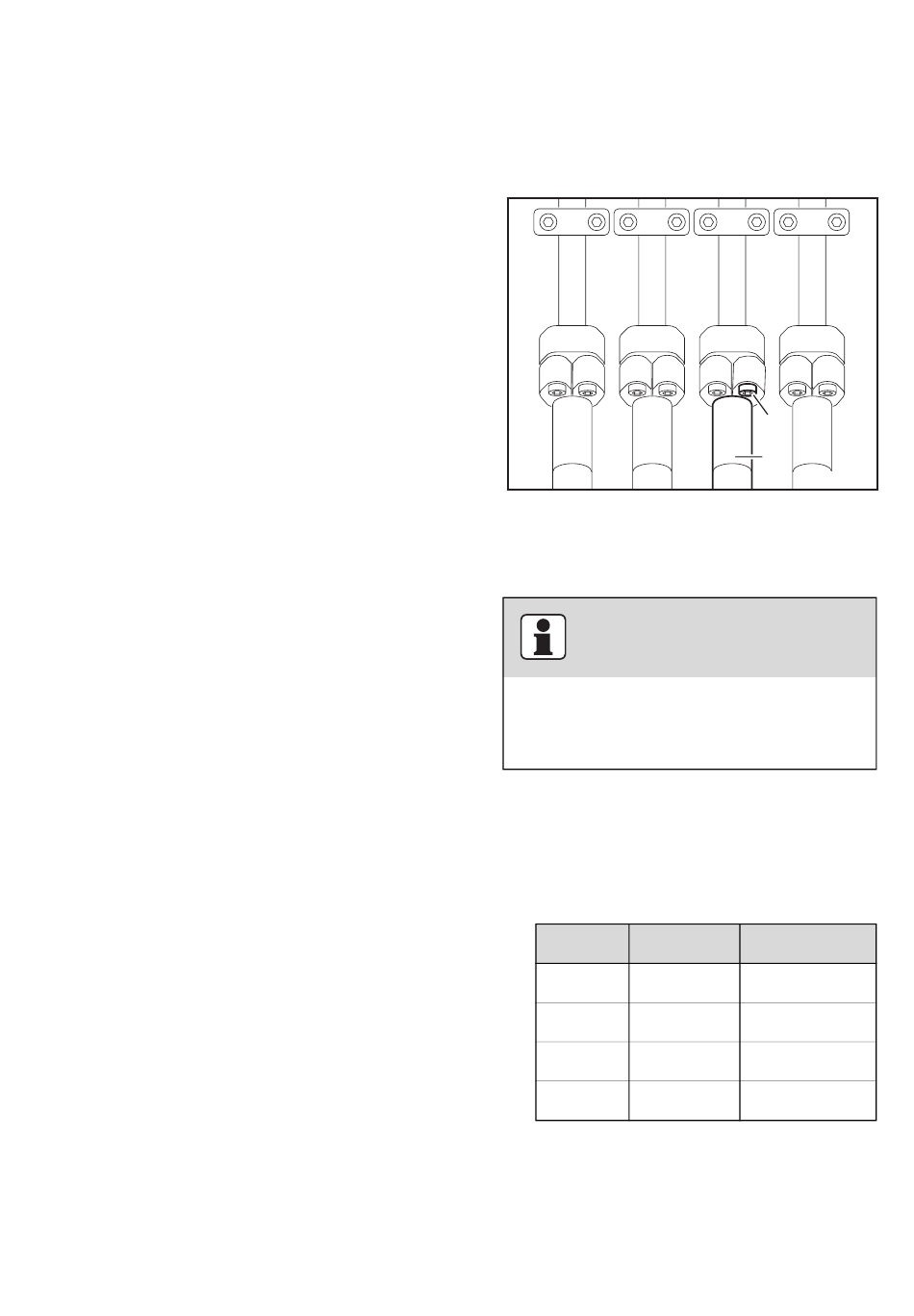

05C-0238
3. Innensechskantschrauben (1) her-
ausschrauben, Schlauch (2) abneh-
men, und O-Ring erneuern.
HINWEIS
Achten Sie beim Einsetzen des
Schlauches darauf, dass der O-Ring
nicht beschädigt wird.
4. Schlauch (2) einsetzen und Innen-
sechskantschrauben (1) gleichmäßig
festschrauben, dabei unbedingt die
folgenden Anziehdrehmomente be-
achten.
Flansch Gewinde
1/2" M8x1,25
3/4" M10x1,5
1" M12x1,75
1 1/4"
5. Ausgelaufenes Hydrauliköl vor-
schriftsmäßig entsorgen.
1
2
M+P-05C-0238
Drehmoment
22 Nm
43 Nm
75 Nm
M14x2 120 Nm
