Öffnen und Schließen
1. Linke und rechte Verriegelung (1) lö-
sen.
2. Frontscheibe an beiden Griffen nach
oben oder unten schieben, bis sie
einrastet.
HINWEIS
Schließen Sie vor dem Verlassen
des Baggers die Frontscheibe, um
einen Missbrauch durch unbefugte
Personen zu verhindern.

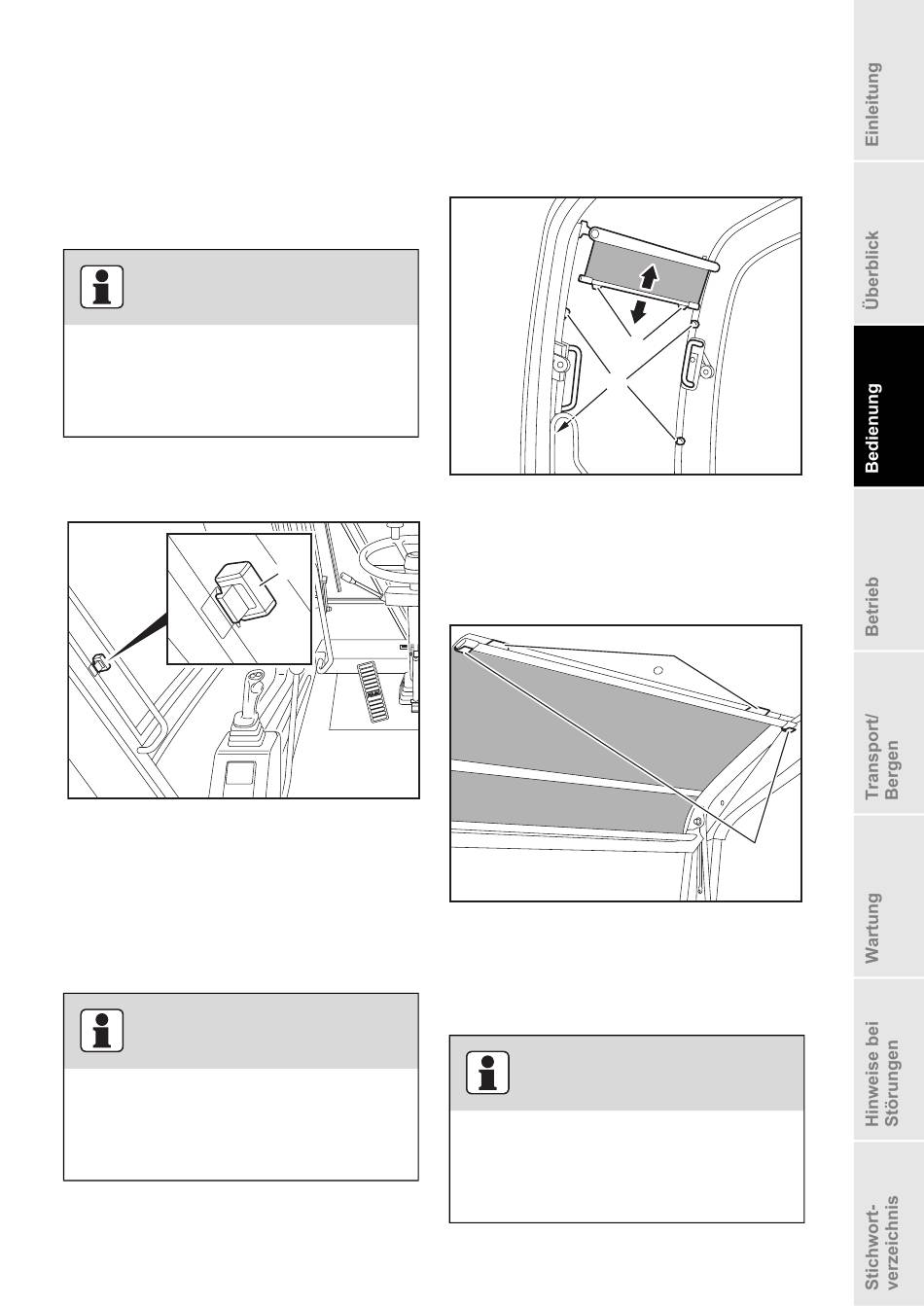

Seitenscheibe

05C0277
Öffnen:
Griff (1) ziehen, und Seitenscheibe nach
vorn schieben.
Schließen:
Seitenscheibe am Griff (1) nach hinten
schieben, bis sie einrastet.
HINWEIS
Schließen Sie vor dem Verlassen
des Baggers die Seitenscheibe, um
einen Missbrauch durch unbefugte
Personen zu verhindern.

Sonnenrollo einstellen

Frontscheibe

Sonnenrollo an den Griffen (1) nach un-
ten ziehen und in gewünschter Stellung
in den Haltern (2) einhaken.
1

Dachscheibe

M+P-05C-0277
1. Frontscheibe schließen.
2. Sonnenrollo an den Griffen (1) nach
Das Sonnenrollo wird durch Feder-
kraft zurückgezogen. Beim Aufrollen
Sonnenrollo an den Griffen (1) fas-
sen und zurückführen.
1
2
hinten ziehen und in den Haltern (2)
einhaken.
HINWEIS
M+P-05C-0128
1
2
M+P-05C-0129
