10.9.2
Bei Ausführung mit hydraulischer Einkreiselaushebung
Pos: 31.80 /BA/Bedienung /Schwader/Kreiselarme senken/heben/Kreiselarme heben_I_hydraulische Einkreiselaushebung Swadro TC 880 @ 380\mod_1443786600431_6.docx @ 2748056 @ @ 1

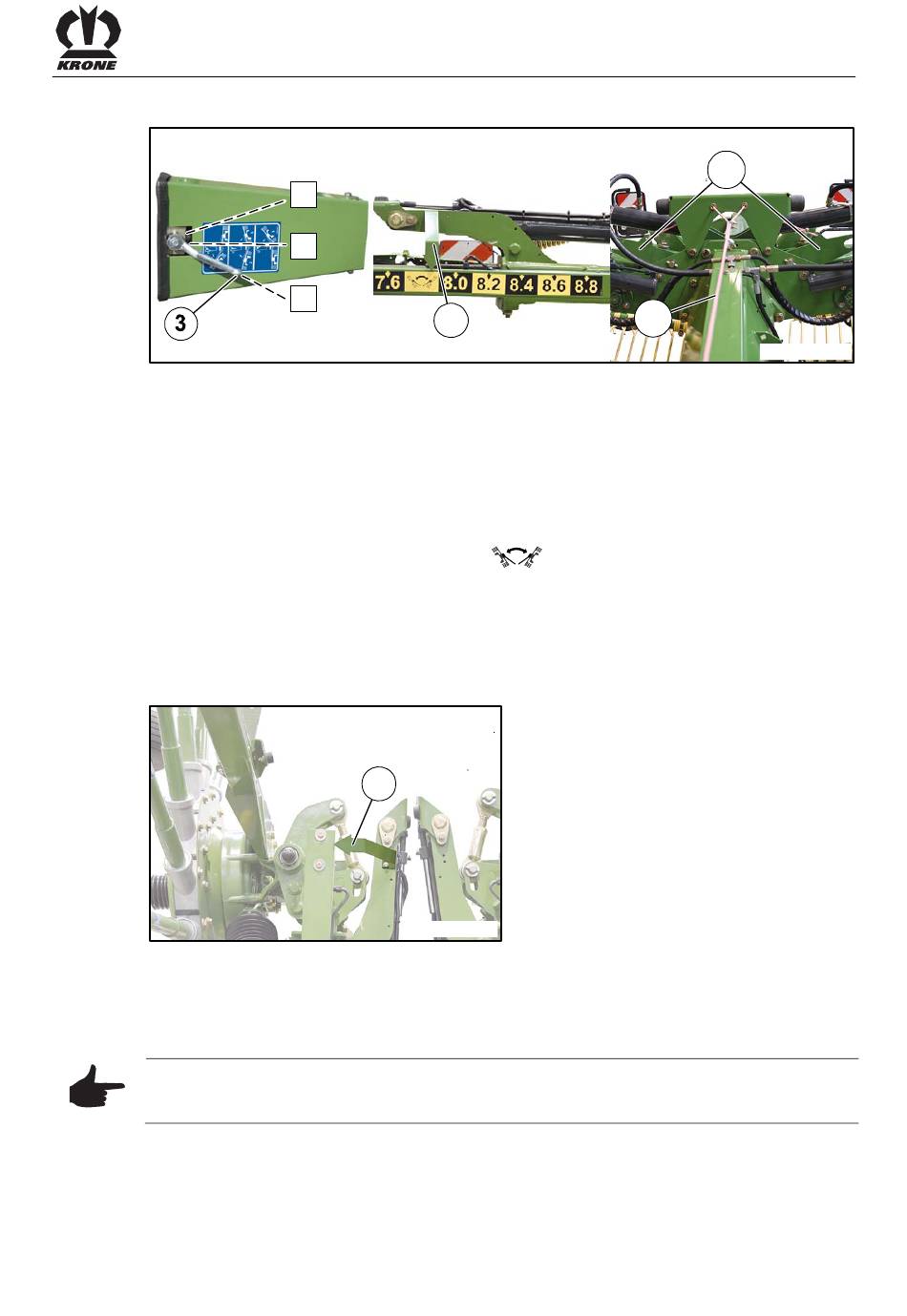

Abb. 44
Pos: 31.81 /BA/Bedienung /Schwader/Kreiselarme senken/heben/Auslegearme heben_I_hydraulische Einkreiselaushebung Swadro TC 880 Text @ 381\mod_1444045854205_6.docx @ 2749792 @ @ 1
•
Voraussetzung:
Die Maschine befindet sich in Arbeitsstellung.
•
Den Traktor einschalten.
•
Den Umschalthahn (3) in Mittelstellung (II) bringen.
•
Das einfachwirkende Steuergerät (1+) betätigen, bis die Kreisel in Vorgewendestellung
angehoben sind.
•
Das doppeltwirkende Steuergerät (2+) oder (2-) so lange betätigen, bis sich der
Anzeigepfeil (4) im Bereich des Symbols (
•
Um die Verriegelungen (1) zu lösen, das einfachwirkende Steuergerät (1+) in
Schwimmstellung bringen.
•
Um die Verriegelungen (1) anzuheben, das Bedienseil (2) ziehen und auf Zug halten.
•
Das einfachwirkende Steuergerät (1+) betätigen, bis die Kreisel in Transportstellung
angehoben sind.
•
Das Bedienseil (2) loslassen.
Pos: 31.82 /BA/Bedienung /Schwader/Kreiselarme senken/heben/Kreiselarme heben_II_SW 900# Bild @ 380\mod_1443786560088_6.docx @ 2748025 @ @ 1
Abb. 45
Pos: 31.83 /BA/Bedienung /Schwader/Kreiselarme senken/heben/Auslegearme heben_II_SW TC 880 Text @ 392\mod_1446047034066_6.docx @ 2806092 @ @ 1
• Um eine Transporthöhe von unter 4 m sicherzustellen, mit dem doppeltwirkenden
Steuergerät (2-) die Arbeitsbreite bis zum Anschlag einfahren (der Anzeigepfeil (4) befindet
sich kurz vor der oberen Schraube).
•
Alle hydraulischen Steuergeräte in Neutralstellung bringen.
Pos: 31.84 /BA/Bedienung /Schwader/Kreiselarme senken/heben/Hinweis Achten Sie auf die Transportverriegelung @ 77\mod_1310110710995_6.docx @ 667830 @ @ 1
Hinweis
Achten Sie darauf, dass die Transportverriegelungen richtig einrasten und das Bedienseil nicht
spannt. Durch Sichtkontrolle auf richtiges Einrasten der Verriegelungen (1) achten.
Pos: 31.85 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4158 @ @ 1
I
II
III
4
4
SW9000035_1
2
) befindet.
