La Copy Card è un accessorio che, connesso alla porta seriale di tipo TTL, consente la programmazione rapida dei parametri dello strumento (carico
e scarico di una mappa parametri in uno o più strumenti dello stesso tipo).
Le operazioni di upload (label UL) e di formattazione della chiavetta (label Fr) si effettuano nel seguente modo:
Dopo aver inserito la password "PA2", scorrere con i tasti
verrà effettuato.
In caso di operazione avvenuta con successo il display visualizzerà "y", in caso contrario verrà visualizzato "n".
Upload (UL) Con questa operazione si caricano dallo strumento i parametri di programmazione.
UPLOAD: strumento
Format: (Fr) Con questo comando è possibile formattare la chiavetta, operazione consigliata in caso di primo utilizzo.
zione: quando la chiavetta è stata programmata, con l'impiego del parametro "Fr" tutti i dati
inseriti vengono cancellati. L'operazione non è annullabile.
Download da reset:
Collegare la chiave a strumento spento. All'accensione dello
strumento, il download da chiavetta partirà in automatico.
Dopo il lamp test *dove il display lampeggia visualizzando tutti i
segmenti), il display visualizzerà "dLy" per operazione
eseguita e "dLn" per operazione fallita.
DOWNLOAD: Copy Card
NOTE:
- dopo le operazioni di Download lo strumento funzionerà con le impostazioni della nuova mappa appena caricata.
Allarme di minima
temperatura
Allarme di massima
temperatura
Rientro da allarme di minima
temperatura
Rientro da allarme di massima
temperatura
Attenzione! Operare sui collegamenti elettrici sempre e solo a macchina spenta.
Lo strumento è dotato di morsettiere a vite o sconnettibili per il collegamento di cavi elettrici con sezione max 2,5 mm
morsetto per i collegamenti di potenza): per la portata dei morsetti vedi etichetta sullo strumento.
Non superare la corrente massima consentita; in caso di carichi superiori usare un contattore di adatta potenza.
Assicurarsi che il voltaggio dell'alimentazione sia conforme a quello richiesto dallo strumento.
Tavoli Refrigerati pizza | Manuale d'uso e manutenzione | IT

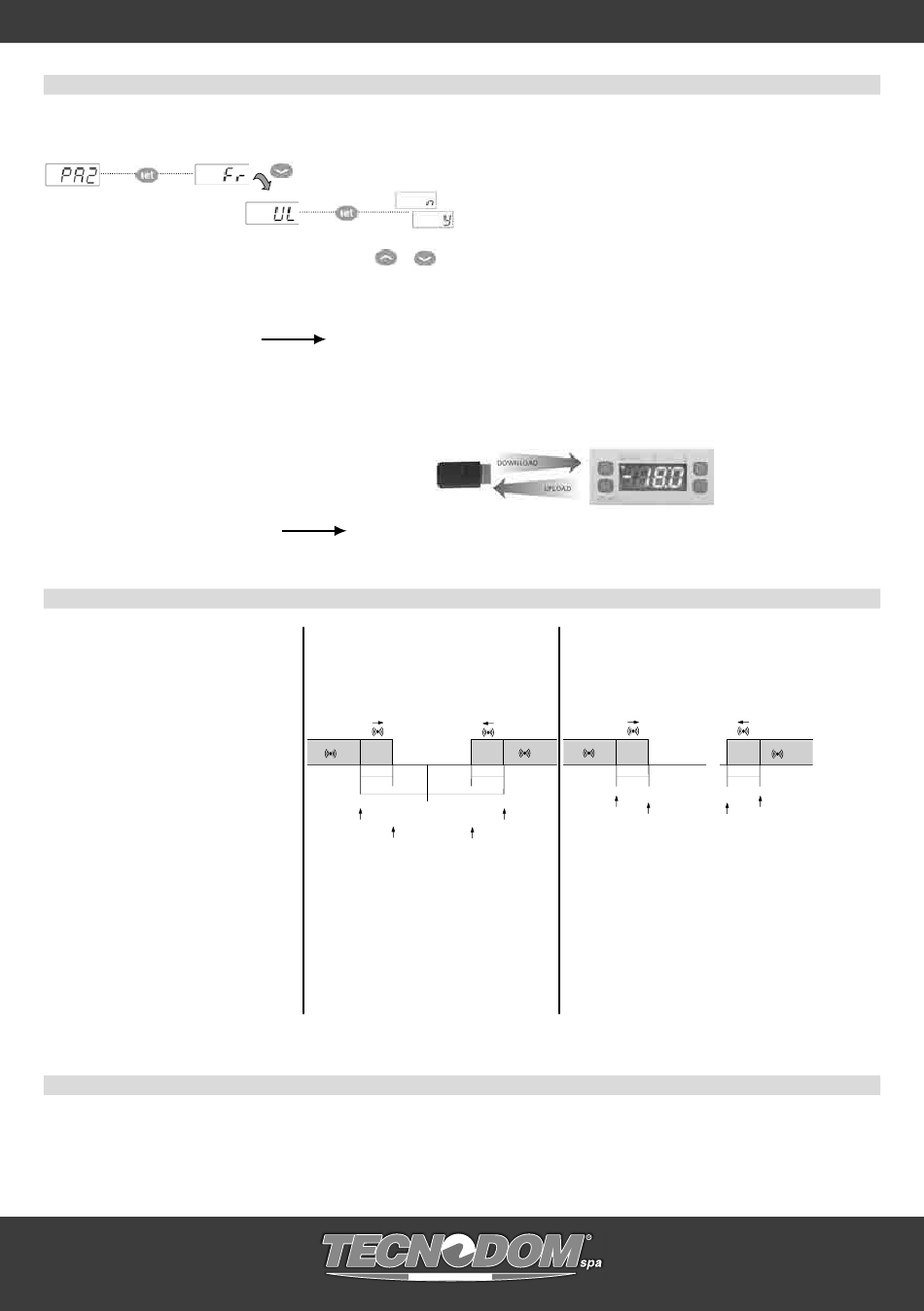

UTILIZZO DELLA COPY CARD
e fino a visualizzare la funzione desiderata (es. UL). Premere il tasto e l'upload
Copy Card
strumento
1
ALLARME DI TEMPERATURA MAX E MIN
AFd
Temperatura in valore
LAL
relativo al setpoint (Att=1)
LAL + AFd
2
Off
AFd
Setpoint
Setpoint - LAL
Setpoint - LAL + AFd
Setpoint + HAL - AFd
Temp. ≤ Set + LAL (solo con LAL < 0*)
Temp. ≥ Set + HAL (solo con HAL > 0**)
Temp. ≥ Set + LAL + AFd o
≥ Set - ILALI + AFd (LAL < 0*)
Temp. ≤ Set + HAL - AFd (HAL > 0**)
* se LAL è negativo, Set + LAL < Set
** se HAL è negativo, Set + HAL > Set
CONNESSIONI ELETTRICHE
AFd
Temperatura in valore
HAL
Assoluto (Att=0)
HAL - AFd
1
AFd AFd
LAL
Setpoint + HAL
Temp. ≤ LAL (LAL con segno)
Temp. ≥ HAL (HAL con segno)
2
Temp. ≥ LAL + AFd
AFd
Temp. ≤ HAL - AFd
Setpoint - LAL
Setpoint - LAL + AFd
AFd
HAL
LAL + AFd HAL - AFd
Off
AFd
Setpoint
Setpoint + HAL
Setpoint + HAL - AFd
(un solo conduttore per
2
Atten-
