2.0 Druckbehälter
Der integrierte Druckkessel dient ausschließlich zur steuerungstechnischen Regelung der
Anlage. Abhängig vom Anlagentyp hat der Druckbehälter einen unterschiedlichen Vordruck.
PROFI SC 9-90; 14-90; 25-60; 25-80
2.1 Füllstandssensor installieren
Durch Installation des Füllstandsensors wird der aktuelle Füllstand des Auffangbehälters
auf dem Display der Anlage angezeigt. Der Schwimmerschalter der angeschlossenen
Zubringerpumpe muss hierbei auf Dauerbetrieb geschaltet und fixiert werden.
Die Anlage kann auch ohne den Füllstandssensor in Betrieb genommen werden.
2.2 Elektrischer Anschluss
Bei der Elektroinstallation sind die entsprechenden VDE-, Landes- und EVU-
Vorschriften in der jeweils gültigen Fassung einzuhalten. Die Elektroinstallation
ist von zugelassenen Fachleute, unter Berücksichtigung der VDE 0100
durchzuführen. Die gesamte Stromversorgung muss über einen 400V~/50Hz
Drehstromanschluss erfolgen. Der Anschluss muss über einen FI-Schalter mit
30mA
Fehlerstrom
Überstromabsicherung mit 20 A ein.
• Netzleitung der Anlage (5 x 2,5mm²) entsprechend der oben genannten Vorschriften
fest mit dem Versorgungsnetz verbinden.
- Sollte bei der Inbetriebnahme die Drehrichtung der Pumpen nicht mit der auf
den Pumpen angegebenen Drehrichtung übereinstimmen, müssen an der
Netzleitung die beiden Phasen getauscht werden. Dadurch ändert sich auch
die Drehrichtung der Pumpen.

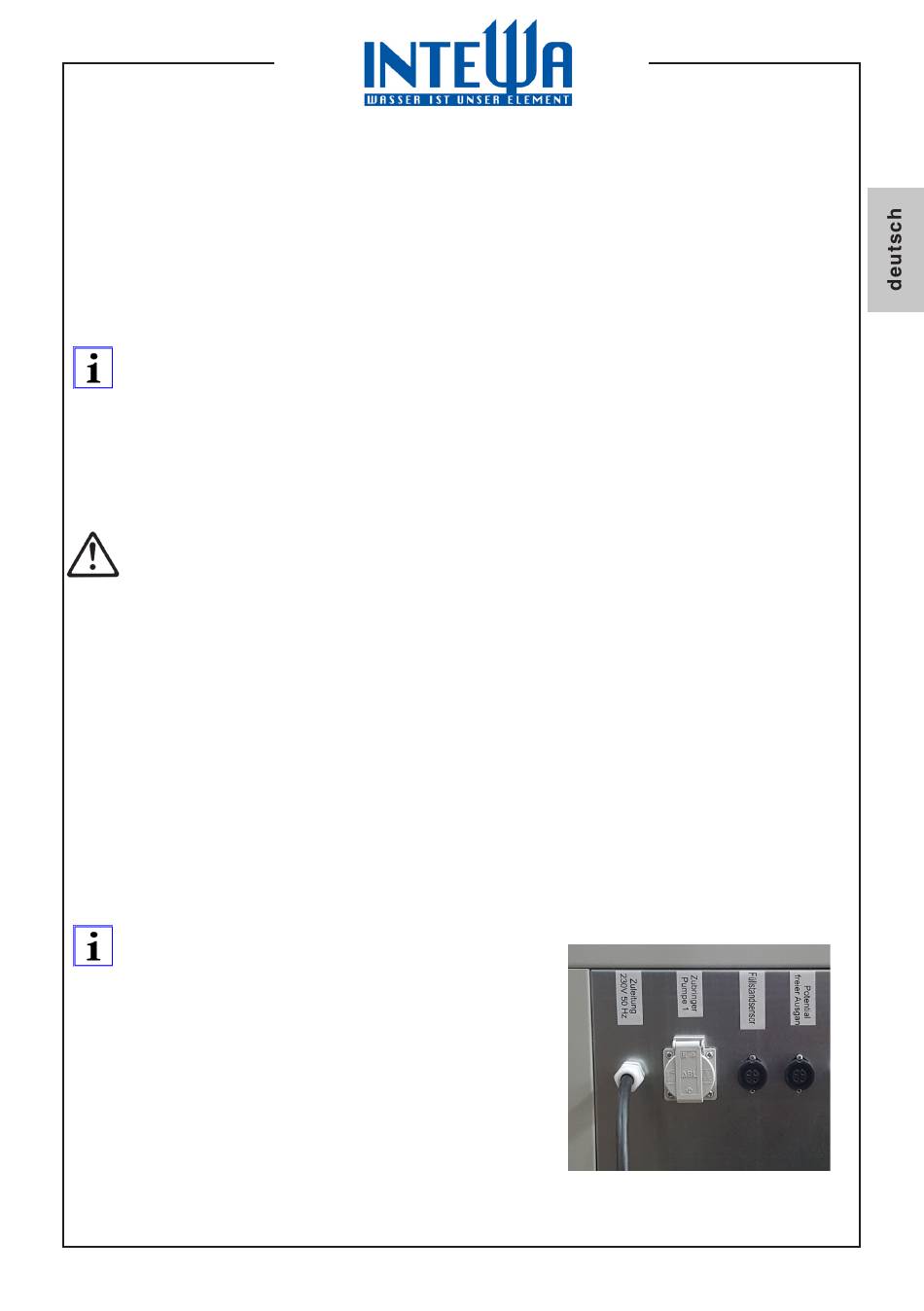

2.3 Potential freier Ausgang
An dem "Potential-freien-Ausgang" können Sie
optische
oder
akustische
Anzeigeelemente als Öffner oder Schließer über
den
mitgelieferten
anschließen. Somit können evtl. Störungen der
Anlage auch in entferntere Räume angezeigt
werden.
Belegung:
Schließer
braun,
Öffner
schwarz,
Mittelkontakt
grau,
Schutzleiter
grün/gelb,
3,6bar Vordruck
(optional als Zubehör erhältlich)
abgesichert
sein.
Signalgeber/
Hirschmann-Stecker
Anschluss 1
Anschluss 2
Anschluss 3
Anschluss 4
Bitte
setzen
Sie
Bild 2
eine
Seite 7
