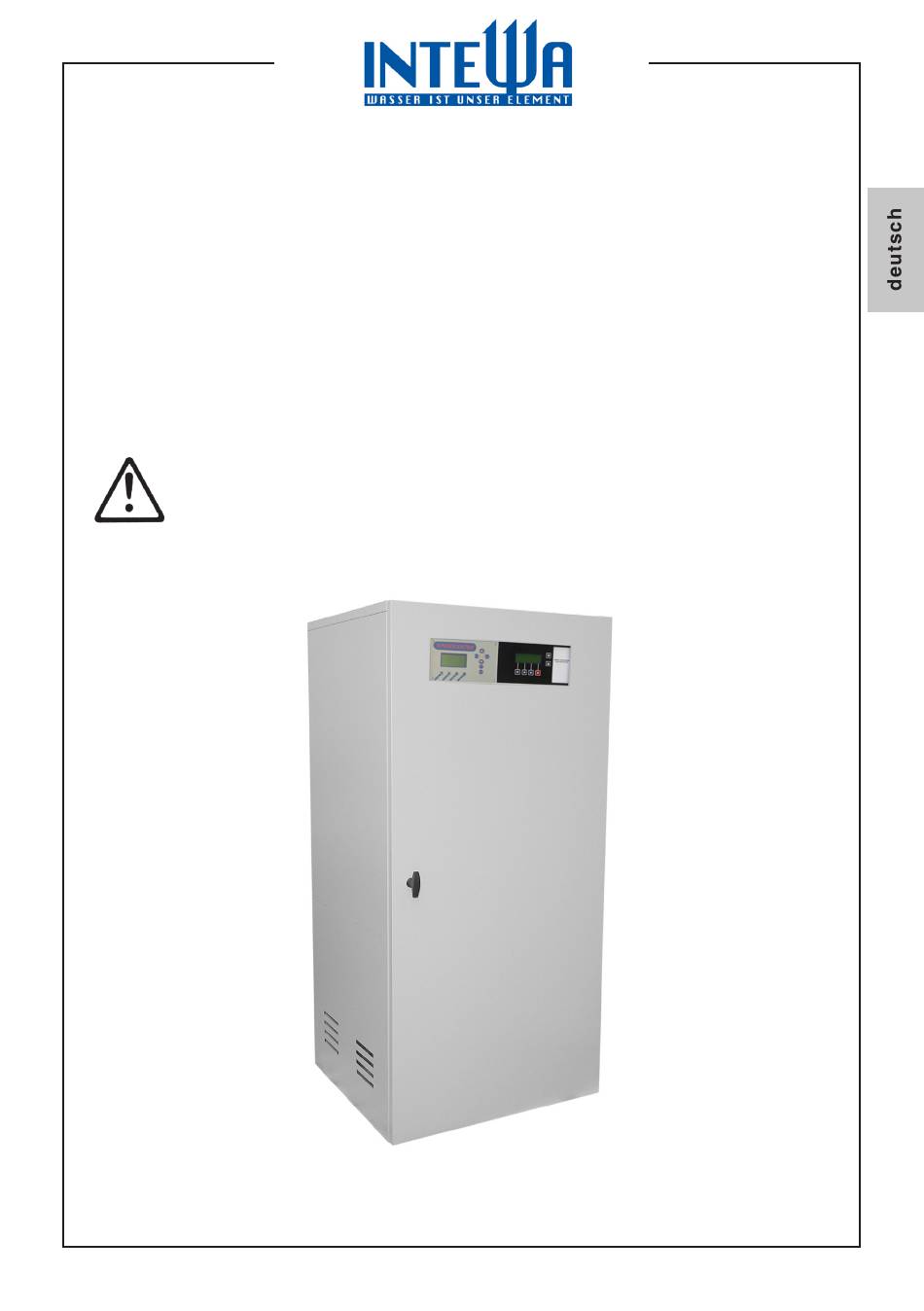

Installations- und Betriebsanleitung

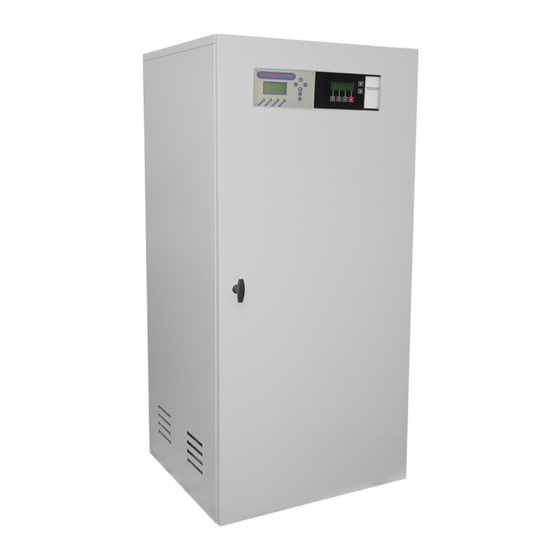

PROFI SC 9-90; 14-90; 25-60; 25-80
-
Vor Gebrauch lesen!
-
Alle Sicherheitshinweise beachten!
-
Für zukünftige Verwendung aufbewahren!
Diese Installationsanleitung enthält wichtige Hinweise und Warnvermerke.
Bitte vor Einbau, elektrischem Anschluss und Inbetriebnahme die Betriebs- und die
Installationsanleitung unbedingt lesen.
Weitere Betriebs- und Installationsanleitungen, die Komponenten/Zubehör zum
Produkt betreffen, sind zusätzlich zu berücksichtigen.
Technische Änderungen vorbehalten
Für Druckfehler wird keine Haftung übernommen
Stand: 07.01.2019
Seite 1
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Intewa PROFI SC 9-90
Inhaltszusammenfassung für Intewa PROFI SC 9-90
- Seite 1 Installations- und Betriebsanleitung PROFI SC 9-90; 14-90; 25-60; 25-80 Vor Gebrauch lesen! Alle Sicherheitshinweise beachten! Für zukünftige Verwendung aufbewahren! Diese Installationsanleitung enthält wichtige Hinweise und Warnvermerke. Bitte vor Einbau, elektrischem Anschluss und Inbetriebnahme die Betriebs- und die Installationsanleitung unbedingt lesen.
-
Seite 2: Inhaltsverzeichnis
Inhalt Kapitel Vorwort Lieferumfang Garantie (Auszug) Allgemeine Hinweise Aufstellen der Anlage Anschluss des Überlaufes Anschluss der wasserführenden Leitungen Anschluss der Trinkwasserleitung Anschluss der Zubringerleitung Anschluss der Druckleitung Druckbehälter Füllstandssensor installieren (optional) Elektrischer Anschluss Potential freier Ausgang Produktbeschreibung Kontrollelement Frequenzsteuerung Inbetriebnahme Füllstandshöhe einstellen Instandhaltung Störung beseitigen... -
Seite 3: Vorwort
Bei Übernahme des Produktes überzeugen Sie sich genau • vom Zustand des Produktes • von der Vollständigkeit des Lieferumfangs 1.1 Lieferumfang • PROFI SC 9-90 bis 25-80 inkl. frequenzgesteuerter Doppelpumpenanlage und Steuerung (im weiteren Verlauf als Anlage bezeichnet) • Betriebs- und Installationsanleitung 1.2 Garantie (Auszug) Es gilt die gesetzliche Gewährleistung nach §... - Seite 4 1.3 Allgemeine Hinweise • Die Anlage ist nach Stand der Technik zu installieren, insbesondere sind die technischen Regelwerke wie DIN 1988, DIN 1986 und DIN EN 1717 zu beachten! • Die Anlage ist nicht für den Betrieb in Industrieumgebung geprüft! - Im Bedarfsfall fragen Sie bitte Ihren Vertragspartner/ Händler! •...
-
Seite 5: Aufstellen Der Anlage
1.4 Aufstellen der Anlage Stellen Sie die Anlage: • in einen trockenen, frostfreien und belüfteten Raum, z.B. Keller, • in einen Raum mit Bodenabfluss zum Kanal, • auf einen ebenen und tragfähigen Untergrund, • waagerecht (verhindert das Auftreten von Fehlfunktionen), - hierzu besitzt die Anlage vier Justierfüße •... -
Seite 6: Anschluss Der Wasserführenden Leitungen
1.6 Anschluss der wasserführenden Leitungen (Maße, siehe Kapitel 3.1) Bauseits empfehlen wir für alle wasserführenden Anschlüsse an der Anlage, die Verwen- dung von flexiblen Leitungen, sowie einen Absperrhahn, hierdurch: - werden Schwingungs- und Geräuschübertragungen vermieden, - werden Montageungenauigkeiten ausgeglichen, - sind die Leitungen jederzeit absperrbar, - können Funktionsstörungen mit geringem Aufwand beseitigt werden, - kann bei langer Abwesenheit der Zulauf unterbunden werden. -
Seite 7: Druckbehälter
2.0 Druckbehälter Der integrierte Druckkessel dient ausschließlich zur steuerungstechnischen Regelung der Anlage. Abhängig vom Anlagentyp hat der Druckbehälter einen unterschiedlichen Vordruck. PROFI SC 9-90; 14-90; 25-60; 25-80 3,6bar Vordruck 2.1 Füllstandssensor installieren (optional als Zubehör erhältlich) Durch Installation des Füllstandsensors wird der aktuelle Füllstand des Auffangbehälters auf dem Display der Anlage angezeigt. -
Seite 8: Produktbeschreibung
2.4 Produktbeschreibung Die PROFI SC ist eine komplett ausgestattete Regenwasserzentrale zur Bodenaufstellung mit elektronischer Steuerung, integriertem Vorlagebehälter und frequenzgesteuerter Druck- erhöhungsanlage. Die Steuerung überwacht die Füllstände im Regenspeicher und im Vor- lagebehälter. Bei Regenwassermangel, Rückstau oder manueller Umschaltung wird auto- matisch über den Vorlagebehälter Trinkwasser bedarfsgerecht gemäß... - Seite 9 2.5 Kontrollelement • Taster 1: Durch Betätigen des Tasters wird zwischen den Betriebszuständen “Automatik” und “Manuell” geschaltet. • AUTO: ”Automatik” (wird über Taste 1 angezeigt) Füllstandsabhängige automatische Regelung zwischen Trink- und Regenwasserbetrieb. • MAN: ”Manuell” blinkend (wird über Taste 1 angezeigt) Fest eingestellter Trinkwasserbetrieb.
- Seite 10 2.5 Kontrollelement Über das Kontrollelement können Sie zudem die Funktion der Zubringerpumpe im Auffangbehälter, sowie das Magnetventil zur Trinkwassereinspeisung überprüfen. Hierzu: • Drücken Sie gleichzeitig die Taste 4 unter der Anzeige ”Quit” und die obere ”Pfeil-Taste” auf dem Kontrollelement, Bild 4. - Hierdurch wird der Installationsmodus 1 aktiviert.
-
Seite 11: Frequenzsteuerung
2.6 Frequenzsteuerung (siehe Bild 6) Die Anzeige besteht aus einem beleuchteten Display. Im diesem werden Ihnen alle relevanten Informationen wie z.B. der aktuelle Betriebsdruck, aktivierte Pumpe, Warnmeldungen ect. angezeigt. Ebenso kann über das Kontrollelement der gewünschte Betriebsdruck eingestellt werden. Hinweis! Bauseits ist die Frequenzsteuerung bereits auf einen Betriebsdruck von 4,0 bar eingestellt und bedarf keinerlei weiterer Einstellung. -
Seite 12: Inbetriebnahme
2.7 Inbetriebnahme - Die Anlage muss ordnungsgemäß installiert sein. - Alle Wasserverbindungen müssen dicht sein. - Vergewissern Sie sich, dass der Hauptschalter der Anlage auf OFF steht. • Öffnen Sie alle Absperrhähne für die Trinkwasser,- Zubringer,- und Druckleitung. • Stecken Sie den Schuko-Stecker der Zubringerpumpe in die entsprechend gekennzeichnete Steckdose auf der Rückseite der Anlage. -
Seite 13: Instandhaltung
2.9 Instandhaltung Die Anlage enthält Komponenten, bei denen Inspektions- bzw. Wartungsarbeiten notwendig sind. Die aufgeführten Zeitabstände der Inspektions- und Wartungsmaßnahmen sowie die angegebenen Arbeitsschritte sollten vom Betreiber im eigenen Interesse beachtet werden! • Inspektionen dürfen vom Betreiber der Anlage selbst durchgeführt werden! •... -
Seite 14: Instandhaltung Füllstandssensor (Optional) Inspektion
2.9 Instandhaltung Füllstandssensor (optional) Inspektion: Korrekten Einbau (siehe beiliegende Anleitung) sowie Funktion des Füllstandssensors überprüfen. Kabel auf Knickstellen, Rissbildung oder sonstige Alterserscheinungen überprüfen. Zeitraum: In Zusammenhang mit der Kontrolle des Auffangbehälters. Durchführung: Betreiber Inspektions- und Wartungsplan Inspektion Wartung Anlagenteil Zeitraum Zeitraum Jährlich Monate... -
Seite 15: Störung Beseitigen
3.0 Störung beseitigen Das Nachspeiseventil ist verschmutzt. Kontrollelement der Anlage auf ”Manuell“ schalten. Einen Verbraucher öffnen und die Druckerhöhungsanlage so lange laufen lassen, bis die Trinkwassernachspeisung aktiviert wird. Hierdurch wird versucht, das Ventil von Verschmutzungen zu reinigen/ frei zu spülen. Anschließend die Verbraucher wieder schließen und das Kontrollelement wieder auf gewünschten Betriebszustand einstellen. -
Seite 16: Technische Daten / Maße
3.1 Technische Daten / Maße PROFI SC 9-90 14-90 25-60 25-80 m ax. Förderm enge m ³/h ~ 9 m³/h ~ 14 m³/h ~ 25 m³/h ~ 25 m³/h 90 m 92 m 59 m 84 m m ax. Förderhöhe m Motorleistung P1 Pum pe W 2 x 1460 W 2 x 2000 W... -
Seite 17: Wichtige Hinweise
3.3 Wichtige Hinweise Allgemeines Dieses Produkt ist nach dem Stand der Technik entwickelt, mit größter Sorgfalt gefertigt und unterliegt einer ständigen Qualitätskontrolle. Die vorliegende Betriebsanleitung soll es erleichtern, unter Beachtung der Installationsanleitung, das Gerät kennen zu lernen und die bestimmungsgemäße Einsatzmöglichkeit zu nutzen. - Seite 18 3.3 Wichtige Hinweise Sicherheitshinweise für Wartungs-, Inspektions- und Montagearbeiten Der Betreiber hat dafür zu sorgen, dass alle Wartungs-, Inspektions- und Montagearbeiten von autorisiertem und qualifiziertem Fachpersonal ausgeführt werden, das sich durch eingehendes Studium der Betriebs- und Installationsanleitungen informiert hat. Unmittelbar nach Abschluss der Arbeiten müssen alle Sicherheits- und Schutzeinrichtungen wieder angebracht bzw.
-
Seite 19: Konformitätserklärung
Das Gerät ist an einem trockenen, frostfreien Ort zu installieren. Der Betrieb in Industrieumgebung, die Freiluftaufstellung und die Installation in Nasszellen ist unzulässig. Die Betriebsanleitung und Installationsanleitung ist zu beachten und zu befolgen. 07.01.2019 Datum / Hersteller-Unterschrift INTEWA GmbH Auf der Hüls 182 D 52068 Aachen Tel.: 0049-241-96605-0 Fax: 0049-241-96605-10 Email: info@intewa.de... - Seite 20 Notizen Seite 20...
