6 Ausgänge
6.1

Ausgang 1 und Ausgang 3

Relais mit potentialfreiem Schließkontakt
6.2

Ausgang 2 und Ausgang 4

Relais mit potentialfreiem Wechselkontakt
6.3 Aktive Ausgänge
Ein aktiver Ausgang wird auf dem Display mit
, oder
Für Sicherheitsschaltungen können die
Relaisausgä nge invertiert
werden bei Erreichen der Vorwahlen spannungslos.
Hierzu müssen die Parameter Pr.OUT1 bis
Pr.OUT4 bei Daue rsignal auf
Wischsignal auf
werden.
7

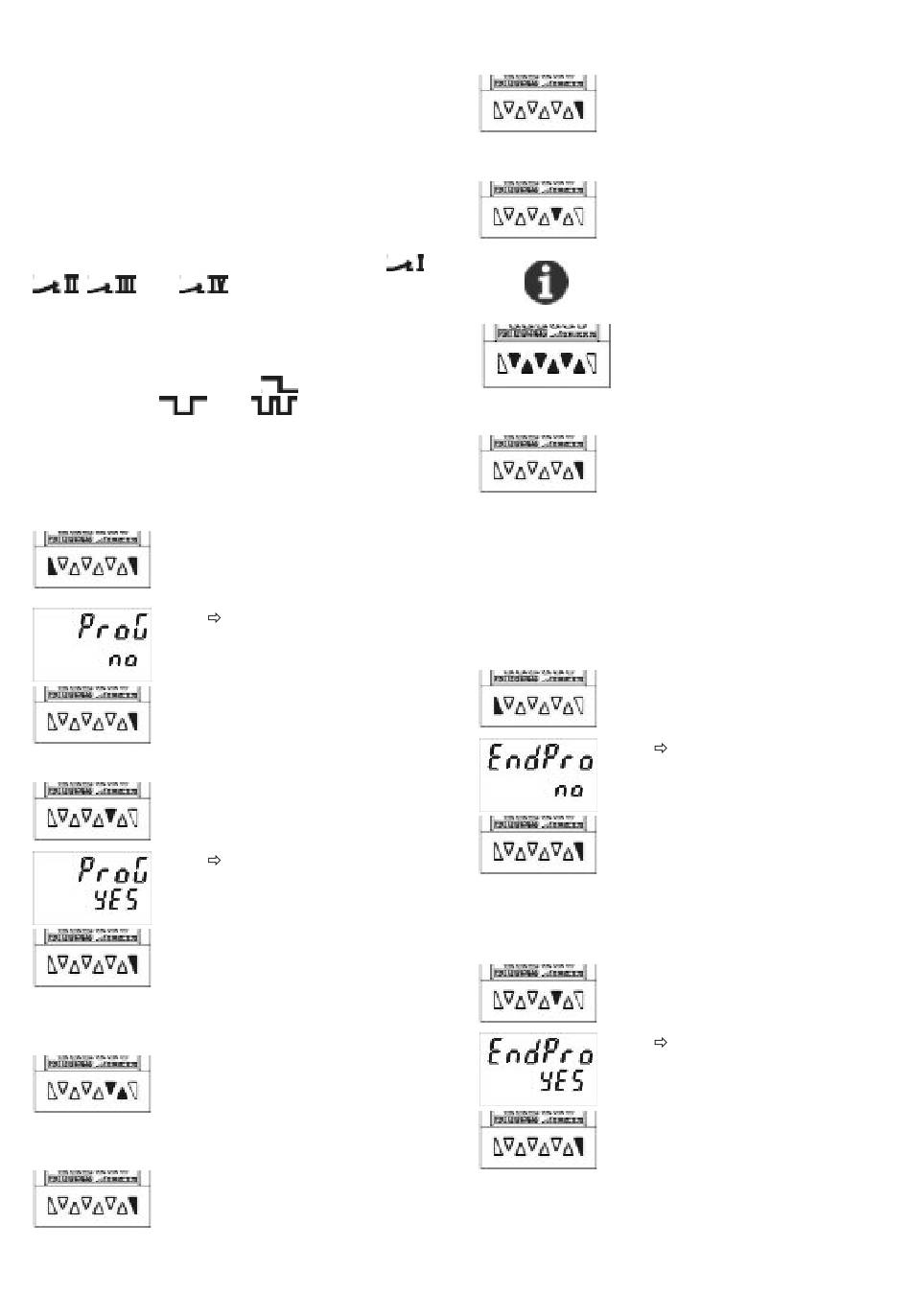

Programmierung

7.1

Einstieg in die Programmierung

Reset-Taste und Prog/Mode-
Taste für 3 s gleichzeitig drücken
Mit der Prog/Mode-Taste kann
die Programmierung wieder
verlassen werden.
Mit der Taste T2 wird die
Weiterführung in der
Programmierung gewählt
Einstieg in die Hauptmenüs
durch Betätigung der Prog/Mode-
Taste
7.2 Anwahl der Hauptmenüs
Mit den Tasten T2 (vor) und T1
(zurück) werden die Menüs
angewählt
7.3 Einstieg in ein Untermenü
Mit der Prog/Mode-Taste wird
das Untermenü geöffnet und der
erste Menüpunkt wird angezeigt.
Seite 6
angezeigt.
werden, d.h. die Relais
und bei
bzw. eingestellt
In der Anzeige erscheint
die Sicherheitsabfrage
In der Anzeige erscheint
die Sicherheitsabfrage
7.4 Anwahl der Menüpunkte
7.5 Einstellung der Menüpunkte
,
7.6 Übernehmen der Einstellung
7.7

Beenden der Programmierung

Während der Programmierung kann durch
Betätigung der Reset-Taste die Programmierung
bei jedem Menüpunkt beendet werden.
Mit der Prog/Mode-Taste wird
innerhalb des Untermenüs ein
Menüpunkt angewählt.
Mit der Taste T2 werden die
einzelnen Einstellungen der
Menüpunkte angewählt
Bei Einstellungen von
Zahlenwerten ist jeder Dekade
eine Taste zugeordnet, mit der
der Wert um Eins erhöht werden
kann
Durch Betätigen der Prog/Mode-
Taste wird die aktuelle
Einstellung übernommen und in
den nächsten Menüpunkt weiter
geschaltet.
Reset-Taste betätigen
In der Anzeige erscheint
die Sicherheitsabfrage
Bei Bestätigung dieser Abfrage
mit der Prog/Mode-Taste beginnt
das Programmiermenü von
vorne. Die zuletzt eingestellten
Werte bleiben erhalten. Diese
können nun nochmals verändert
oder kontrolliert werden.
Mit der Dekadentaste T2 wird die
Beendung der Programmierung
angewählt
In der Anzeige erscheint
die Sicherheitsabfrage
Bei Bestätigung dieser Abfrage
mit der Prog/Mode-Taste wird die
Programmierung beendet und
die geänderten Einstellungen im
EEPROM gespeichert.
