14 Tipi d'ingresso – Conteggio di
impulsi

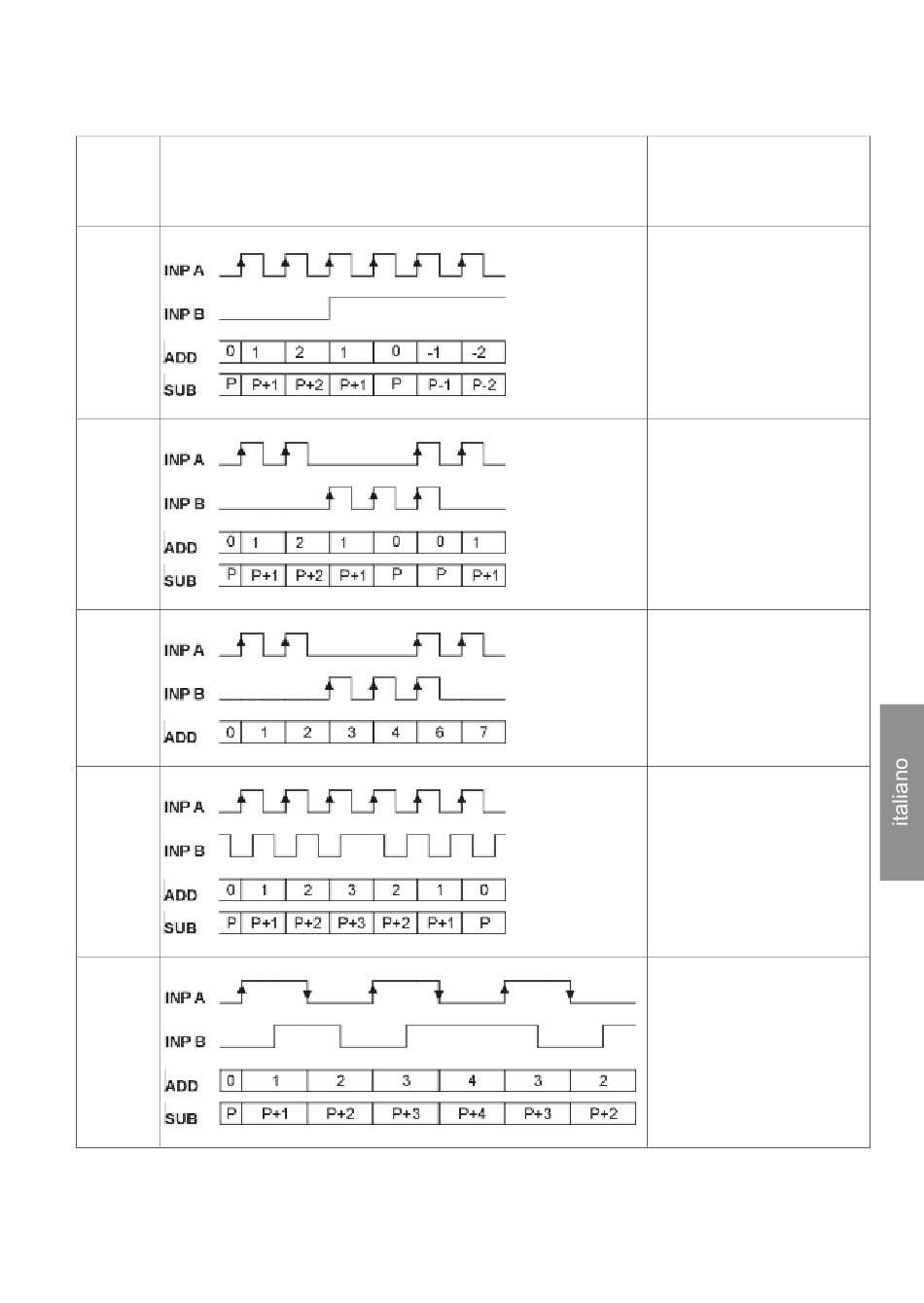

Funzione Diagramma
Nota: nessun conteggio quando l'ingresso GATE è attivo.
P = Preset (preselezione)
Cnt.Dir
Up.Dn
Up.Up
Quad
Quad 2
www.kuebler.com
PnP: conteggio sul fronte
salente
nPn: conteggio sul fronte
discendente
Inp A: Ingresso di conteggio
Inp B: Senso di conteggio
Add: Visualiz. 0 -> Preselez.
Sub.: Visualiz. Preselez. -> 0
Inp A: Ingresso di conteggio
sommante
Inp B: Ingresso di conteggio
sottraente
Add: Visualiz. 0 -> Preselez.
Sub.: Visualiz. Preselez. -> 0
Inp A: Ingresso di conteggio
1 sommante
Inp B: Ingresso di conteggio
2 sommante
Add: Visualiz. 0 -> Preselez.
A 90° B
Inp A: Ingresso di conteggio
Conteggio su un fronte
Inp B: Inversione del senso
Add: Visualiz. 0 -> Preselez.
Sub.: Visualiz. Preselez. -> 0
A 90° B
Inp A: Ingresso di conteggio
Conteggio su fronte salente e
su fronte discendente
Inp B: Inversione del senso
Add: Visualiz. 0 -> Preselez.
Sub.: Visualiz. Preselez. -> 0
Pagina 21
