6 Ausgange
6.1

Ausgang

Relais mit potentialfreiem Wechselkontakt.
6.2 Aktive Ausgänge
Der aktive Ausgang wird auf dem Display mit
angezeigt.
Für Sicherheitsschaltungen kann der
Relaisausgang invertiert werden, d.h. das Relais
wird bei Erreichen der Vorwahl spannungslos.
Hierzu muss der Parameter Pr.OUT1 bei
Dauersignal auf und bei Wischsignal auf
bzw. eingestellt werden.
7

Programmierung

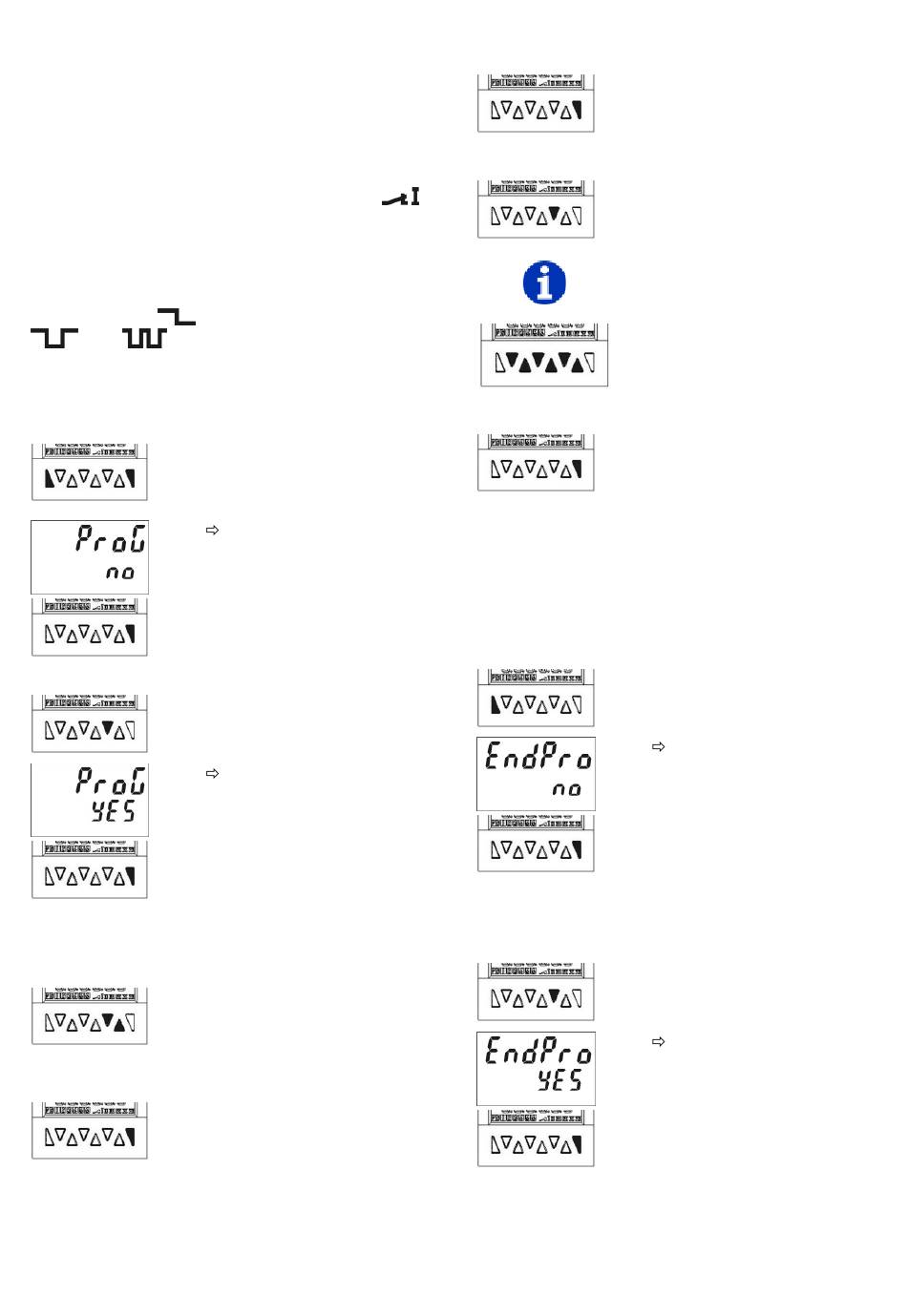

7.1

Einstieg in die Programmierung

Reset-Taste und Prog/Mode-
Taste für 3 s gleichzeitig drücken
Mit der Prog/Mode-Taste kann
die Programmierung wieder
verlassen werden.
Mit der Taste T2 wird die
Weiterführung in der
Programmierung gewählt
Einstieg in die Hauptmenues
durch Betätigung der Prog/Mode-
Taste
7.2

Anwahl der Hauptmenues

Mit den Tasten T2 (vor) und T1
(zurück) werden die Menues
angewählt
7.3

Einstieg in ein Untermenue

Mit der Prog/Mode-Taste wird
das Untermenue geöffnet und
der erste Menuepunkt wird
angezeigt.
www.kuebler.com
In der Anzeige erscheint
die Sicherheitsabfrage
In der Anzeige erscheint
die Sicherheitsabfrage
7.4

Anwahl der Menuepunkte

Mit der Prog/Mode-Taste wird
innerhalb des Untermenues ein
Menuepunkt angewählt.
7.5

Einstellung der Menuepunkte

Mit der Taste T2 werden die
einzelnen Einstellungen der
Menuepunkte angewählt
Bei Einstellungen von
Zahlenwerten ist jeder Dekade
eine Taste zugeordnet, mit der
der Wert um Eins erhöht werden
kann
7.6 Übernehmen der Einstellung
Durch Betätigen der Prog/Mode-
Taste wird die aktuelle
Einstellung übernommen und in
den nächsten Menuepunkt weiter
geschaltet.
7.7

Beenden der Programmierung

Während der Programmierung kann durch
Betätigung der Reset-Taste die Programmierung
bei jedem Menuepunkt beendet werden.
Reset-Taste betätigen
Bei Bestätigung dieser Abfrage
mit der Prog/Mode-Taste beginnt
das Programmiermenue von
vorne. Die zuletzt eingestellten
Werte bleiben erhalten. Diese
können nun nochmals verändert
oder kontrolliert werden.
Mit der Dekadentaste T2 wird die
Beendung der Programmierung
angewählt
Bei Bestätigung dieser Abfrage
mit der Prog/Mode-Taste wird die
Programmierung beendet und
die geänderten Einstellungen im
EEPROM gespeichert.
In der Anzeige erscheint
die Sicherheitsabfrage
In der Anzeige erscheint
die Sicherheitsabfrage
Seite 6
