15 Types d'entrée -
Mesure de temps

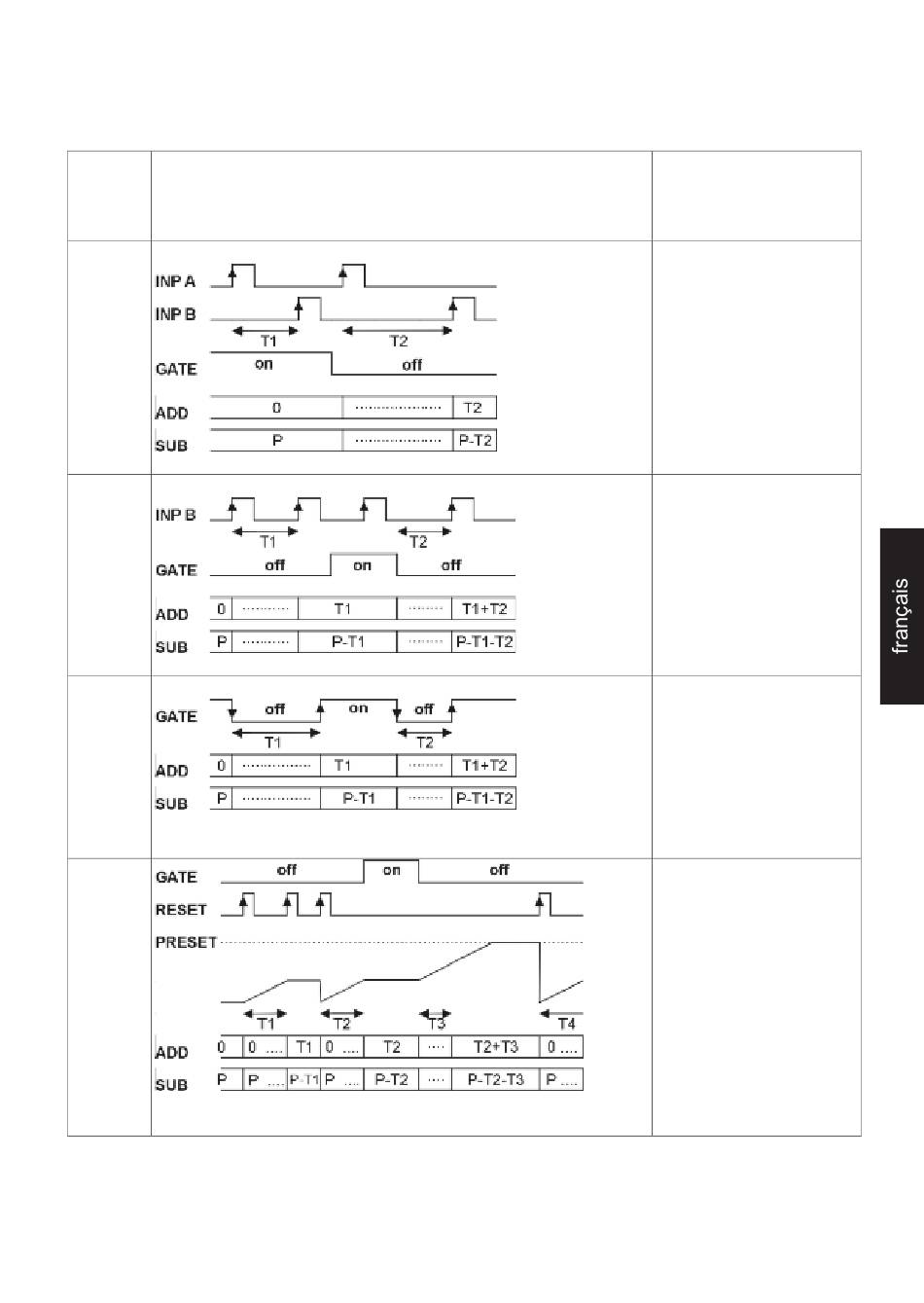

Fonction Diagramme
InA.InB
InB.InB
FrRrun
Auto
www.kuebler.com
PnP : comptage sur le flanc
montant
nPn : comptage sur le flanc
descendant
Inp A : Marche
Inp B : Arrêt
Add : Affichage 0 -> Présél.
Sub : Affichage Présél -> 0
Inp A : Sans fonction
Inp B : Marche/Arrêt
Add : Affichage 0 -> Présél.
Sub : Affichage Présél -> 0
Inp A : Sans fonction
Inp B : Sans fonction
Commande de la mesure
du temps uniquement par
l'entrée GATE
Add : Affichage 0 -> Présél.
Sub : Affichage Présél -> 0
Inp A : Sans fonction
Inp B : Sans fonction
Commande de la mesure
du temps par le RESET
(manuel ou électrique)
Add : Affichage 0 -> Présél.
Sub : Affichage Présél -> 0
Page 23
