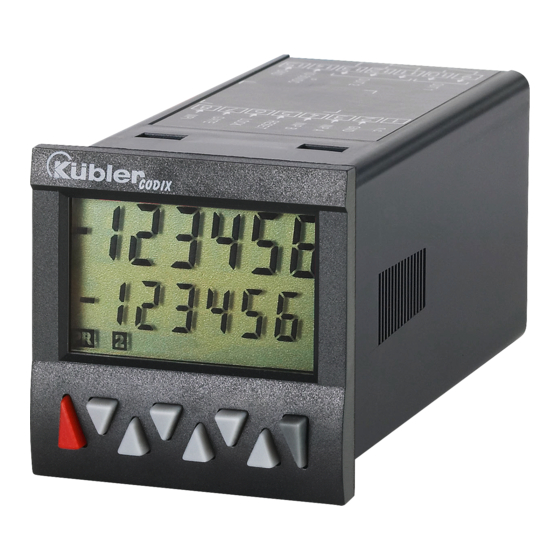

Kübler Codix 907 Bedienungsanleitung

Vorwahlzähler, elektronisch
LCD-Vorwahlzähler
DC AC
115/230V
11 ... 30 V
- 10° + 50°
Spannungsversorgung Temperatur-
bereich
2x6 LCD
LCD-Anzeige Multicolor-
Anzeige
Leistungsstark
• Für Impuls, Zeit und Position.
• Addierend und subtrahierend.
• Reset automatisch bei Erreichen der Vorwahl, per Taste
oder elektrisch.
• Codix 907: 1 Vorwahl / Codix 908: 2 Vorwahlen.
• 2 x 6-stellige Anzeige und Vorwahlindikatoren
von -999999 bis +999999.
• Anzeige mit oder ohne Hinterleuchtung, 2-farbig.
6.90
Bestellschlüssel
a Anzahl der Vorwahlen
7 = 1 Vorwahl
8 = 2 Vorwahlen
b Ausgänge
0 = Relais
c LCD-Ausführung
0 = nicht hinterleuchtet
1 = grün hinterleuchtet
4 = 2-farbig, negativ rot / grün hinterleuchtet
124 124
www.kuebler.com
1 oder 2 Vorwahlen – Impuls, Zeit – 5 kHz (AC+DC)
RoHS
000000
DIN 48 x 48
DIN Frontplatte Klartext-
programmierung
X . 0 1 0 X . X A
a 1 b c d e
d Spannungsversorgung
0 = 230 V AC
1 = 115 V AC
3 = 11 ... 30 V DC
e Eingangspegel
A = 4 ... 30 V DC
Alle wesentlichen Zählerfunktionen bieten die Impuls- und
Zeitvorwahlzähler Codix 907 und 908 in einem erstaunlichen
Preis-Leistungsverhältnis.
Aufgrund ihrer geringen Einbautiefe und der steckbaren Schraub-
klemmen lassen sich die Zähler bequem und einfach installieren;
die 2-zeilige LCD-Anzeige lässt sich optional zusätzlich beleuchten.
So wird das Ablesen auf den ersten Blick noch leichter.
IP65
5 kHz
Hohe Zählfrequenz Steckbare
Schutzart Schraubklemme
Einfach
• Steckbare Schraubklemmen.
• Klartextprogrammierung.
• Dekadentastatur.
• DC oder AC Spannungsversorgung.
• Geringe Einbautiefe.
• Hohe Schutzart (IP65) mit integrierter Frontplattendichtung.
• Mit Vorwahlindikatoren.
0
Lieferumfang
· Vorwahlzähler
· Spannbügel
· 8-polige Schraubklemme
· 7-polige Schraubklemme
· Bedienungsanleitung
© Fritz Kübler GmbH, Irrtümer und Änderungen vorbehalten. 04/2018
Codix 907 / 908
Vorwahlen Mehrfach-
907: 1 / 908: 2 funktion
Lagertypen
6.907.0100.3A0
6.908.0100.3A0
6.908.0101.3A0
6.907.0100.0A0
6.908.0100.0A0
6.908.0101.0A0
