15 Eingangsarten Zeitmessung

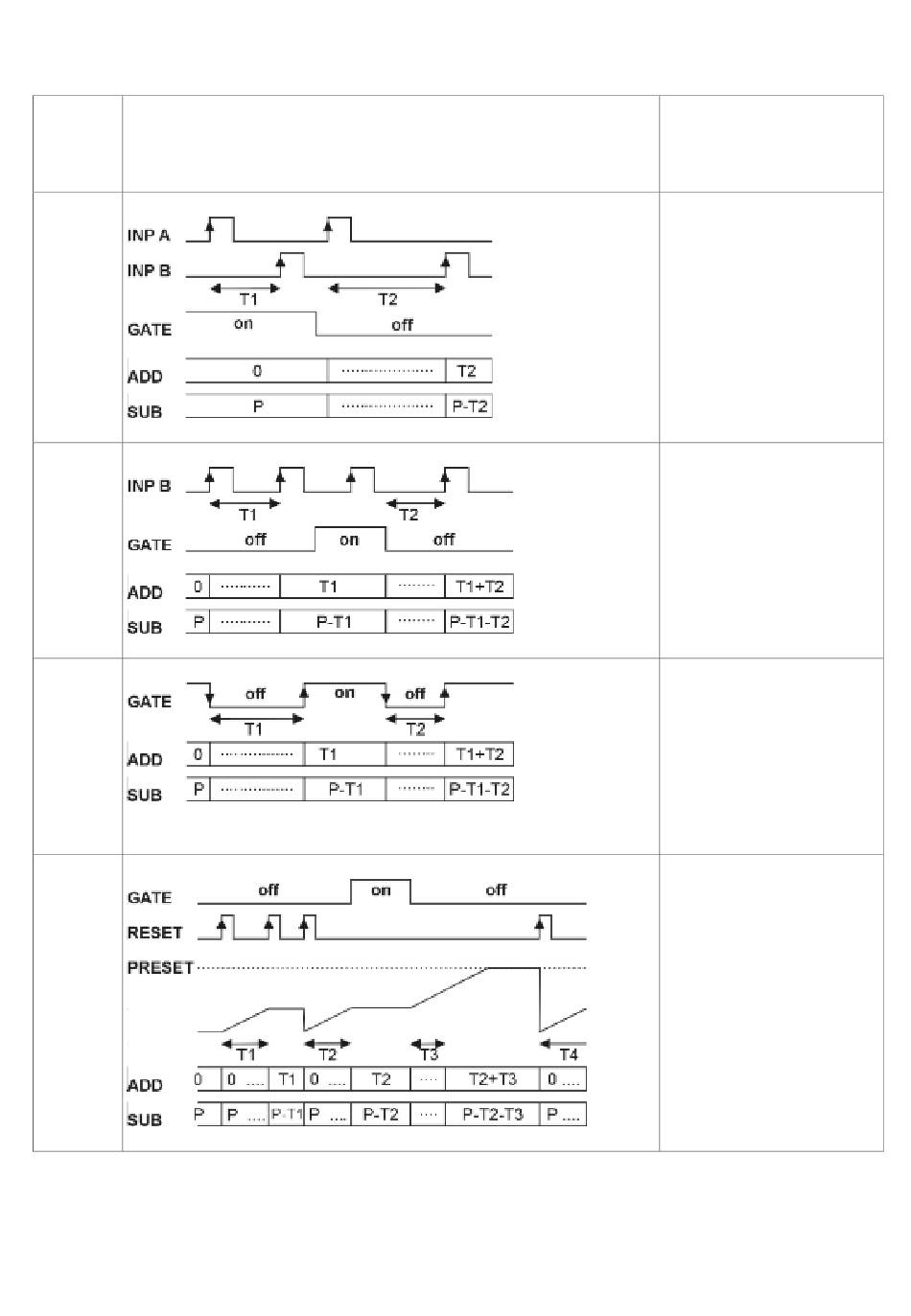

Funktion Diagramm
InA.InB
InB.InB
FrRrun
Auto
Seite 22
PnP: Zählung bei
steigender Flanke
nPn: Zählung bei fallender
Flanke
Inp A: Start
Inp B: Stop
Add: Anzeige 0 --> Vorwahl
Sub: Anzeige Vorwahl -> 0
Inp A: ohne Funktion
Inp B: Start/Stop
Add: Anzeige 0 --> Vorwahl
Sub: Anzeige Vorwahl -> 0
Inp A: ohne Funktion
Inp B: ohne Funktion
Steuerung der
Zeitmessung nur über
GATE-Eingang
Add: Anzeige 0 --> Vorwahl
Sub: Anzeige Vorwahl -> 0
Inp A: ohne Funktion
Inp B: ohne Funktion
Steuerung der
Zeitmessung über RESET
(manuell oder elektrisch)
Add: Anzeige 0 --> Vorwahl
Sub: Anzeige Vorwahl -> 0
