Prépositionnement
Prépositionnement réglable de
-999999 à 999999.
Si un point décimal a été
programmé auparavant, il est
affiché.
Couleur de l'affichage (appareil 6.924.x103.xxC)
Couleur de l'affichage
ligne supérieure rouge
ligne inférieure
Couleur de l'affichage
ligne supérieure rouge
ligne inférieure

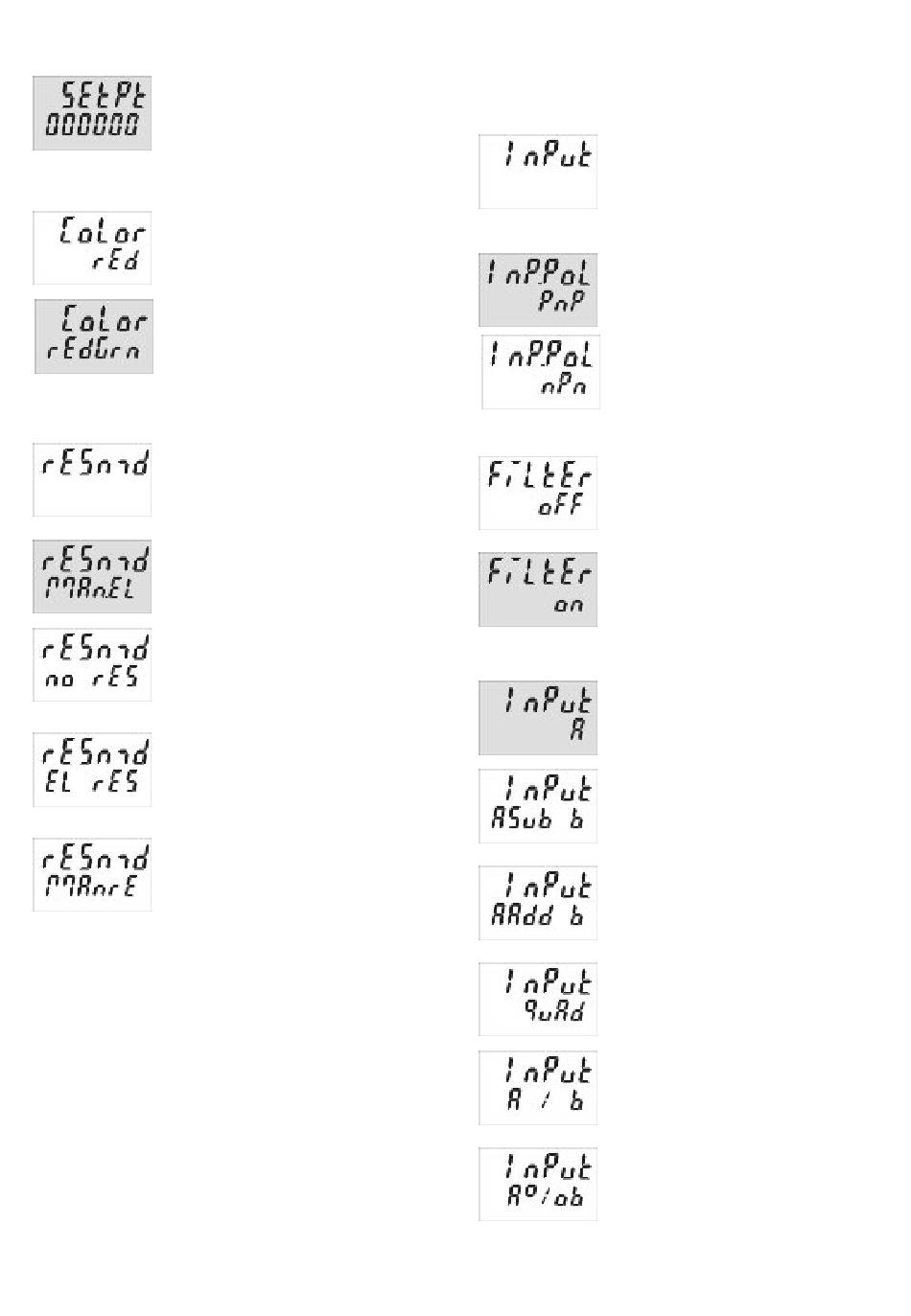

7.8.4.4 Menu principal du mode de
repositionnement
Réglage du mode de
repositionnement
Repositionnement manuel (par la
touche rouge) et électrique
(entrée Reset)
Aucun repositionnement (touche
rouge et entrée Reset bloquées)
Repositionnement électrique
uniquement (Entrée Reset)
Repositionnement manuel
uniquement (touche rouge)
7.8.4.5 Présélection 1
Voir la suite au paragraphe 7.8.6.5
7.8.4.6 Présélection 2
Voir la suite au paragraphe 7.8.6.6
7.8.4.7 Présélections 3 et 4
Voir la suite au paragraphe 7.8.6.7
Page 10
7.8.5 Tachymètre/Fréquencemètre
7.8.5.1 Menu principal des entrées de signal
et de commande
Polarité d'entrée
rouge
vert
Filtre pour les entrées de signal Inp A et Inp B
Type d'entrée mesure de fréquence
Menu principal de
programmation des entrées de
signal et de commande
PnP : commutation positive
commune pour toutes les entrées
nPn : commutation à 0V
commune pour toutes les
entrées
Fréquence de comptage
maximale
Atténuation à env. 30 Hz
(pour une commande par des
contacts mécaniques)
Mesure de fréquence simple
Inp A : Entrée de fréquence
Inp B : Sans fonction
Mesure différentielle [A – B]
Inp A : Entrée de fréquence A
Inp B : Entrée de fréquence B
Totalisation [A + B]
Inp A : Entrée de fréquence A
Inp B : Entrée de fréquence B
Mesure de fréquence avec
détection du sens [Quad]
Inp A : Entrée de fréquence 0°
Inp B : Entrée de fréquence 90°
Mesure proportionnelle [A / B]
Inp A : Entrée de fréquence A
Inp B : Entrée de fréquence B
Mesure différentielle en %
[(A-B) / A en %]
Inp A : Entrée de fréquence A
Inp B : Entrée de fréquence B
