16 Eingangsarten Frequenzzähler

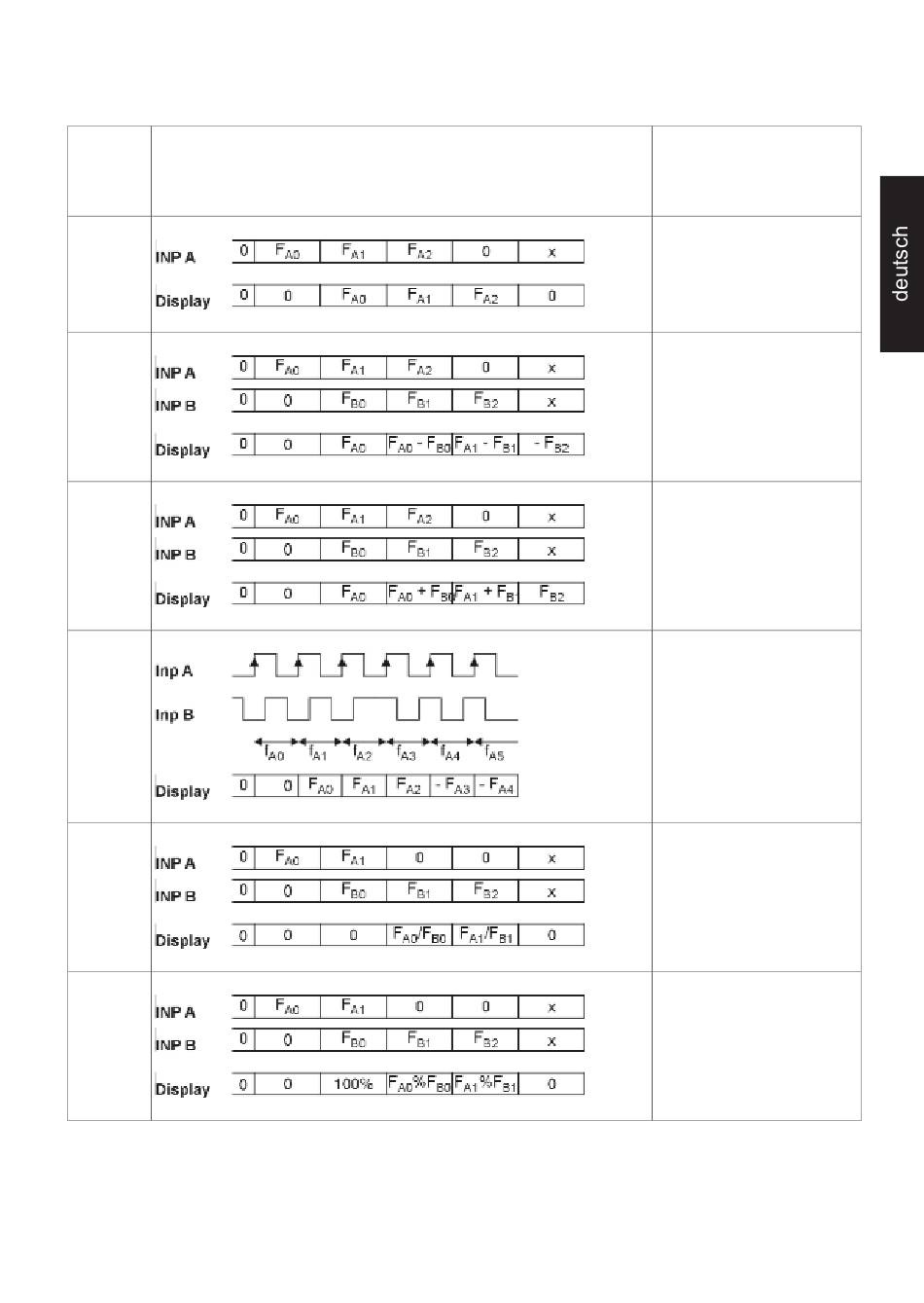

Funktion Diagramm
A
AsubB
AaddB
Quad
A / B
(A-B)/A
www.kuebler.com
PnP: Zählung bei
steigender Flanke
nPn: Zählung bei fallender
Flanke
Inp A: Frequenzeingang
Inp B: ohne Funktion
Inp A: Frequenzeingang 1
Inp B: Frequenzeingang 2
Formel:
A - B
Inp A: Frequenzeingang 1
Inp B: Frequenzeingang 2
Formel:
A + B
A 90° B
Inp A: Frequenzeingang 1
Inp B: Umkehr der
Richtung
Inp A: Frequenzeingang 1
Inp B: Frequenzeingang 2
Formel:
A / B
Inp A: Frequenzeingang 1
Inp B: Frequenzeingang 2
Formel:
(A – B)/A x100
