Montage
6.4
Schaltungs- und Nachspeisevarianten

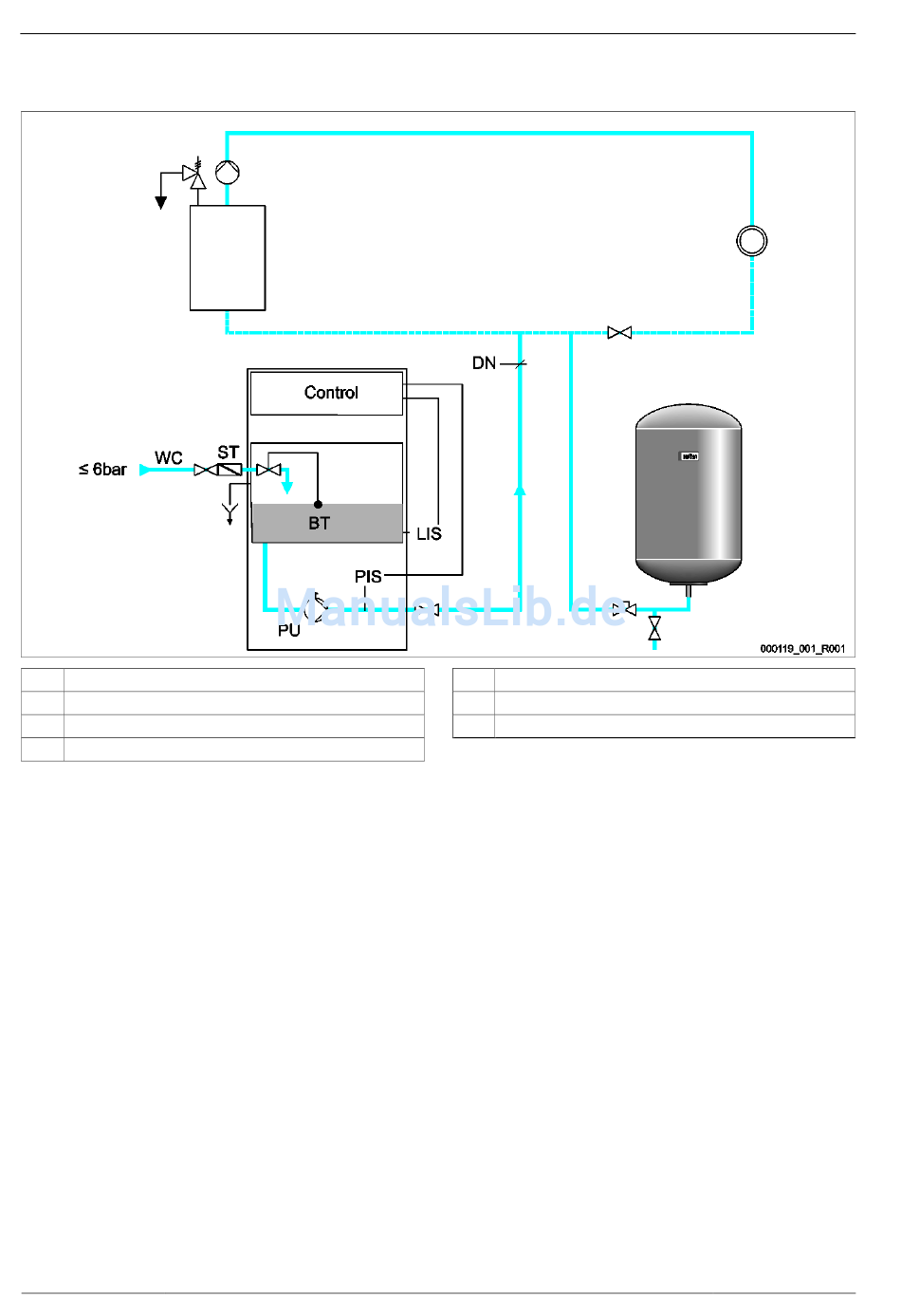

Druckabhängiges Nachspeisen von Wasser „Magcontrol" in das Anlagensystem
WC
Nachspeiseleitung zum Gerät
ST
Schmutzfänger am Absperrhahn vom Netztrennbehälter
BT
Netztrennbehälter
PU
Pumpe
Nachspeisen von Wasser in Anlagensysteme mit einem Membran-Druckausdehnungsgefäß.
Das Gerät muss in der Nähe vom Membran-Druckausdehnungsgefäß montiert werden. Dadurch wird sichergestellt, dass der Fülldruck
für die Nachspeisung von Frischwasser über den Drucksensor „PIS" im Gerät erfasst wird. Für die Berechnung des Fülldrucks, siehe
Kapitel 7.2 "Mindestbetriebsdruck P
18 — Deutsch
für Steuerung ermitteln" auf Seite 24.
0
Fillcontrol Auto Compact — 03.07.2016 - Rev. B
PIS
Drucksensor
LS
Wassermangelschalter
DN
Nennweite der Nachspeiseleitung
