Gerätebeschreibung
4.1
Beschreibung
Das Gerät ist eine Nachspeisestation mit einer Pumpe und einem Netztrennbehälter für Heiz- oder Kühlwassersysteme. Die Steuerung
des Gerätes regelt die Nachspeisung des Frischwassers für das Anlagensystem.
Mit dem Gerät können zwei Nachspeisevarianten ausgewählt werden:
•
Nachspeisung von Frischwasser für Anlagensysteme mit einem Membran-Druckausdehnungsgefäß.
•
Nachspeisung von Frischwasser für Anlagensysteme mit einer Druckhaltestation.
4.2

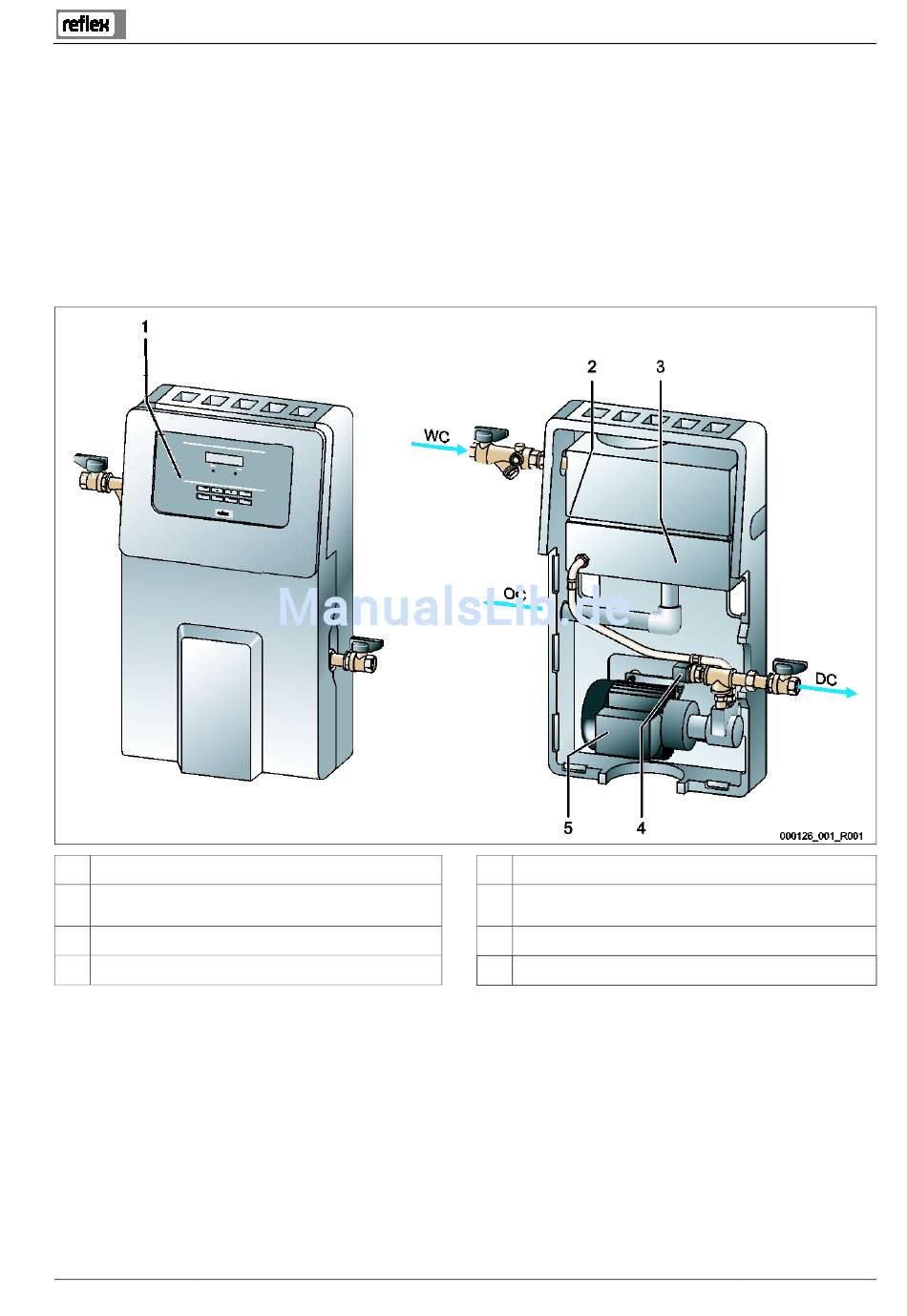

Übersichtsdarstellung
1
Control Basic Steuerung
2
Position vom Wassermangelschalter „LS" im
Netztrennbehälter
3
Netztrennbehälter „BT"
4
Drucksensor „PIS"
5
OC
WC Nachspeiseleitung Frischwasser zum Gerät
DC
Fillcontrol Auto Compact — 03.07.2016 - Rev. B
Pumpe „PU"
Überlauf vom Netztrennbehälter
Nachspeiseleitung zum Anlagensystem
Gerätebeschreibung
Deutsch — 9
