Montage
6.3.1
Montage der Anbauteile
Montieren Sie die folgenden Anbauteile am Gerät:
•
Ein Absperrhahn mit Schmutzfänger für den Anschluss an den
Netztrennbehälter.
•
Ein Absperrhahn für den Anschluss an das Anlagensystem.
Führen Sie die folgenden Montagearbeiten durch:
1.
Ziehen Sie vorsichtig die vordere Gehäuseabdeckung vom Gerät
ab.
2.
Nehmen Sie den oberen Deckel vom Gehäuse ab.
3.
Montieren Sie den Absperrhahn mit dem Schmutzfänger und
Zwischenring am Anschluss vom Netztrennbehälter.
–
Achten Sie beim Festziehen darauf, dass das
Schwimmerventil im Netztrennbehälter nicht verdreht wird.
4.
Kontrollieren Sie die senkrechte Lage des Schwimmerventils um
einen Funktionsausfall zu vermeiden.
5.
Montieren Sie den Absperrhahn am Anschluss der Pumpe zum
Anlagensystem.
6.
Verlängern Sie den Überlauf vom Netztrennbehälter.
–
Führen Sie die Verlängerung zu einem Abfluss.
7.
Setzen Sie den oberen Deckel auf das Gehäuse.
8.
Bringen Sie die vordere Gehäuseabdeckung vom Gerät an das
Gehäuse an.
Die Montage der Anbauteile ist beendet.
6.3.2
Wandmontage
Montieren Sie das Gerät an die Wand. Auf der Rückseite des
Gehäuses befinden sich Bohrungen für die Wandmontage.
Wählen Sie geeignete Befestigungsmittel nach folgenden
Bedingungen aus:
•
Nach der Beschaffenheit der Wand.
•
Nach dem Gewicht vom Gerät.
Hinweis!
Achten Sie bei der Montage auf die Bedienbarkeit der Armaturen und Zuführungsmöglichkeiten der Anschlussleitungen.
16 — Deutsch
Fillcontrol Auto Compact — 03.07.2016 - Rev. B

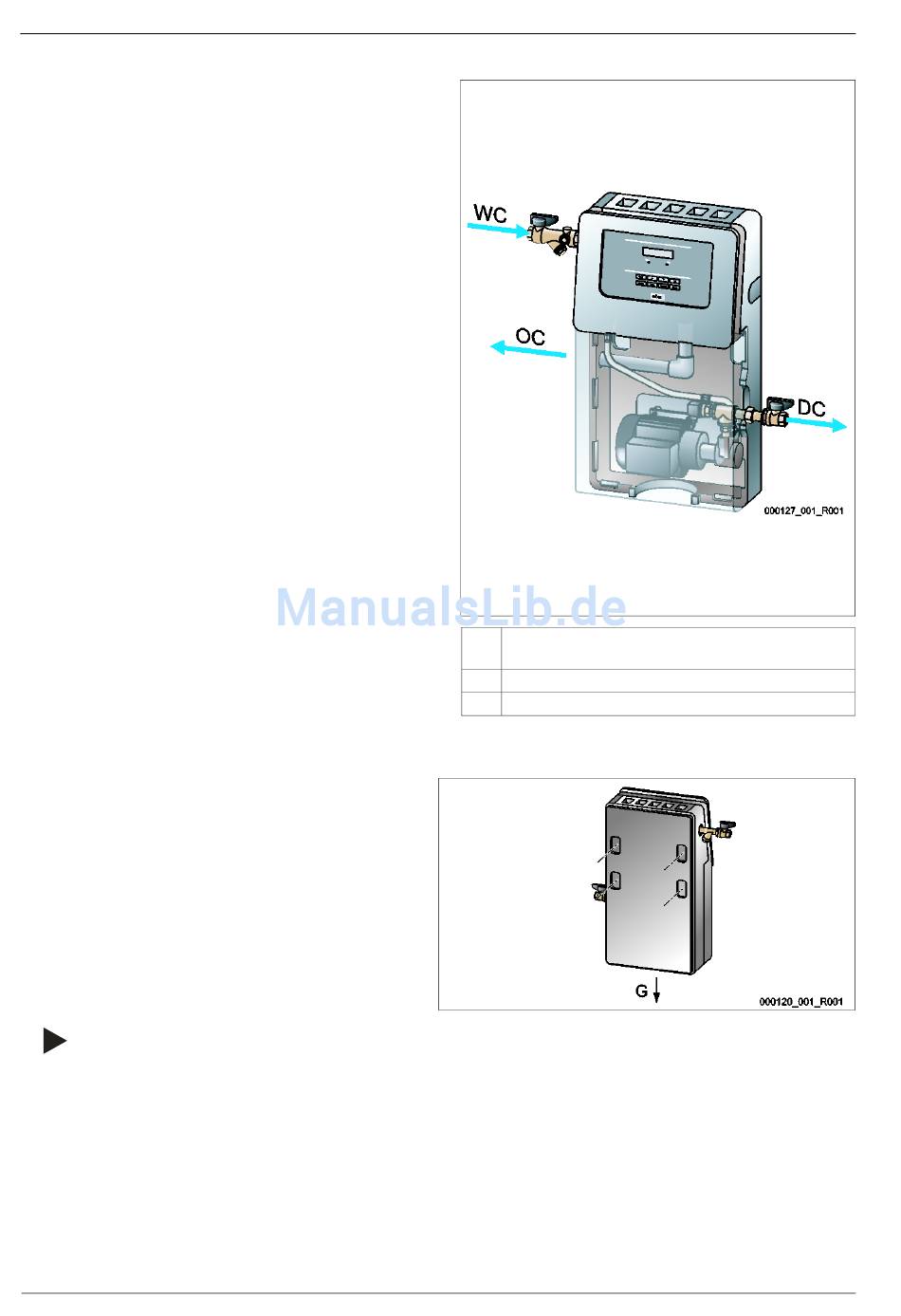

WC
Anschluss der Nachspeiseleitung zum
Netztrennbehälter
OC
Anschluss vom Überlauf des Netztrennbehälters
DC
Anschluss der Nachspeiseleitung zum Anlagensystem
