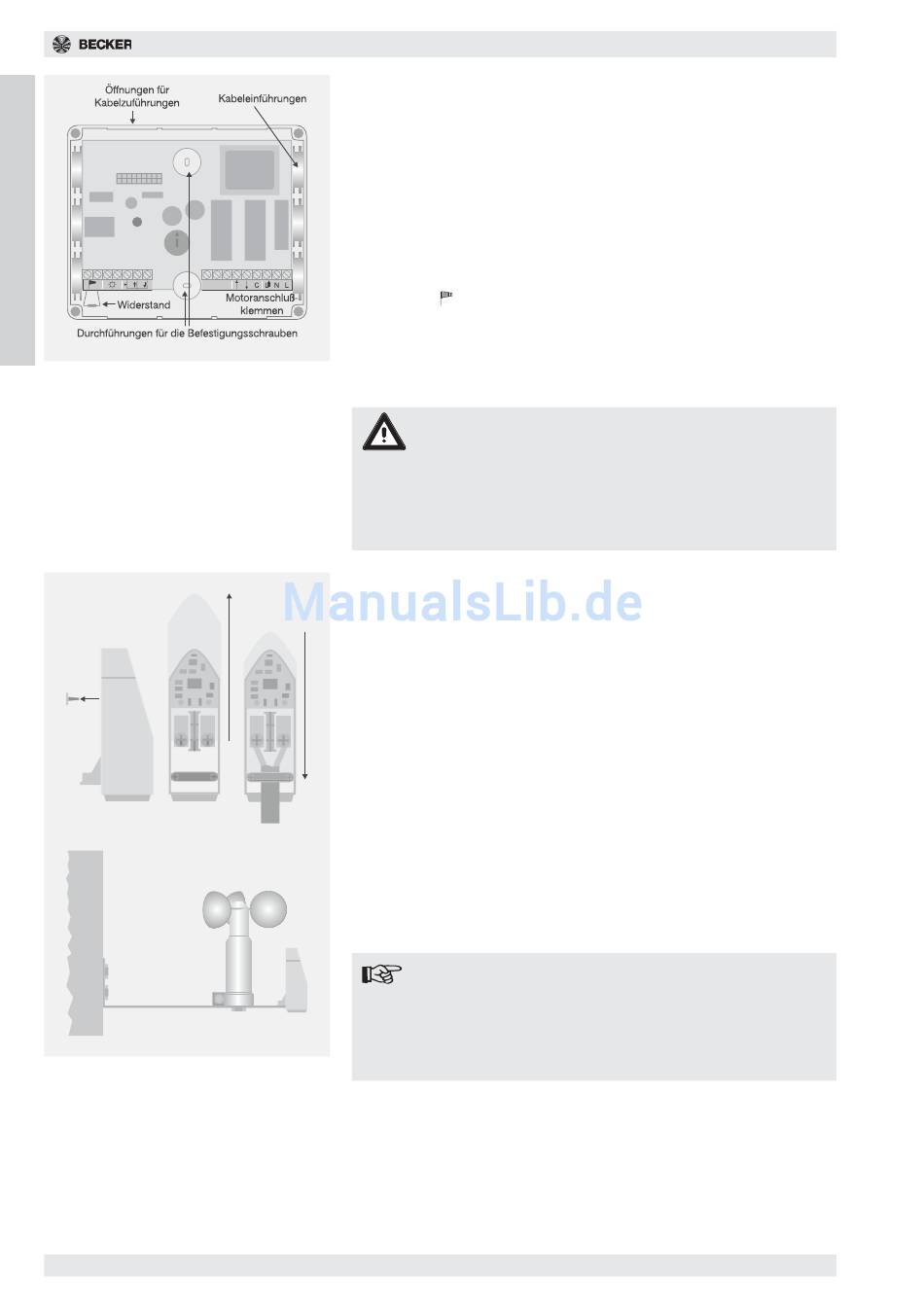

Montage der WindControl

Das Gehäuseunterteil ist mit vorgestanzten Ausbrüchen für Kabelein-
führungen und Befestigungsschrauben versehen.
1. Brechen Sie die erforderliche Anzahl der Öffnungen für die Kabelzu-
führungen aus und schieben Sie die mitgelieferten Kabelein-
führungen ein.
2. Durchbrechen Sie die beiden Durchführungen für die Befestigungs-
schrauben.
3. Montieren Sie das Gehäuseunterteil am Montageort.
4. Entfernen Sie den mitgelieferten Widerstand von den Anschluss-
klemmen und schließen Sie den Windgeber AN2 an diese An-
schlussklemmen an (Polarität beliebig).
5. Schließen Sie anschließend den Rohrantrieb an die Motoran-
schlussklemmen an. Wenn Sie mehrere Antriebe ohne elektroni-
sche Endabschaltung anschließen wollen, müssen diese über
Relaissteuerungen entkoppelt werden.
Vorsicht
Elektroarbeiten dürfen nur durch entsprechendes Fach-
personal durchgeführt werden.
Sorgen Sie vor Berühren der Platine oder Zusatz-
komponenten immer für entsprechenden Potentialaus-
gleich, um Beschädigungen der Elektronik durch stati-
sche Aufladungen zu vermeiden

Montage Lichtsensor LS10

1. Entfernen Sie die Sicherungsschraube auf der Rückseite des
Lichtsensors und ziehen Sie das Gehäuseoberteil ab.
2. Schließen Sie das Anschlusskabel an den Klemmen an (Polarität
beliebig), schrauben Sie die beigelegte Zugentlastung ein und fixie-
ren Sie damit das Kabel. Anschließend kann das Gehäuse mit der
Abdeckung verschlossen werden.
3. Befestigen Sie den Lichtsensor mit dem mitgelieferten Metallwinkel
an der Außenmauer oder auf dem Dach. Es ist auch möglich mit der
beiliegenden Befestigungsscheibe den Lichtsensor am Windgeber
zu befestigen. Wählen Sie hierfür eine Stelle aus, an der die
Sonneneinstrahlung einwandfrei gemessen werden kann und evtl.
Gegenstände wie Bäume, Dächer usw. keinen Einfluss auf die Licht-
messung haben. Der Sensor darf durch den ausgefahrenen Son-
nenschutz nicht beschattet werden! Die Kabeleinführung muss
nach unten zeigen.
4. Verbinden Sie das Anschlusskabel des Sensors mit der
WindControl wie im Anschussplan auf Seite 13 dargestellt.
Hinweis
Zur Auswertung des Lichtsensors ist die Installation des
Funks erforderlich!
Beachten Sie bitte, dass die Bestrahlung des Licht-
sensors durch außenliegende Beleuchtungsanlagen
(auch nachts) zum Ausfahren der Anlage führen kann.
