Dans la configuration usine initiale, l'adresse
MAC est réglée à 126 et le commutateur DIP
.
est réglé sur 0
L'adresse MAC est la somme des nombres
réglés sur ON. Par exemple, si les second (2),
cinquième (16) et sixième (32) commutateurs
DIP sont réglés sur ON, l'adresse MAC du
périphérique est 50 (2 + 16 + 32).
Il est recommandé de se limiter à des
adresses comprises entre 3 et 127.
Doivent être réglés sur OFF
(position 0)

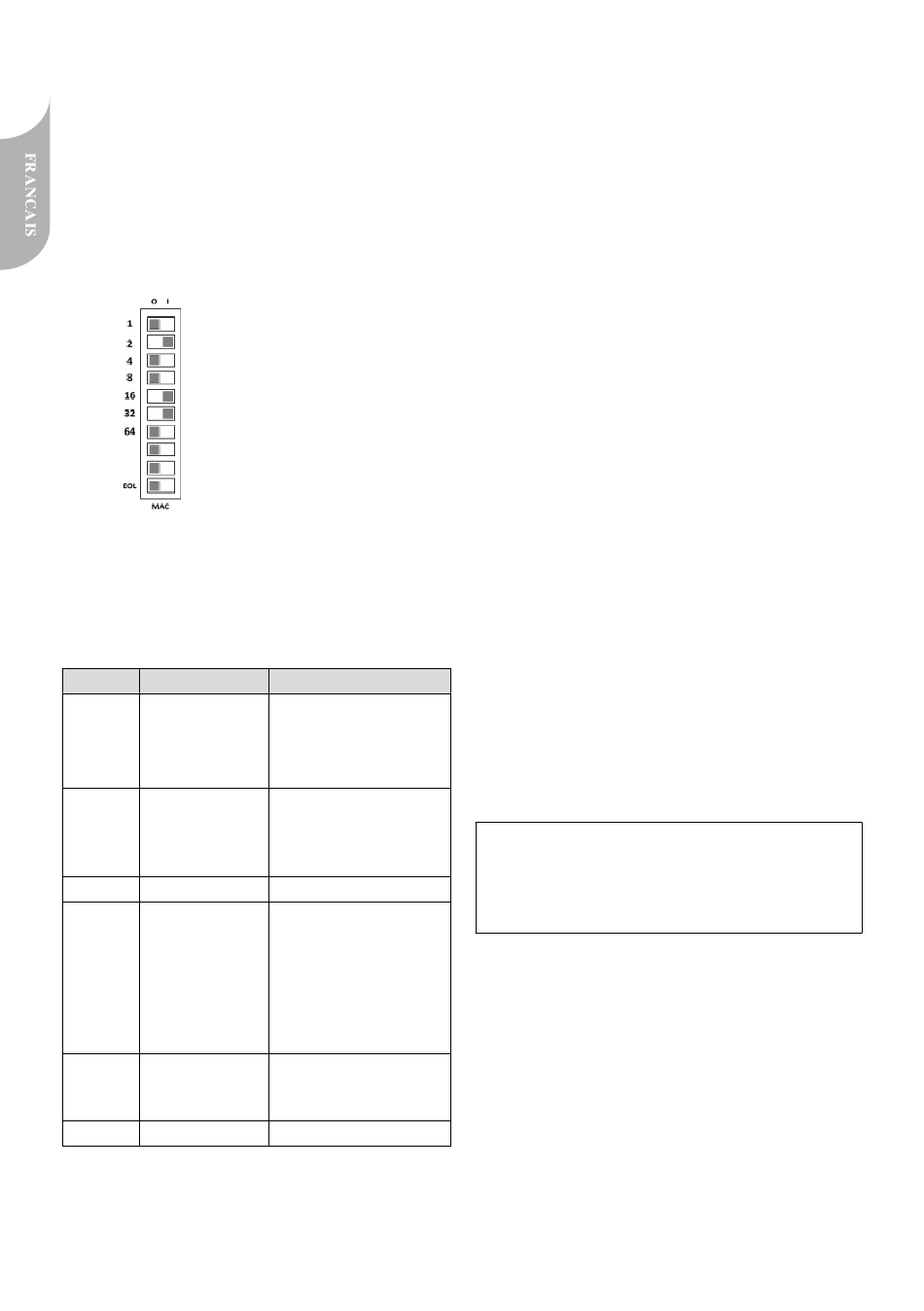

Figure 6 : Commutateur DIP typique d'adresse
MAC d'un périphérique réglée sur 50
Il est recommandé d'utiliser les plages suivantes
pour la numérotation des adresses MAC
BACnet MSTP :
Valeur Usage
0 Maître du bus
(régulateur du
bâtiment)
1 Connexion
temporaire de
mise en
service
2 Réservé
3-127 Maître MSTP
128-254 Esclave MSTP Périphériques autres
255 Diffusion
Le régulateur doit être remis sous tension après
un changement d'adresse MAC sur un
commutateur DIP.
26
Périphériques
Adaptateur MSTP
Incorrect pour les
périphériques
WTC-B Carrier
Adaptateur portable
pour une connexion
temporaire de
maintenance
Autre
Tous les périphé-
riques Carrier sont
des périphériques
maîtres et doivent
avoir une adresse
MAC située dans
cette plage
que Carrier et
capteurs de réseau
Ne s'applique pas
Depuis la configuration usine par défaut, le
numéro d'instance du périphérique (DevID) est
configuré automatiquement à l'aide du
Manufacturer ID (identifiant du fabricant
Carrier pour BACnet) lors de l'attribution de
l'adresse MAC afin d'éviter tout conflit
d'adresse réseau.
La formule suivante est utilisée pour déterminer
automatiquement le numéro d'instance du
périphérique :
DevID = ManufacturerID ×1000 + MAC
Par exemple :
ManufacturerID : 16 ; MAC : 50
DevID = 16×1000 + 50 = 16050
Le numéro d'instance du périphérique doit
être unique sur le réseau.
Si un même réseau comporte plusieurs segments
MSTP, le numéro d'instance du périphérique doit
être attribué manuellement à l'aide d'un outil de
réseau, notamment le numéro de sous-réseau lors
de l'attribution de l'adresse MAC pour éviter les
conflits d'adresse réseau.
Il est nécessaire de choisir un numéro de
sous-réseau unique pour chaque segment
MSTP (subnet). Ce numéro de sous-réseau est
défini à l'aide de l'outil de configuration des
adaptateurs BACnet MSTP.
La formule suivante est utilisée pour déterminer
manuellement le numéro d'instance du périphérique :
ManufacturerID x 10 000
DevID =
Par exemple :
ManufacturerID : 16
SubnetID : 20
MAC : 50
DevID = 16x10000 + 20x100 + 50 = 162050
L'instance de périphérique peut être modifiée
après la mise en service du régulateur par
l'interface logicielle de gestion du réseau.
IMPORTANT : Lorsque l'instance de
périphérique a été modifiée manuellement, il
n'est plus possible de la configurer
automatiquement en changeant l'adresse MAC.
+
SubnetID x 100
+
MAC
