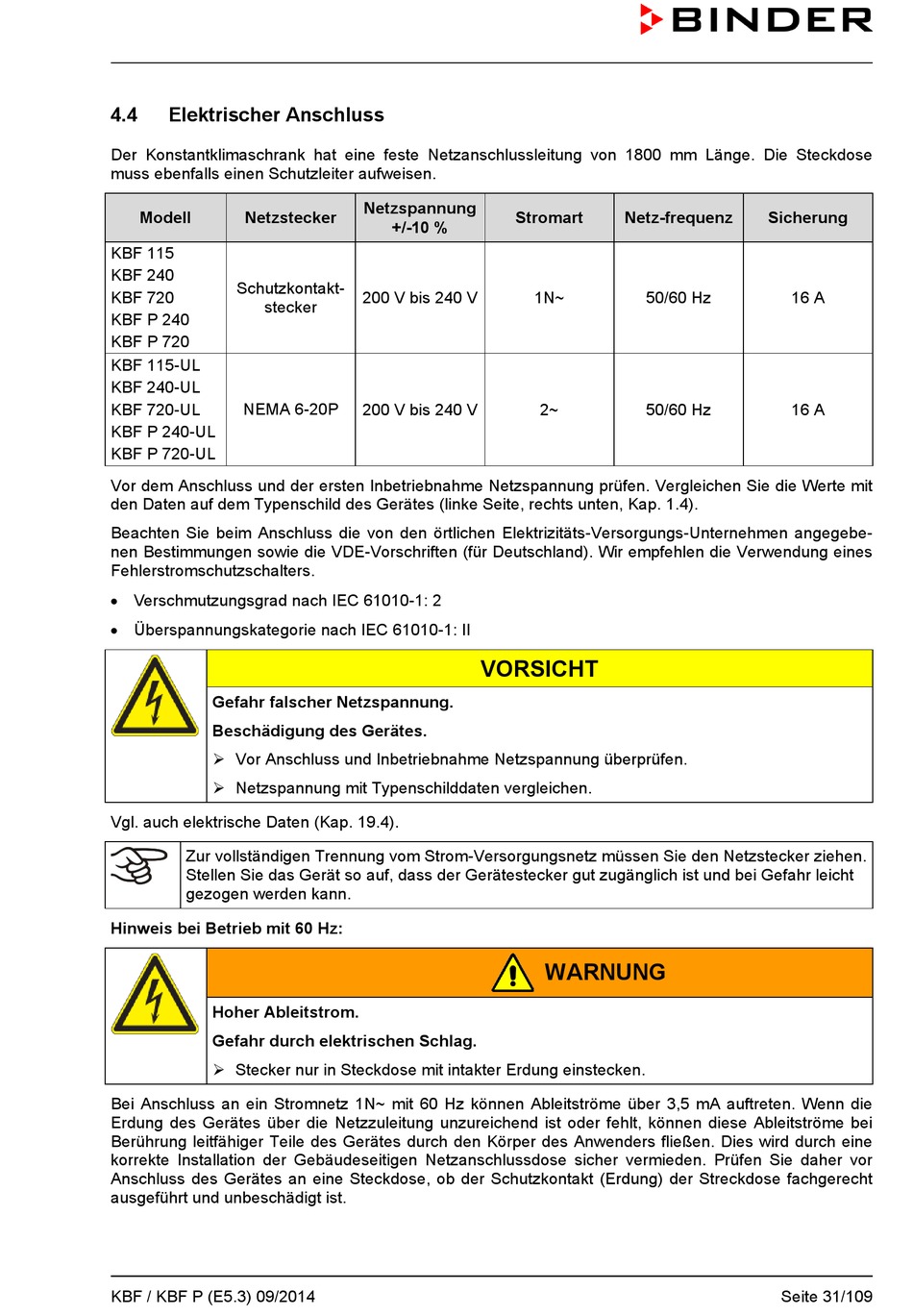

4.4
Elektrischer Anschluss
Der Konstantklimaschrank hat eine feste Netzanschlussleitung von 1800 mm Länge. Die Steckdose
muss ebenfalls einen Schutzleiter aufweisen.
Modell
Netzstecker
KBF 115
KBF 240
Schutzkontakt-
KBF 720
stecker
KBF P 240
KBF P 720
KBF 115-UL
KBF 240-UL
KBF 720-UL
NEMA 6-20P
KBF P 240-UL
KBF P 720-UL
Vor dem Anschluss und der ersten Inbetriebnahme Netzspannung prüfen. Vergleichen Sie die Werte mit
den Daten auf dem Typenschild des Gerätes (linke Seite, rechts unten, Kap. 1.4).
Beachten Sie beim Anschluss die von den örtlichen Elektrizitäts-Versorgungs-Unternehmen angegebe-
nen Bestimmungen sowie die VDE-Vorschriften (für Deutschland). Wir empfehlen die Verwendung eines
Fehlerstromschutzschalters.
• Verschmutzungsgrad nach IEC 61010-1: 2
• Überspannungskategorie nach IEC 61010-1: II
Gefahr falscher Netzspannung.
Beschädigung des Gerätes.
Vor Anschluss und Inbetriebnahme Netzspannung überprüfen.
Netzspannung mit Typenschilddaten vergleichen.
Vgl. auch elektrische Daten (Kap. 19.4).
Zur vollständigen Trennung vom Strom-Versorgungsnetz müssen Sie den Netzstecker ziehen.
Stellen Sie das Gerät so auf, dass der Gerätestecker gut zugänglich ist und bei Gefahr leicht
gezogen werden kann.
Hinweis bei Betrieb mit 60 Hz:
Hoher Ableitstrom.
Gefahr durch elektrischen Schlag.
Stecker nur in Steckdose mit intakter Erdung einstecken.
Bei Anschluss an ein Stromnetz 1N~ mit 60 Hz können Ableitströme über 3,5 mA auftreten. Wenn die
Erdung des Gerätes über die Netzzuleitung unzureichend ist oder fehlt, können diese Ableitströme bei
Berührung leitfähiger Teile des Gerätes durch den Körper des Anwenders fließen. Dies wird durch eine
korrekte Installation der Gebäudeseitigen Netzanschlussdose sicher vermieden. Prüfen Sie daher vor
Anschluss des Gerätes an eine Steckdose, ob der Schutzkontakt (Erdung) der Streckdose fachgerecht
ausgeführt und unbeschädigt ist.
KBF / KBF P (E5.3) 09/2014
Netzspannung
Stromart
+/-10 %
200 V bis 240 V
1N~
200 V bis 240 V
VORSICHT
Netz-frequenz
50/60 Hz
2~
50/60 Hz
WARNUNG
Sicherung
16 A
16 A
Seite 31/109
