4.

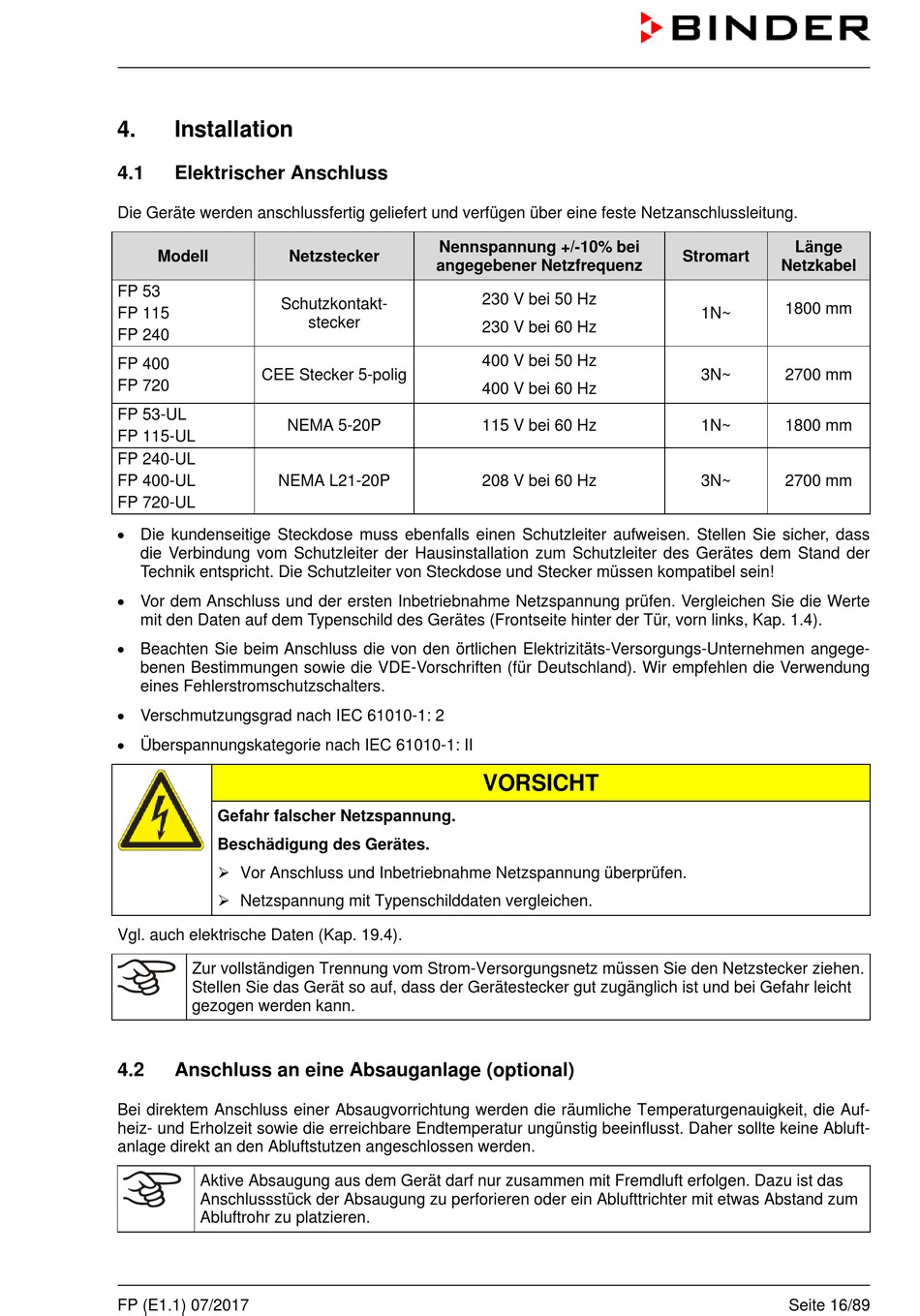

Installation

4.1

Elektrischer Anschluss

Die Geräte werden anschlussfertig geliefert und verfügen über eine feste Netzanschlussleitung.
Modell Netzstecker
FP 53
Schutzkontakt-
FP 115
FP 240
FP 400
CEE Stecker 5-polig
FP 720
FP 53-UL
NEMA 5-20P
FP 115-UL
FP 240-UL
FP 400-UL NEMA L21-20P
FP 720-UL
• Die kundenseitige Steckdose muss ebenfalls einen Schutzleiter aufweisen. Stellen Sie sicher, dass
die Verbindung vom Schutzleiter der Hausinstallation zum Schutzleiter des Gerätes dem Stand der
Technik entspricht. Die Schutzleiter von Steckdose und Stecker müssen kompatibel sein!
• Vor dem Anschluss und der ersten Inbetriebnahme Netzspannung prüfen. Vergleichen Sie die Werte
mit den Daten auf dem Typenschild des Gerätes (Frontseite hinter der Tür, vorn links, Kap. 1.4).
• Beachten Sie beim Anschluss die von den örtlichen Elektrizitäts-Versorgungs-Unternehmen angege-
benen Bestimmungen sowie die VDE-Vorschriften (für Deutschland). Wir empfehlen die Verwendung
eines Fehlerstromschutzschalters.
• Verschmutzungsgrad nach IEC 61010-1: 2
• Überspannungskategorie nach IEC 61010-1: II
Gefahr falscher Netzspannung.
Beschädigung des Gerätes.
 Vor Anschluss und Inbetriebnahme Netzspannung überprüfen.
 Netzspannung mit Typenschilddaten vergleichen.
Vgl. auch elektrische Daten (Kap. 19.4).
Zur vollständigen Trennung vom Strom-Versorgungsnetz müssen Sie den Netzstecker ziehen.
Stellen Sie das Gerät so auf, dass der Gerätestecker gut zugänglich ist und bei Gefahr leicht
gezogen werden kann.
4.2

Anschluss an eine Absauganlage (optional)

Bei direktem Anschluss einer Absaugvorrichtung werden die räumliche Temperaturgenauigkeit, die Auf-
heiz- und Erholzeit sowie die erreichbare Endtemperatur ungünstig beeinflusst. Daher sollte keine Abluft-
anlage direkt an den Abluftstutzen angeschlossen werden.
Aktive Absaugung aus dem Gerät darf nur zusammen mit Fremdluft erfolgen. Dazu ist das
Anschlussstück der Absaugung zu perforieren oder ein Ablufttrichter mit etwas Abstand zum
Abluftrohr zu platzieren.
FP (E1.1) 07/2017
Nennspannung +/-10% bei
angegebener Netzfrequenz
stecker
230 V bei 50 Hz
230 V bei 60 Hz
400 V bei 50 Hz
400 V bei 60 Hz
115 V bei 60 Hz
208 V bei 60 Hz
VORSICHT
Länge
Stromart
Netzkabel
1800 mm
1N~
3N~ 2700 mm
1N~ 1800 mm
3N~ 2700 mm
Seite 16/89
