2
Produktbeschreibung
2.3
Geräteübersicht
Vorderansicht
1
2
3

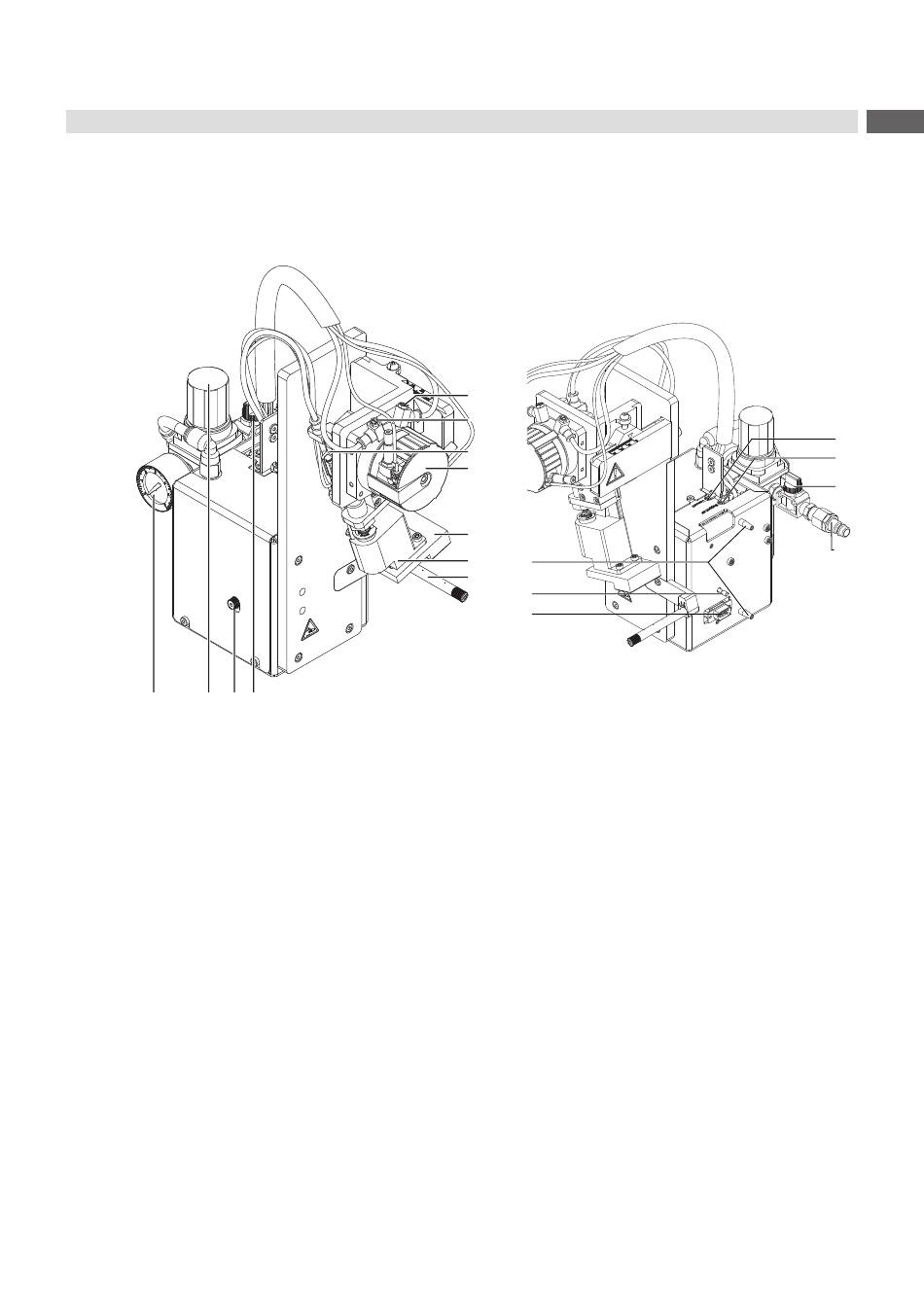

Bild 2
Geräteübersicht - Vorderansicht
1 Manometer an der Druckluftwartungseinheit
2 Stellventil an der Druckluftwartungseinheit
3 Rändelschraube zur Befestigung am Drucker
4 Absperrhahn Druckluft
5 Drosselventil Drehzylinder Einschwenkbewegung
6 Drosselventil Drehzylinder Ausschwenkbewegung
7 Hubzylinder
8 Drehzylinder
9 Stempel - kundenspezifisch
10 Stempelhalter
11 Blasrohr für die Stützluft
4
Rückansicht
5
6
7
8
9
10
12
11
3
13
Bild 3
Geräteübersicht - Rückansicht
12 Stifte zur ausrichtung gegenüber dem
Drucker
13 SUB-D 9 - Anschluss zum Drucker
14 Drosselventil Vakuum
15 Drosselventil Stützluft
16 Druckluftanschluss
7
14
15
2
16
