Installation
6
2.1
Geräteübersicht
1
2
3
4
5
6
7
8

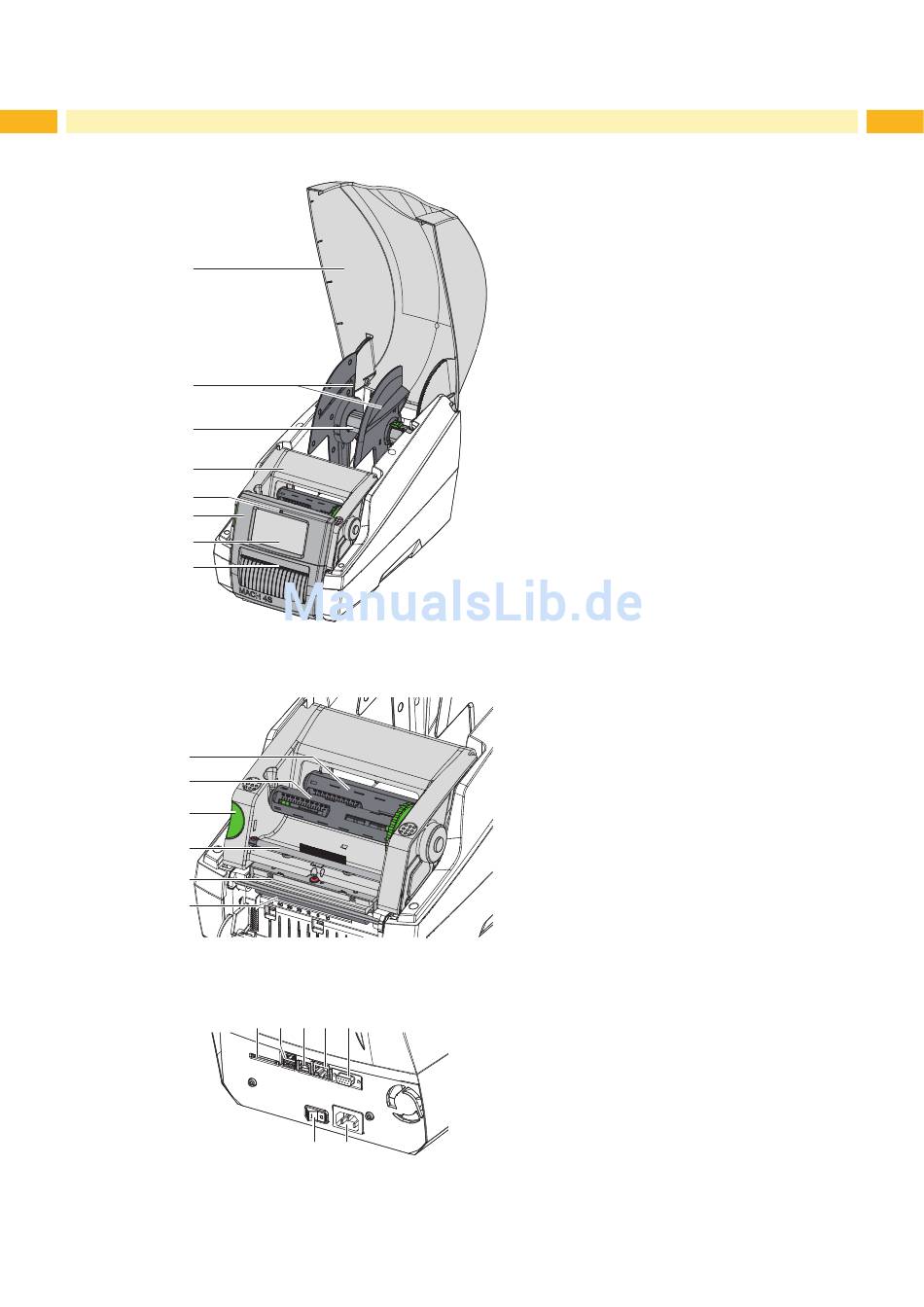

Bild 1
Übersicht
9
10
11
12
13
14
Bild 2
Druckmodul
Bild 3
Anschlüsse
15
16 17 18 19
20
21
1 Deckel
2 Randsteller
3 Rollenaufnahme
4 Druckmodul
5 LED "Gerät eingeschaltet"
6 Bedienfeld
7 Touchscreen-Display
8 Etikettenauslass
9 Kern Transferfolienabwickler
10 Kern Transferfolienaufwickler
11 Entriegelungstaster
12 Umlenkung für Transferfolie
13 Druckkopf
14 Druckwalze
15 Einschub für SD-Karte
16 2 USB-Master-Schnittstellen für Tastatur,
Scanner, USB-Speicher, Bluetooth-Adapter
oder Serviceschlüssel
17 USB-Full Speed Slave-Schnittstelle
18 Ethernet 10/100 Base-T
19 RS-232-Schnittstelle
20 Netzschalter
21 Netzanschluss
6
