2
Produktbeschreibung
2.5
Transportsicherung S3200
Die Transportsicherung für den Applikator S3200 fixiert die beweglichen Teile des Applikators während des Trans-
portes um Sach- und Personenschäden zu vermeiden.
!
Warnung!
Vor Montagearbeiten Drucker vom Netz trennen und Druckluftzufuhr unterbrechen um Beschädigungen
und Verletzungen durch unkontrollierte Bewegungen des Applikators zu vermeiden.
Warnung!
!
Verletzungsgefahr und Gefahr der Beschädigung des Applikators bei nicht sachgemäßem Betrieb.
Der Applikator darf nur sicher montiert an einem Drucker der SQUIX-Serie betrieben werden.

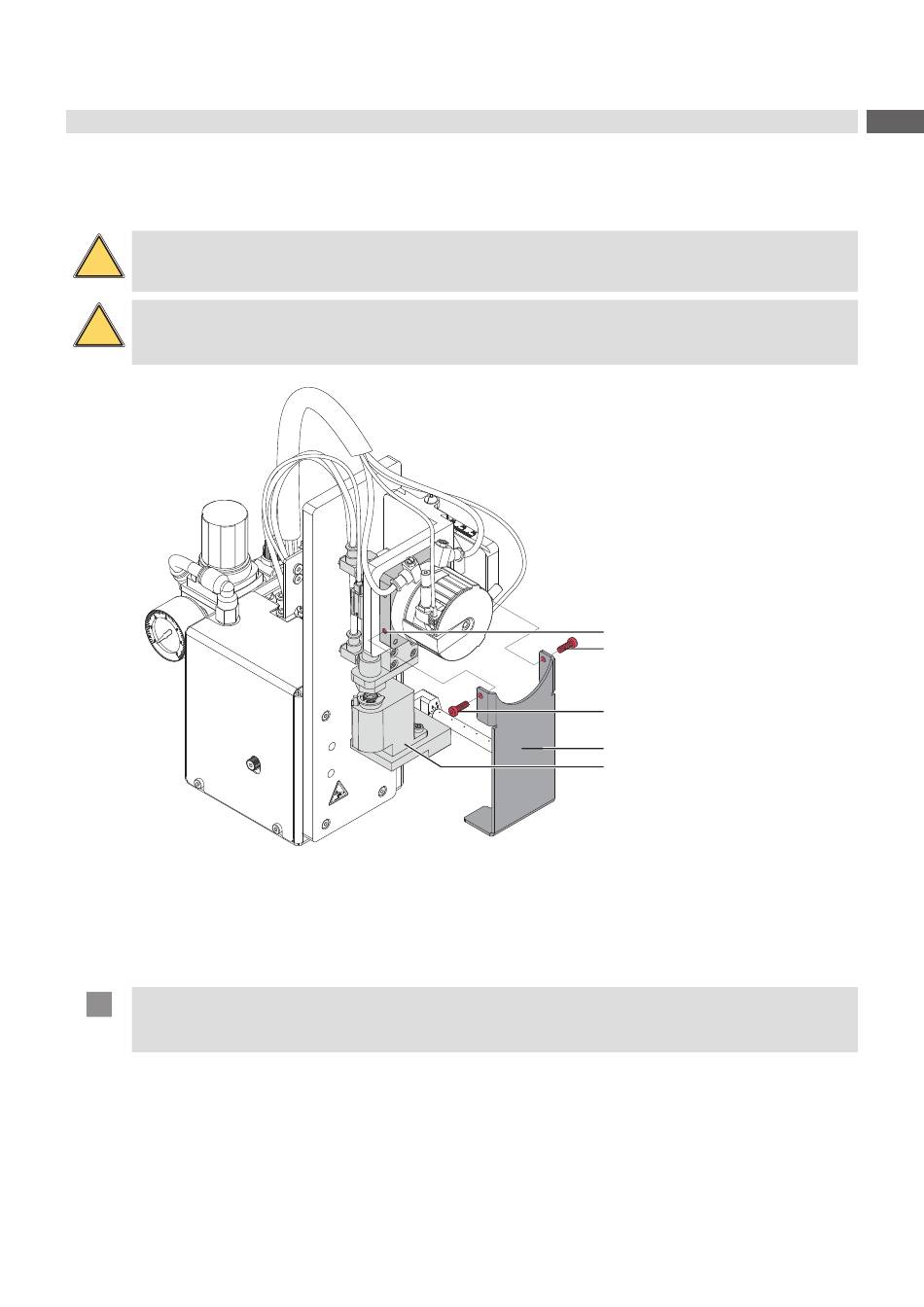

Bild 5
Transportsicherung
Transportsicherung entfernen
1. Schrauben (2) der Transportsicherung (3) lösen.
2. Transportsicherung (3) abnehmen.
!
Achtung!
Für einen Transport des Applikators immer die Transportsicherung einsetzen.
Transportsicherung und Schrauben bei Nichtgebrauch aufbewahren.
Transportesicherung einsetzen
1.
Schwenkarm (4) so drehen, dass die Stempelaufnahme in die Aussparung der Transportsicherung (3) passt.
Dies ist in etwa senkrecht nach unten.
2.
Transportsicherung (3) so ansetzen, dass die Löcher in der Transportsicherung (3) sich über den Gewinde-
bohrungen (1) auf beiden Seiten des Drehzylindersockels befinden.
3.
Schrauben (2) einsetzen und festziehen.
1
2
2
3
4
9
