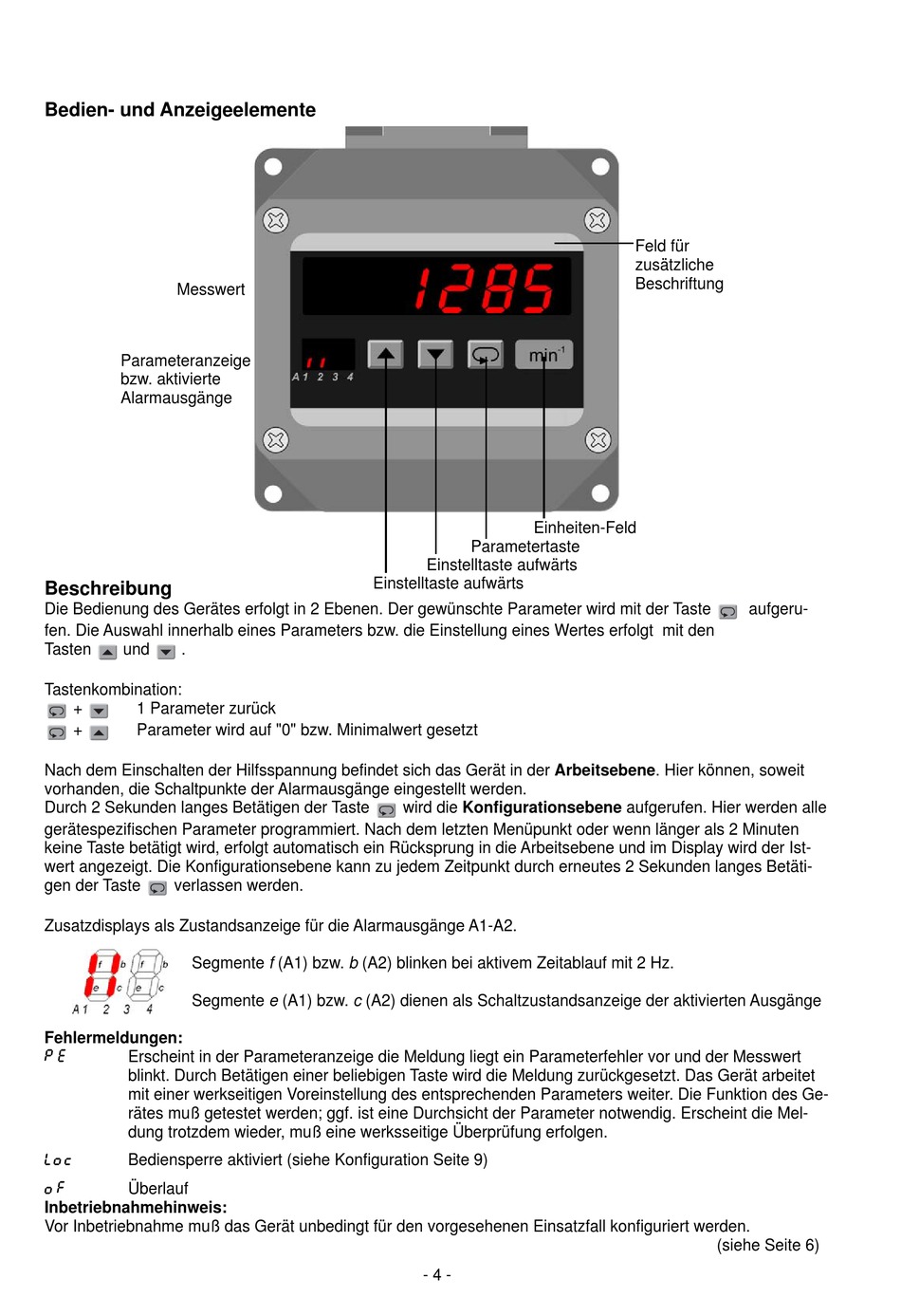

Bedien- und Anzeigeelemente
Messwert
Parameteranzeige
bzw. aktivierte
Alarmausgänge
Beschreibung
Die Bedienung des Gerätes erfolgt in 2 Ebenen. Der gewünschte Parameter wird mit der Taste
fen. Die Auswahl innerhalb eines Parameters bzw. die Einstellung eines Wertes erfolgt mit den
Tasten
und
.
Tastenkombination:
+
1 Parameter zurück
+
Parameter wird auf "0" bzw. Minimalwert gesetzt
Nach dem Einschalten der Hilfsspannung befindet sich das Gerät in der Arbeitsebene. Hier können, soweit
vorhanden, die Schaltpunkte der Alarmausgänge eingestellt werden.
Durch 2 Sekunden langes Betätigen der Taste
gerätespezifischen Parameter programmiert. Nach dem letzten Menüpunkt oder wenn länger als 2 Minuten
keine Taste betätigt wird, erfolgt automatisch ein Rücksprung in die Arbeitsebene und im Display wird der Ist-
wert angezeigt. Die Konfigurationsebene kann zu jedem Zeitpunkt durch erneutes 2 Sekunden langes Betäti-
gen der Taste
verlassen werden.
Zusatzdisplays als Zustandsanzeige für die Alarmausgänge A1-A2.
Segmente f (A1) bzw. b (A2) blinken bei aktivem Zeitablauf mit 2 Hz.
Segmente e (A1) bzw. c (A2) dienen als Schaltzustandsanzeige der aktivierten Ausgänge
Fehlermeldungen:
Erscheint in der Parameteranzeige die Meldung liegt ein Parameterfehler vor und der Messwert
blinkt. Durch Betätigen einer beliebigen Taste wird die Meldung zurückgesetzt. Das Gerät arbeitet
mit einer werkseitigen Voreinstellung des entsprechenden Parameters weiter. Die Funktion des Ge-
rätes muß getestet werden; ggf. ist eine Durchsicht der Parameter notwendig. Erscheint die Mel-
dung trotzdem wieder, muß eine werksseitige Überprüfung erfolgen.
Bediensperre aktiviert (siehe Konfiguration Seite 9)
Überlauf
Inbetriebnahmehinweis:
Vor Inbetriebnahme muß das Gerät unbedingt für den vorgesehenen Einsatzfall konfiguriert werden.
Einheiten-Feld
Parametertaste
Einstelltaste aufwärts
Einstelltaste aufwärts
wird die Konfigurationsebene aufgerufen. Hier werden alle
- 4 -
Feld für
zusätzliche
Beschriftung
aufgeru-
(siehe Seite 6)
