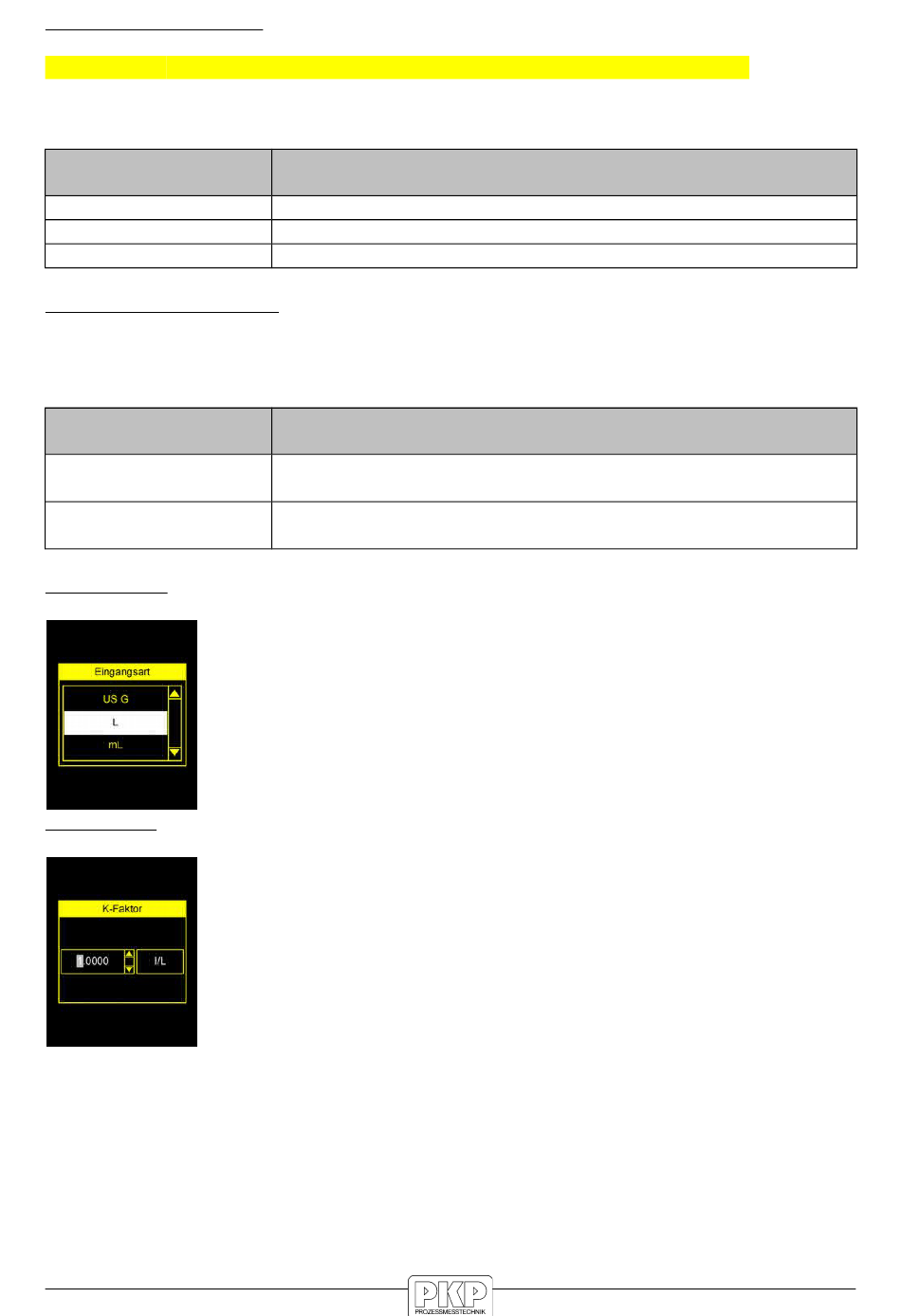

Analogeingangsmode:
Hinweis:
nur bei Sensoreingang 2 wenn Zuweisung = Analogeingang 1 ist
Nachfolgende Messbereiche stehen als analogen Sensoreingang zur Auswahl:
Mode
Messbereich (0-10V)
Messbereich (0-20mA)
Messbereich (4-20mA)
Berechnungsgrundlage:
Unter Berechnungsgrundlage kann zwischen K-Faktor und Messdatensätze ausgewählt
werden.
Berechnungsgrundlage
K-Faktor
Messdaten
BFC-Einheit:
Unter BFC-Einheit wird den AZ50 mitgeteilt auf welche Mengen Einheit
sich alle eingegebenen K-Faktoren beziehen. Wird die BFC-Einheit
geändert, werden alle eingegebenen K-Faktoren automatisch in die
neue Einheit umgerechnet.
Zur Auswahl stehen folgende Einheiten zur Verfügung
- Milliliter – Liter – US Gallonen – Britische Gallonen – Kubikmeter –
Messdaten:
Wurde unter Berechnungsgrundlage K-Faktor bzw. Messdaten aus-
gewählt erscheint nach dem Bestätigen mittels Enter ein Eingabe-
fenster, in welchen der K-Faktor bzw. die Messdaten (wie unter 6.0
beschrieben) eingegeben werden kann. Der K-Faktor bzw. Messdaten
können auch direkt im Einstellmenü (siehe Punkt 13.0) eingegeben
werden.
Beim K-Faktor muss nur die Kennzahl des Durchflusssensors in Impul-
se pro BFC-Einheit eingegeben werden.
AZ50 Bedienungsanleitung 02/2019
Spannungsmessung im Bereich von 0 – 10 V
Strommessung im Bereich von 0 – 20mA
Strommessung im Bereich von 4 – 20mA
Das AZ50 greift über den gesamten Durchflussbereich auf den
eingegebenen K-Faktor zurück.
Das AZ50 greift auf mehrere Durchflussmengen abhängige K-
Faktoren zurück (Tabelle).
Beschreibung
DC
DC
Beschreibung
DC
