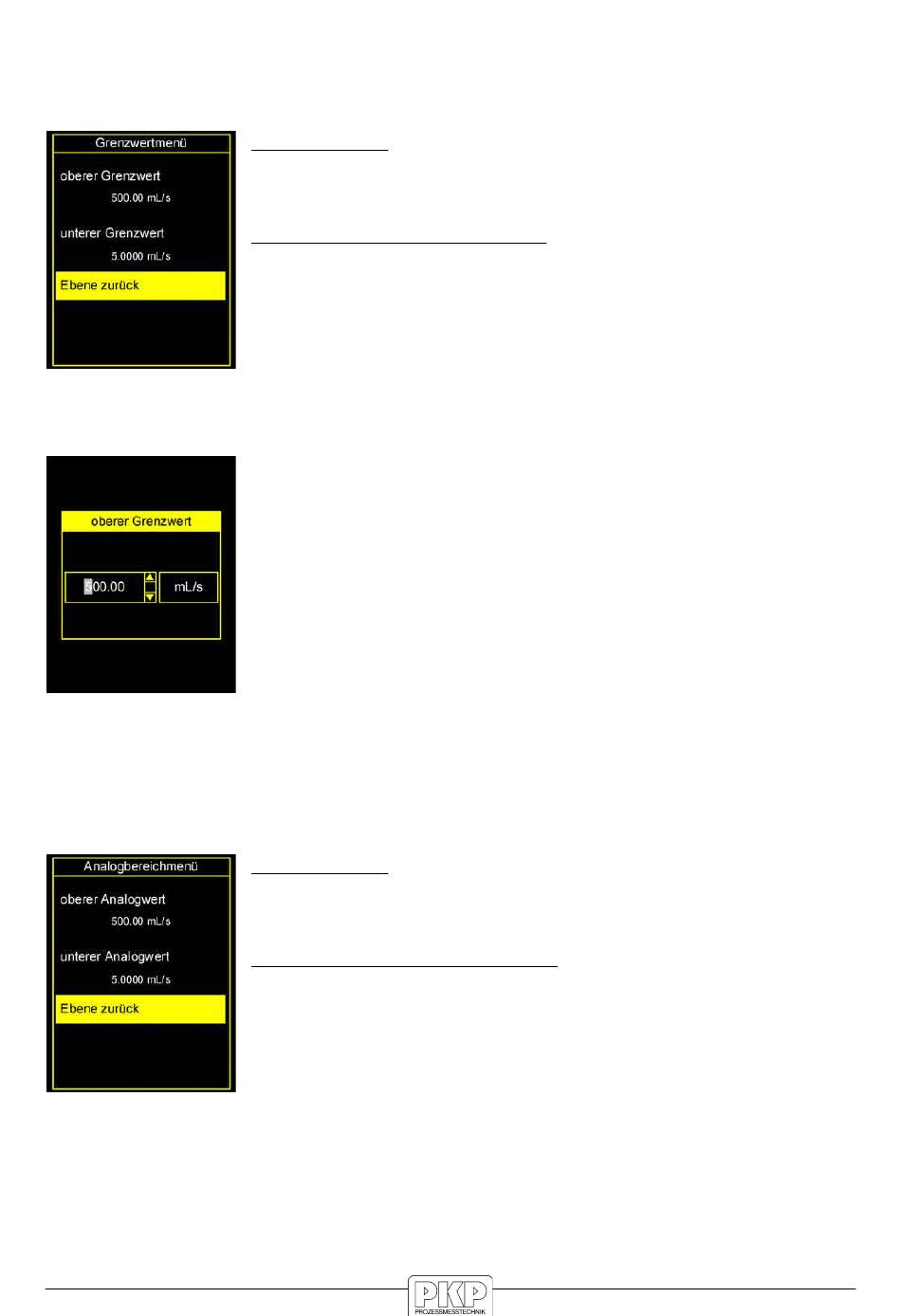

11.4 Grenzwerte
Angezeigt werden die aktuellen Einstellungen des oberen und unteren Grenzwertes (Limi-
ter). Siehe auch Erklärungen – Grenzwertüberwachung
den verschiedenen Ausgängen zugeordnet werden. Hierdurch kann diese Information
auch an übergeordnete Steuerungen übermittelt werden.
11.5 Analogbereich
(Nur für Analogversion)
Angezeigt werden die aktuellen Einstellungen des oberen und unteren Analogwertes.
Durch Betätigen der Taste Enter wird der ausgewählte Analogwert geöffnet. Hier wie unter
6.0 beschrieben den gewünschten Wert eingeben und mit der Taste Enter bestätigen.
Oberer und unterer Analogwert werden automatisch getauscht, wenn der obere Analog-
wert kleiner dem unteren Analogwert ist.
AZ50 Bedienungsanleitung 02/2019
Ebene zurück :
Rücksprung in das Parametermenü.
Oberer und unterer Grenzwert:
Der obere und untere Grenzwert dient dazu kritische Durchfluss-
mengen zum einen optisch durch den Farbumschlag des Displays
von Grün auf Rot (Grün = Durchfluss innerhalb der Grenzwerte,
Rot = Durchfluss außerhalb der Grenzwerte) zu signalisieren. Zum
anderen können die Grenzwerte bzw. deren Überschreiten auch
Durch Betätigen der Taste Enter wird der ausgewählte Grenzwert
geöffnet. Hier wie unter 6.0 beschrieben den gewünschten Wert
eingeben und mit der Taste Enter bestätigen.
Oberer und unterer Grenzwert werden automatisch getauscht,
wenn der obere Grenzwert kleiner dem unteren Grenzwert ist.
Ebene zurück :
Rücksprung in das Parametermenü.
Oberer und unterer Analogwert:
Der Analogwert dient z.B. dazu die aktuelle gemessene Durchfluss-
menge an übergeordnete Steuerungen zu übertragen oder einen
Datenschreiber zu Protokollzwecken zu betreiben.
Seite 17
