11.2 Einheit/Kontakt
Zur Auswahl stehen:
- 0,01 – 0,02 – 0,04 – 0,05 – 0,06 – 0,08 – 0,1 – 0,2 – 0,4 – 0,5 – 0,6 – 0,8 – 1 – 2 – 3 – 4
– 5 – 6 – 7 – 8 – 9 – 10 – 20 – 30 – 40 – 50 – 60 – 70 – 90 – 100 – 200 – 500 – 1000
11.3 Summenzähler
Sensoreingang 1 ... :
AZ50 Bedienungsanleitung 02/2019

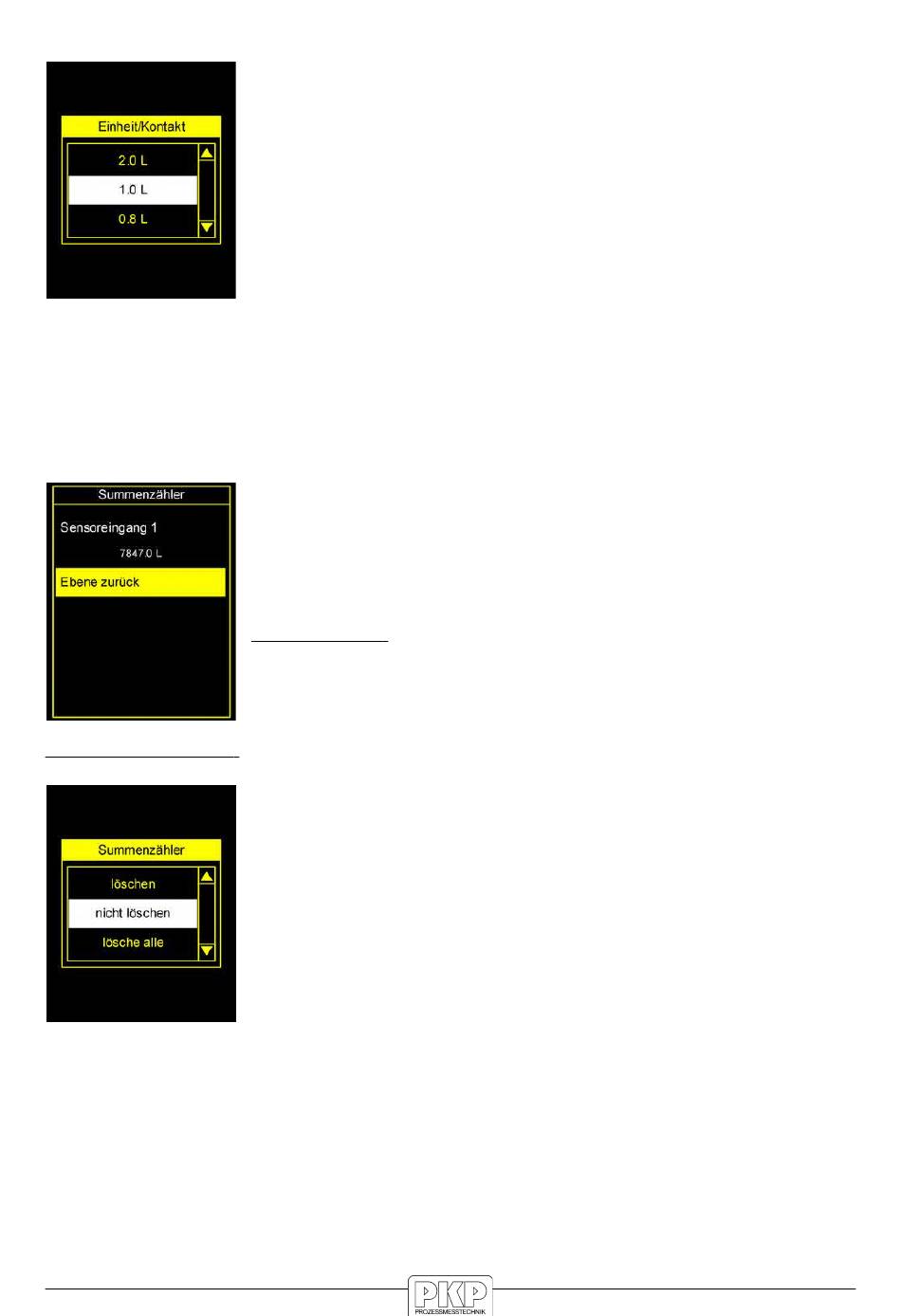

Der Menüpunkt Einheit/Kontakt ist speziell für die mengenpropor-
tionale Zudosierung gedacht. Hier wird je nach dem welcher
Kontaktabstand eingestellt wurde ein Signal in Bezug auf die
gemessene Menge ausgegeben. Zum Beispiel bedeutet 0,4 alle
400 mL (wenn L als Einheit gewählt wurde) wird ein Kontakt ausge-
geben.
Angezeigt werden je nach Variante des AZ50 die verschiedenen
Summenzähler (Totalizier) und deren aktueller Zählerstand und
Ebene zurück. Je nach Ausführung sind hier die Summenzähler
von Sensoreingang 1, Sensoreingang 2 und Kanalmathematik auf-
gelistet.
Ebene zurück :
Alle Einstellungen werden gespeichert und Rücksprung in das
Parametermenü.
Durch Betätigen der Taste Enter wird die Auswahl -Zählerstand
löschen/nicht löschengeöffnet. Die gewünschte Option anwählen
und mit Enter bestätigen, es wird gespeichert und zu dem „Menü"
Summenzähler zurückgekehrt.
Seite 16
