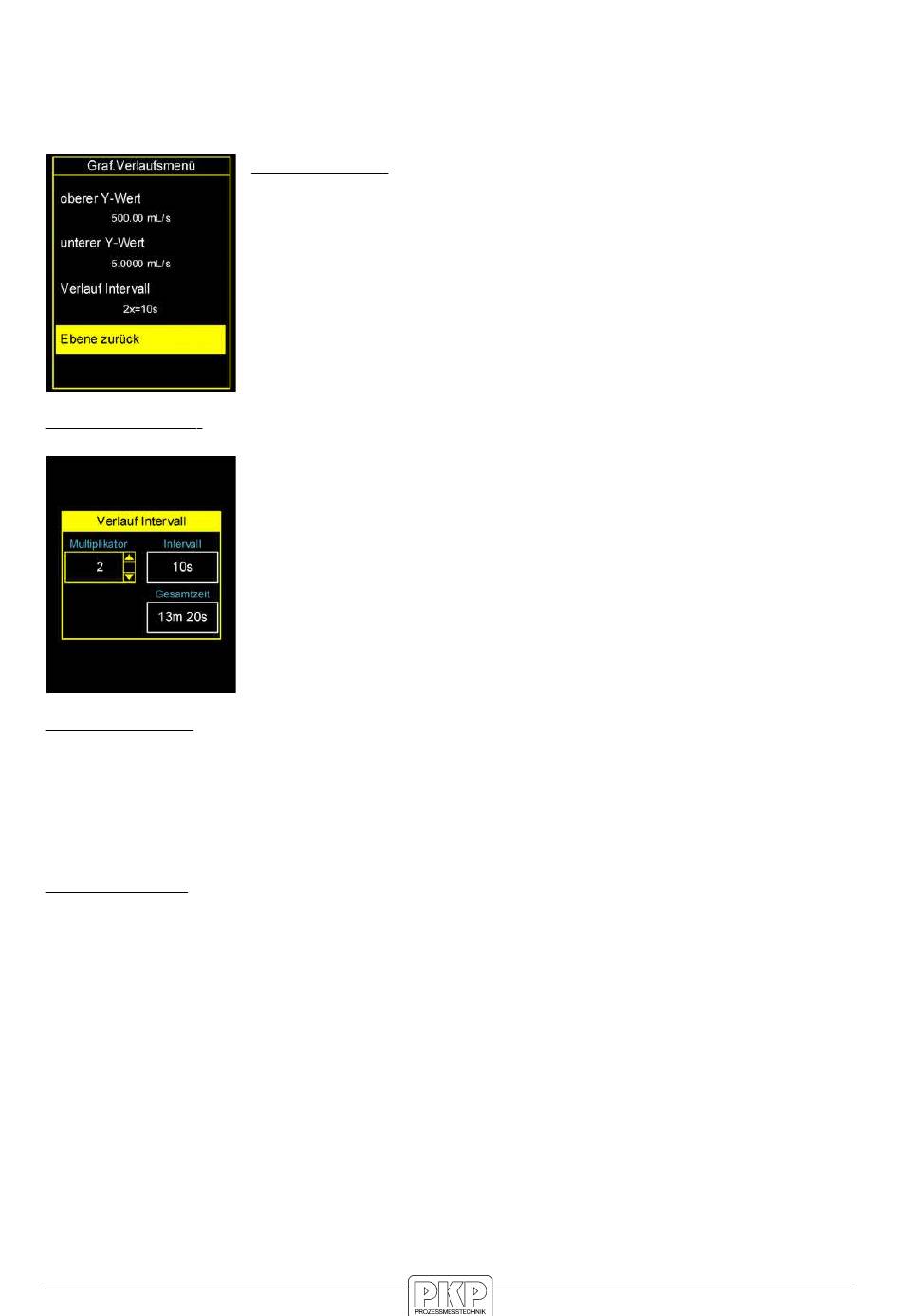

11.7 Grafisches Verlaufsmenü
Im grafischen Verlaufsmenü wird die grafische Verlaufsanzeige parametriert. Die grafische
Verlaufsanzeige ist eine Abbildung einer grafischen Balkenanzeige in Bezug auf die Zeit.
Verlauf Intervall :
Unterer Y-Wert :
Eingabe des unteren Y-Wertes für die Y-Achse in der gewählten Einheit.
Durch Betätigen der Taste Enter wird das Menü zur Eingabe des unteren Y-Wertes geöff -
net. Hier wie unter 6.0 beschrieben den gewünschten Wert eingeben und mit der Taste
Enter bestätigen.
Oberer Y-Wert :
Eingabe des oberen Y-Wertes für die Y-Achse in der gewählten Einheit.
Durch Betätigen der Taste Enter wird das Menü zur Eingabe des oberen Y-Wertes geöff -
net. Hier wie unter 6.0 beschrieben den gewünschten Wert eingeben und mit der Taste
Enter bestätigen.
AZ50 Bedienungsanleitung 02/2019
Ebene zurück :
Rücksprung in das Parametermenü.
Einstellung des Multiplikators (1 - 999) um die Intervallzeitdauer in
Sekunden festzulegen. Dabei ergibt sich die Intervallzeitdauer aus
dem Produkt des Multiplikators und der eingestellten Messtorzeit.
Außer dem berechneten Intervall wird auch noch der gesamte dar-
gestellte Zeitraum angezeigt.
Seite 19
