12.4.4

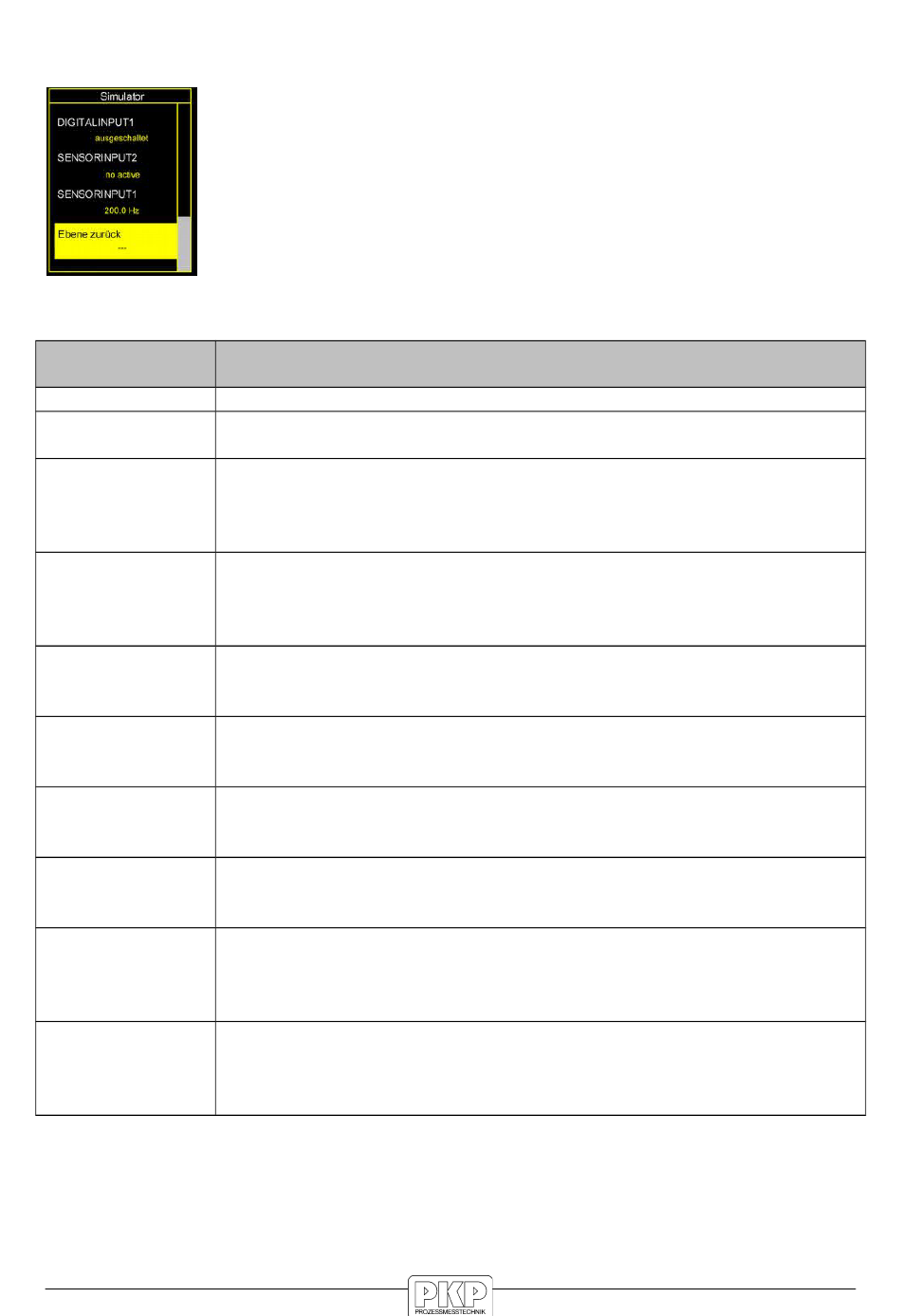

Simulator
Mit dem Simulator kann die Verdrahtung und die Ein- und Ausgangs-
funktionen vom angeschlossenen AZ50 in der Betriebsumgebung
getestet und geprüft werden. Hierzu sind nachfolgend aufgelistete
Punkte mit den Tasten Aufwärts / Abwärts auswählbar und bei Ausgän-
gen mit den Tasten Rechts / Links die Ausgaben einstellbar. Wird der
Punkt „Ebene zurück" mit der Enter-Taste bestätigt, gelangt man ins
Systemmenü zurück
Nachfolgend werden alle Möglichkeiten aufgelistet beschrieben:
Simulation
Sensorinput1
Sensorinput2
Digitalinput1
Digitalinput2
Digitaloutput1
Digitaloutput2
Digitaloutput3
Digitaloutput4
Analogoutput1
Sensortemperatu
r
AZ50 Bedienungsanleitung 02/2019
Anzeige der aktuellen Frequenz von Sensoreingang 1 in Hertz
Anzeige der aktuellen Frequenz von Sensoreingang 2 in Hertz. Wird
„no active" angezeigt, so ist der Sensoreingang nicht verfügbar.
Anzeige vom aktuellen Zustandes vom digitalen Eingang 1. Außer den
beiden Zuständen ein- bzw. ausgeschaltet kann noch „no active"
angezeigt werden, wenn der Eingang nicht vorhanden ist bzw. als
Sensoreingang 2 zugewiesen wurde.
Anzeige vom aktuellen Zustandes vom digitalen Eingang 2. Außer den
beiden Zuständen ein- bzw. ausgeschaltet kann noch „no active"
angezeigt werden, wenn der Eingang nicht vorhanden ist bzw. als
Sensoreingang 2 zugewiesen wurde.
Anzeige und Zustandsänderung von digitalen Ausgang 1 (SSR1). Die
Zustandsänderung wird mit den Tasten Rechts/Links gemacht. Wird
„no active" angezeigt, so ist der Ausgang nicht verfügbar.
Anzeige und Zustandsänderung von digitalen Ausgang 2 (SSR2). Die
Zustandsänderung wird mit den Tasten Rechts/Links gemacht. Wird
„no active" angezeigt, so ist der Ausgang nicht verfügbar.
Anzeige und Zustandsänderung von digitalen Ausgang 3 (LSS1). Die
Zustandsänderung wird mit den Tasten Rechts/Links gemacht. Wird
„no active" angezeigt, so ist der Ausgang nicht verfügbar.
Anzeige und Zustandsänderung von digitalen Ausgang 4 (LSS2). Die
Zustandsänderung wird mit den Tasten Rechts/Links gemacht. Wird
„no active" angezeigt, so ist der Ausgang nicht verfügbar.
Anzeige und Ausgangswertänderung von analogen Ausgang 1 je nach
Ausgangsart (0 oder 4 bis 20mA oder 0 – 10V). Die Wertänderung
wird mit den Tasten Rechts/Links gemacht und erfolgt in 1er Schritten.
Wird „no active" angezeigt, so ist der Ausgang nicht verfügbar.
Anzeige vom aktuellen Spannungswert des Temperaturmessein-
ganges. Es wird nur die gemessene Spannung in Volt angezeigt. Wird
„no active" angezeigt, so ist der Temperaturmesseingang nicht verfüg-
bar.
Beschreibung
Seite 44
