4.0 Das Display - z.B. Durchflussanzeige

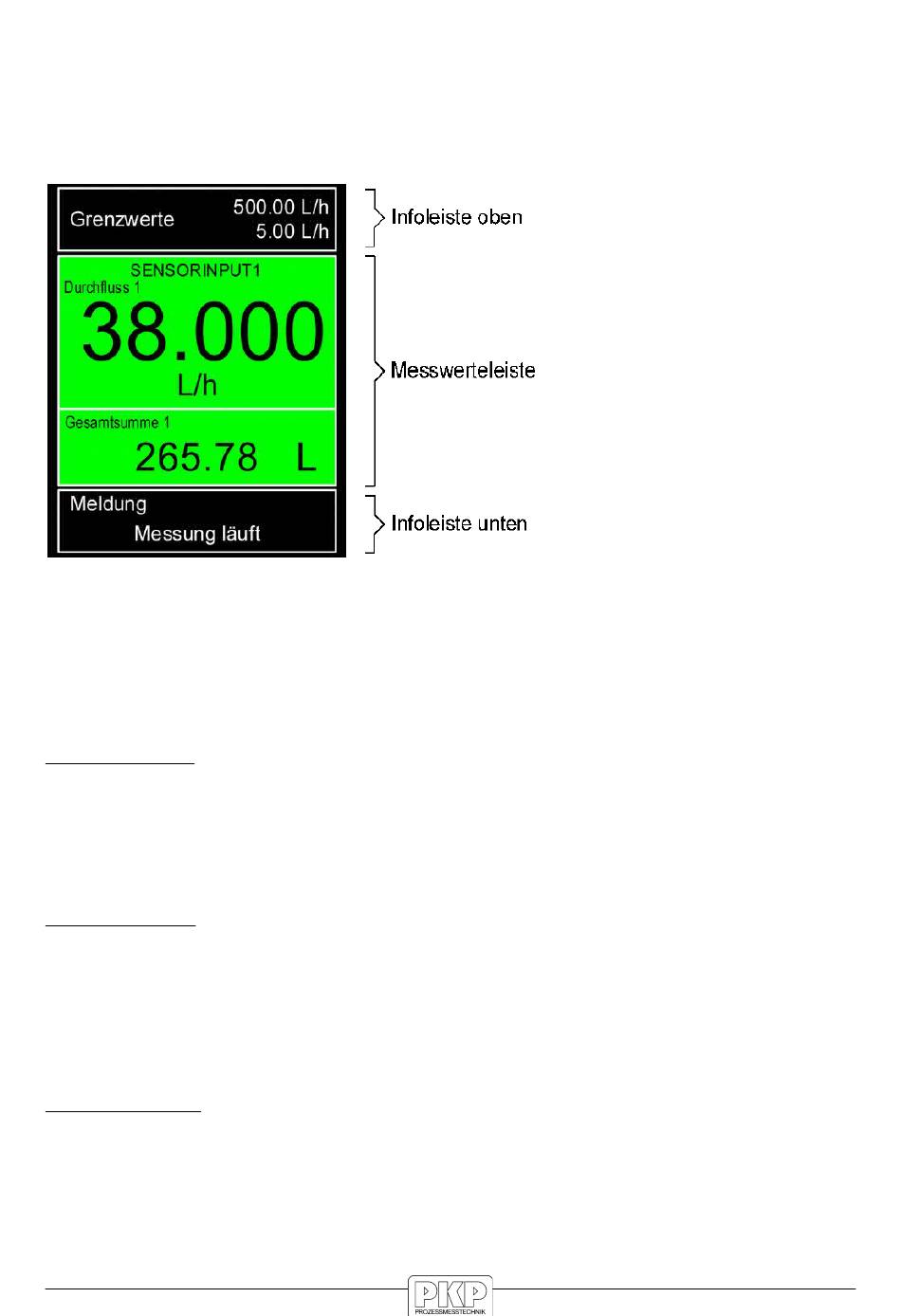

Das Display des AZ50´s ist in drei Bereiche unterteilt:
Die Messwertleiste ist zweigeteilt. Das größere Feld zeigt den aktuellen Darstellungswert
z.B. Durchfluss SE1, an und das kleinere untere Feld zeigt den nachfolgenden Darstel-
lungswert, z.B. Gesamtsumme SE1, an.
Infoleiste oben:
Anzeige von Parametern in Abhängigkeit zur aktuellen Messwertleiste-Darstellung. Zum
Beispiel: Durchflussanzeige -> Grenzwerte, Analogausgangswert -> Bereichsgrenzen
Messwertleiste:
Anzeige der aktuellen Durchflussmenge, den Summenzählerwert, die Restmenge des Vor-
wahlzählers, je nach Auswahl und Funktionsaktivität. Zusätzlich kann auch die Funktion
grafischer Verlauf dargestellt werden.
Infoleiste unten:
Anzeige von Statusmeldungen
