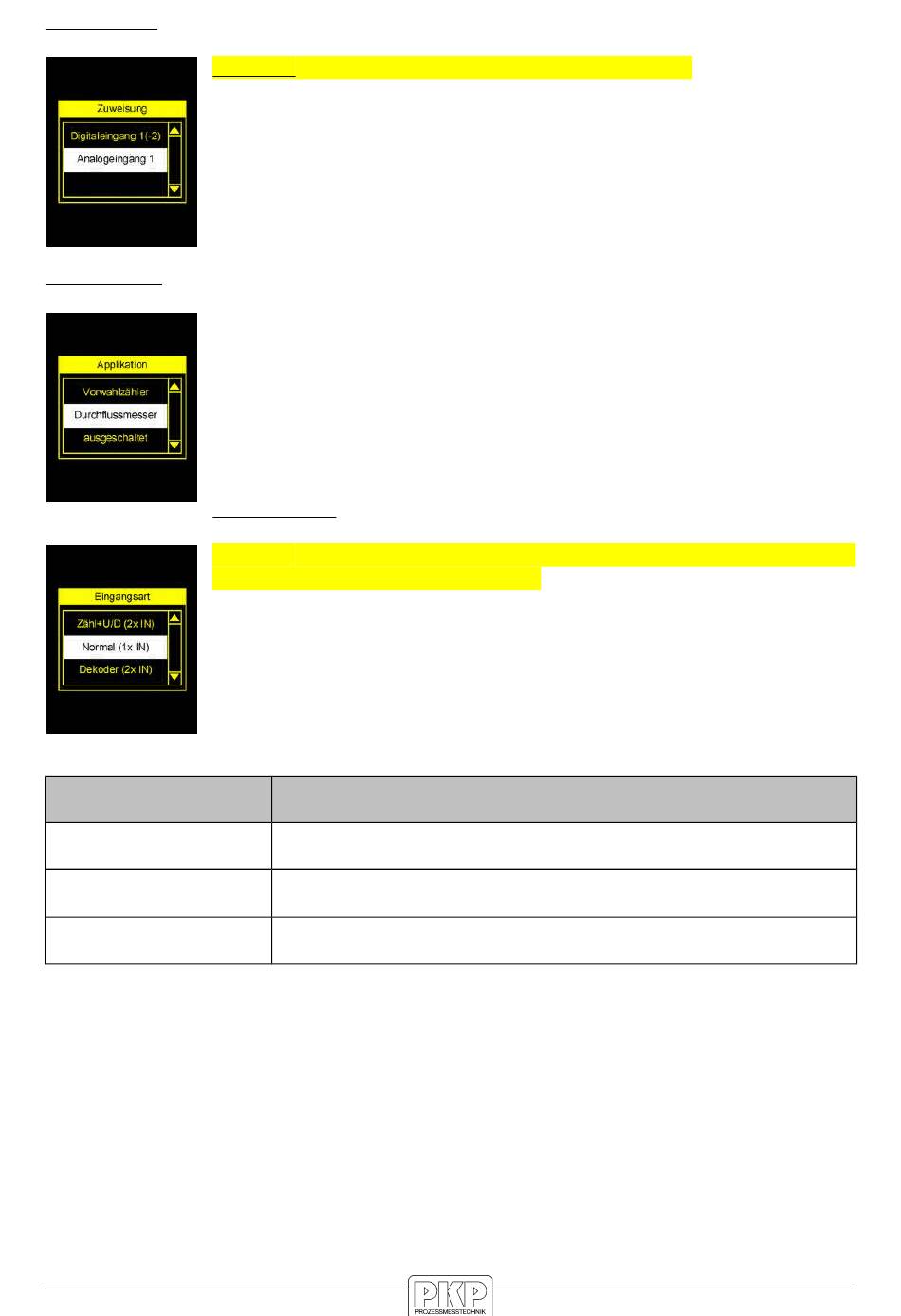

Zuweisung:
Hinweis:
Der Sensoreingang 2 kann hier dem digitalen Eingang 1 oder dem Ana-
logeingang 1 zugeordnet werden. Wird der analoge Eingang 1 gewählt,
so verändert sich das Menü und anstelle Eingangsart wird der Menü-
punkt Analogeingangsmode eingeblendet. So können auch analoge
Geber bzw. analoge Rückmeldungen von Pumpen als Sensorsignal
verwendet werden.
Applikation:
Zur Auswahl stehen die Optionen Durchflussmesser und Vorwahlzäh-
ler. Die Applikation Durchflussmesser dient zur Überwachung, Auswer-
tung und Visualisierung des Durchflusses. Die Applikation Vorwahlzäh-
ler wird zum Abfüllen von Flüssigkeiten verwendet, indem die als Vor-
wahlmenge eingegebene Menge ausgegeben wird. Selbstverständlich
ist die Überwachung des Durchflusses hinsichtlich Menge/Zeit und Ana-
logwertausgabe während des laufenden Prozesses aktiv.
Eingangsart:
Hinweis:
Zuweisung = Digitaleingang 1(-2) ist
Je nach werksseitig im Durchflusssensor verbauten Impulserfassung
stehen die drei folgenden Möglichkeiten für die Eingangsart zur Aus-
wahl:
Eingangsart
Normal (1xIN)
Zähl+U/D (2x IN)
Dekoder (2x IN)
AZ50 Bedienungsanleitung 02/2019
nur bei Sensoreingang 2 vorhanden
bei Sensoreingang 1 und bei Sensoreingang 2 wenn
Impulserfassung mittels Hallsonde (Standard). Es wird ein Digi-
taleingang benötigt
Impulserfassung mittels kodierter Hallsonde für Vor und Rück-
wärtszählung. Es werden zwei Digitaleingänge benötigt.
Impulserfassung mittels Inkrementalgeber. Es werden zwei
Digitaleingänge benötigt.
Beschreibung
Seite 21
