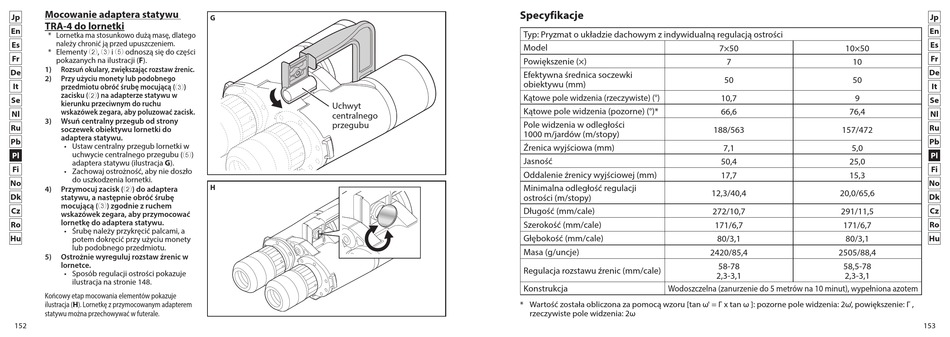

Mocowanie adaptera statywu
Jp
TRA-4 do lornetki
En
* Lornetka ma stosunkowo dużą masę, dlatego
należy chronić ją przed upuszczeniem.
Es
* Elementy 2 , 3 i 5 odnoszą się do części
Fr
pokazanych na ilustracji (F).
1) Rozsuń okulary, zwiększając rozstaw źrenic.
De
2) Przy użyciu monety lub podobnego
It
przedmiotu obróć śrubę mocującą ( 3 )
zacisku ( 2 ) na adapterze statywu w
Se
kierunku przeciwnym do ruchu
wskazówek zegara, aby poluzować zacisk.
Nl
3) Wsuń centralny przegub od strony
Ru
soczewek obiektywu lornetki do
adaptera statywu.
Pb
• Ustaw centralny przegub lornetki w
Pl uchwycie centralnego przegubu ( 5 )
adaptera statywu (ilustracja G).
Fi
• Zachowaj ostrożność, aby nie doszło
do uszkodzenia lornetki.
No
4) Przymocuj zacisk ( 2 ) do adaptera
Dk
statywu, a następnie obróć śrubę
mocującą ( 3 ) zgodnie z ruchem
Cz
wskazówek zegara, aby przymocować
lornetkę do adaptera statywu.
Ro
• Śrubę należy przykręcić palcami, a
Hu
potem dokręcić przy użyciu monety
lub podobnego przedmiotu.
5) Ostrożnie wyreguluj rozstaw źrenic w
lornetce.
• Sposób regulacji ostrości pokazuje
ilustracja na stronie 148.
Końcowy etap mocowania elementów pokazuje
ilustracja (H). Lornetkę z przymocowanym adapterem
statywu można przechowywać w futerale.
152
G
Uchwyt
centralnego
przegubu
H
Specyfikacje
Typ: Pryzmat o układzie dachowym z indywidualną regulacją ostrości
Model
Powiększenie (×)
Efektywna średnica soczewki
obiektywu (mm)
Kątowe pole widzenia (rzeczywiste) (°)
Kątowe pole widzenia (pozorne) (°)*
Pole widzenia w odległości
1000 m/jardów (m/stopy)
Źrenica wyjściowa (mm)
Jasność
Oddalenie źrenicy wyjściowej (mm)
Minimalna odległość regulacji
ostrości (m/stopy)
Długość (mm/cale)
Szerokość (mm/cale)
Głębokość (mm/cale)
Masa (g/uncje)
Regulacja rozstawu źrenic (mm/cale)
Konstrukcja Wodoszczelna (zanurzenie do 5 metrów na 10 minut), wypełniona azotem
* Wartość została obliczona za pomocą wzoru [tan ω' = Γ x tan ω ]: pozorne pole widzenia: 2ω' , powiększenie: Γ ,
rzeczywiste pole widzenia: 2ω
7×50 10×50
7 10
50 50
10,7 9
66,6 76,4
188/563 157/472
7,1 5,0
50,4 25,0
17,7 15,3
12,3/40,4 20,0/65,6
272/10,7 291/11,5
171/6,7 171/6,7
80/3,1 80/3,1
2420/85,4 2505/88,4
58-78 58,5-78
2,3-3,1 2,3-3,1
