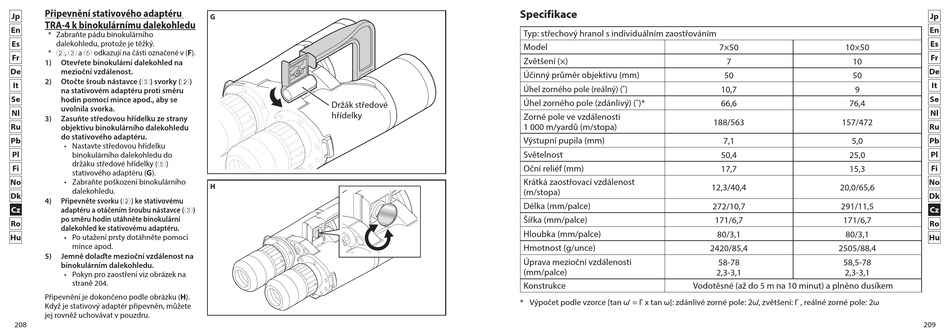

Připevnění stativového adaptéru
Jp
TRA-4 k binokulárnímu dalekohledu
En
* Zabraňte pádu binokulárního
Es
dalekohledu, protože je těžký.
* 2 , 3 a 5 odkazují na části označené v (F).
Fr
1) Otevřete binokulární dalekohled na
De mezioční vzdálenost.
2) Otočte šroub nástavce ( 3 ) svorky ( 2 )
It
na stativovém adaptéru proti směru
Se
hodin pomocí mince apod., aby se
uvolnila svorka.
Nl
3) Zasuňte středovou hřídelku ze strany
Ru
objektivu binokulárního dalekohledu
do stativového adaptéru.
Pb
• Nastavte středovou hřídelku
Pl
binokulárního dalekohledu do
držáku středové hřídelky ( 5 )
Fi
stativového adaptéru (G).
No
• Zabraňte poškození binokulárního
dalekohledu.
Dk
4) Připevněte svorku ( 2 ) ke stativovému
Cz
adaptéru a otáčením šroubu nástavce ( 3 )
po směru hodin utáhněte binokulární
Ro
dalekohled ke stativovému adaptéru.
Hu • Po utažení prsty dotáhněte pomocí
mince apod.
5) Jemně dolaďte mezioční vzdálenost na
binokulárním dalekohledu.
• Pokyn pro zaostření viz obrázek na
straně 204.
Připevnění je dokončeno podle obrázku (H).
Když je stativový adaptér připevněn, můžete
jej rovněž uchovávat v pouzdru.
208
G
Držák středové
hřídelky
H
Specifikace
Typ: střechový hranol s individuálním zaostřováním
Model
Zvětšení (×)
Účinný průměr objektivu (mm)
Úhel zorného pole (reálný) (˚)
Úhel zorného pole (zdánlivý) (˚)*
Zorné pole ve vzdálenosti
1 000 m/yardů (m/stopa)
Výstupní pupila (mm)
Světelnost
Oční reliéf (mm)
Krátká zaostřovací vzdálenost
(m/stopa)
Délka (mm/palce)
Šířka (mm/palce)
Hloubka (mm/palce)
Hmotnost (g/unce)
Úprava mezioční vzdálenosti
(mm/palce)
Konstrukce Vodotěsné (až do 5 m na 10 minut) a plněno dusíkem
* Výpočet podle vzorce [tan ω' = Γ x tan ω]: zdánlivé zorné pole: 2ω' , zvětšení: Γ , reálné zorné pole: 2ω
7×50 10×50
7 10
50 50
10,7 9
66,6 76,4
188/563 157/472
7,1 5,0
50,4 25,0
17,7 15,3
12,3/40,4 20,0/65,6
272/10,7 291/11,5
171/6,7 171/6,7
80/3,1 80/3,1
2420/85,4 2505/88,4
58-78 58,5-78
2,3-3,1 2,3-3,1
