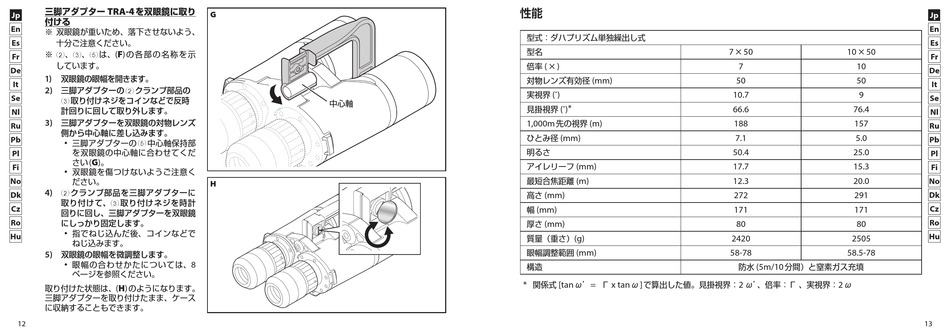

三脚アダプター
TRA-4
を双眼鏡に取り
Jp
付ける
En
※ 双眼鏡が重いため、落下させないよう、
十分ご注意ください。
Es
※ 2 、 3 、 5 は、
(F)
の 各 部 の 名 称 を 示
Fr
しています。
De
双眼鏡の眼幅を開きます。
1)
It
2)
三脚アダプターの 2 クランプ部品の
Se
3 取り付けネジをコインなどで反時
計回りに回して取り外します。
Nl
3)
三脚アダプターを双眼鏡の対物レンズ
Ru
側から中心軸に差し込みます。
Pb
• 三脚アダプターの 5 中心軸保持部
を双眼鏡の中心軸に合わせてくだ
Pl
さい
。
(G)
Fi
• 双眼鏡を傷つけないようご注意く
No
ださい。
2 クランプ部品を三脚アダプターに
4)
Dk
取り付けて、 3 取り付けネジを時計
Cz
回りに回し、三脚アダプターを双眼鏡
Ro
にしっかり固定します。
• 指でねじ込んだ後、コインなどで
Hu
ねじ込みます。
5)
双眼鏡の眼幅を微調整します。
• 眼幅の合わせかたについては、
ページを参照ください。
取り付けた状態は、
(H)
のようになります。
三脚アダプターを取り付けたまま、ケース
に収納することもできます。
12
G
中心軸
H
8
性能
型式：ダハプリズム単独繰出し式
型名
倍率
×
(
)
対物レンズ有効径
(mm)
実視界
(
)
˚
見掛視界
) *
(
˚
先の視界
1,000m
(m)
ひとみ径
(mm)
明るさ
アイレリーフ
(mm)
最短合焦距離
(m)
高さ
(mm)
幅
(mm)
厚さ
(mm)
質量（重さ）
(g)
眼幅調整範囲
(mm)
構造
関係式
ω'
Γ
ω
で算出した値。見掛視界：
*
[tan
=
x tan
]
×
×
7
50
10
50
7
10
50
50
10.7
9
66.6
76.4
188
157
7.1
5.0
50.4
25.0
17.7
15.3
12.3
20.0
272
291
171
171
80
80
2420
2505
58-78
58.5-78
防水
分間）と窒素ガス充填
(5m/10
ω' 、倍率：Γ 、実視界：
ω
2
2
Jp
En
Es
Fr
De
It
Se
Nl
Ru
Pb
Pl
Fi
No
Dk
Cz
Ro
Hu
13
