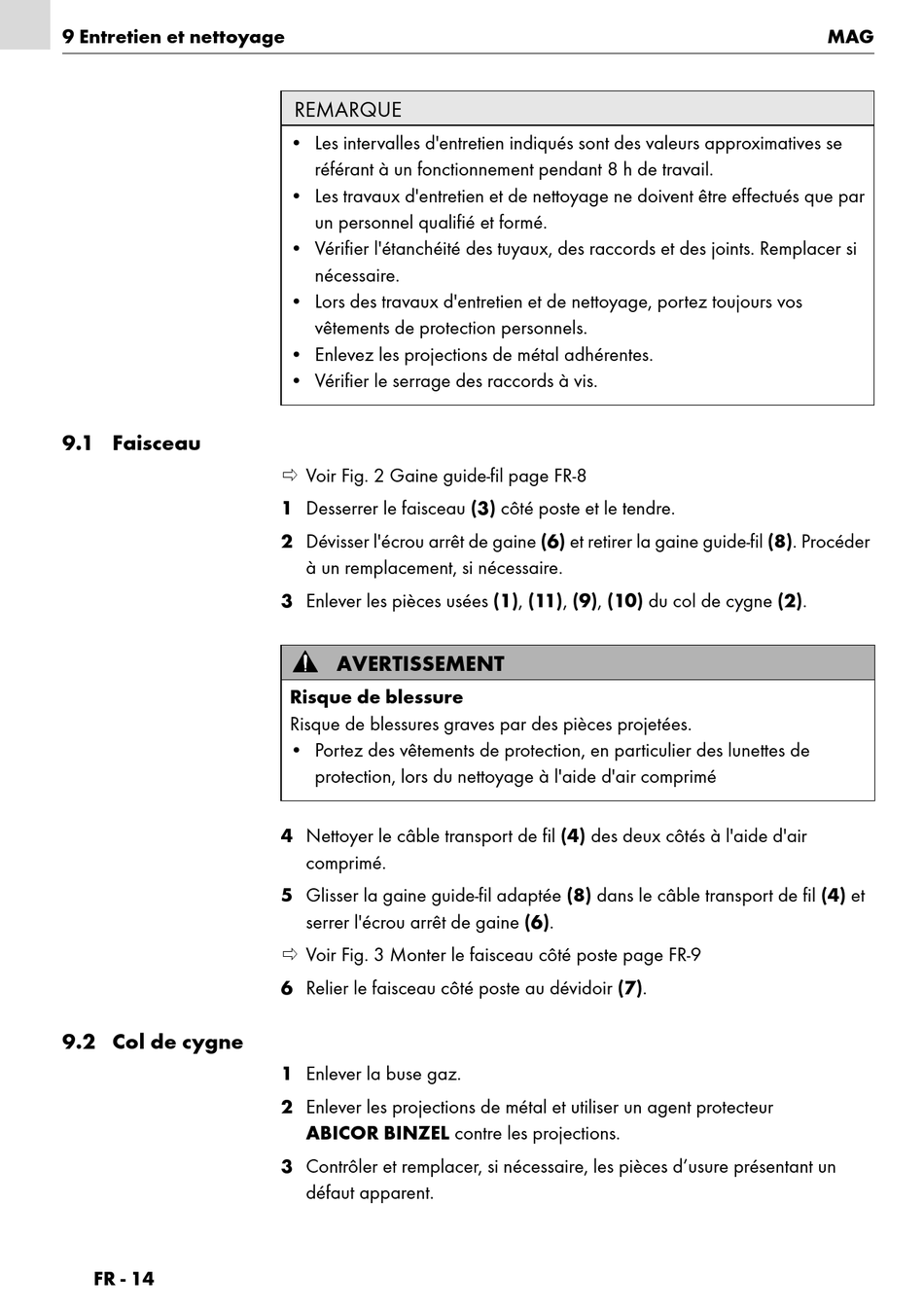

9 Entretien et nettoyage
9.1 Faisceau

9.2 Col de cygne

FR - 14
REMARQUE
• Les intervalles d'entretien indiqués sont des valeurs approximatives se
référant à un fonctionnement pendant 8 h de travail.
• Les travaux d'entretien et de nettoyage ne doivent être effectués que par
un personnel qualifié et formé.
• Vérifier l'étanchéité des tuyaux, des raccords et des joints. Remplacer si
nécessaire.
• Lors des travaux d'entretien et de nettoyage, portez toujours vos
vêtements de protection personnels.
• Enlevez les projections de métal adhérentes.
• Vérifier le serrage des raccords à vis.
 Voir Fig. 2 Gaine guide-fil page FR-8
1 Desserrer le faisceau (3) côté poste et le tendre.
2 Dévisser l'écrou arrêt de gaine (6) et retirer la gaine guide-fil (8). Procéder
à un remplacement, si nécessaire.
3 Enlever les pièces usées (1), (11), (9), (10) du col de cygne (2).
AVERTISSEMENT
Risque de blessure
Risque de blessures graves par des pièces projetées.
• Portez des vêtements de protection, en particulier des lunettes de
protection, lors du nettoyage à l'aide d'air comprimé
4 Nettoyer le câble transport de fil (4) des deux côtés à l'aide d'air
comprimé.
5 Glisser la gaine guide-fil adaptée (8) dans le câble transport de fil (4) et
serrer l'écrou arrêt de gaine (6).
 Voir Fig. 3 Monter le faisceau côté poste page FR-9
6 Relier le faisceau côté poste au dévidoir (7).
1 Enlever la buse gaz.
2 Enlever les projections de métal et utiliser un agent protecteur
ABICOR BINZEL contre les projections.
3 Contrôler et remplacer, si nécessaire, les pièces d'usure présentant un
défaut apparent.
MAG
