Bauanleitung

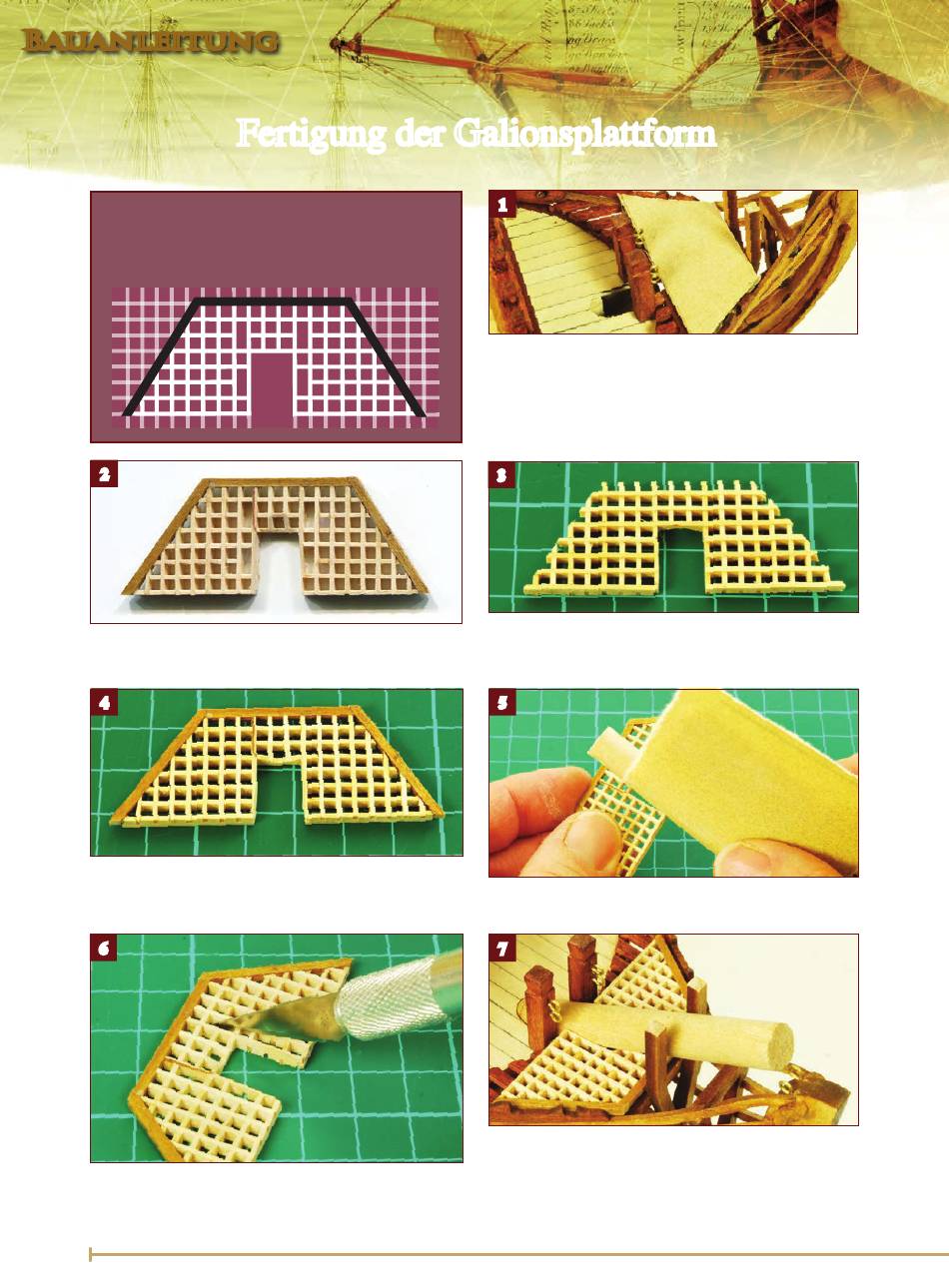

GRÄTING-SCHABLONE
Die Schablone ist im Modellmaßstab abgedruckt. Wie in
Schritt 1 angemerkt, sollten Sie die Abmessungen der
Schablone an Ihr Modell anpassen.
2
2.
Die Galionsplattform verfügt vorne und an den Seiten über
einen Rahmen aus 2 x 2-mm-Leisten.
4
4.
Beizen Sie 2 x 2-mm-Leisten für einen Rahmen um drei Seiten
der Plattform. Da diese dicker als 2 mm ist, darauf achten, die
Leisten bündig zur Oberseite der Plattform zu leimen.
6
6.
Mit spitzer, scharfer Klinge vier Streben aus der Galions-
plattform heraustrennen (siehe Gräting-Schablone oben).
Fertigung der Galionsplattform
Sie benötigen die mit dieser Ausgabe erhaltenen Bauteile.
1
1.
Sie übertragen die Schablone (links) auf Pappe, schneiden
diese aus und testen, ob sie passt. Möglicherweise muss sie
ein wenig größer dimensioniert sein. An beiden Seiten soll
ein kleiner Spalt zur Regel verbleiben. Wenn sie passt, legen
Sie die Pappe wieder auf die Schablone und ziehen darauf
ihren endgültigen Umriss nach.
3
3.
Setzen Sie auf Ihrer Schablone die Galionsplattform mit
etwas Übermaß zusammen. Mit dem Schleifblock behutsam
für die Montage des Rahmens auf Maß schleifen.
5
5.
Den Bugspriet-Dummy mit Schleifpapier umwickeln und
damit die Aussparung in der Plattform etwas weiten.
7
7.
Die Galionsplattform unter dem Bugspriet. Mit dem
Bugspriet-Dummy testen Sie, ob die Plattform passt. Notfalls
an ihr nachschleifen. Die Galionsplattform nicht verleimen;
dies geschieht erst später, wenn Sie den Bugspriet setzen.
361
