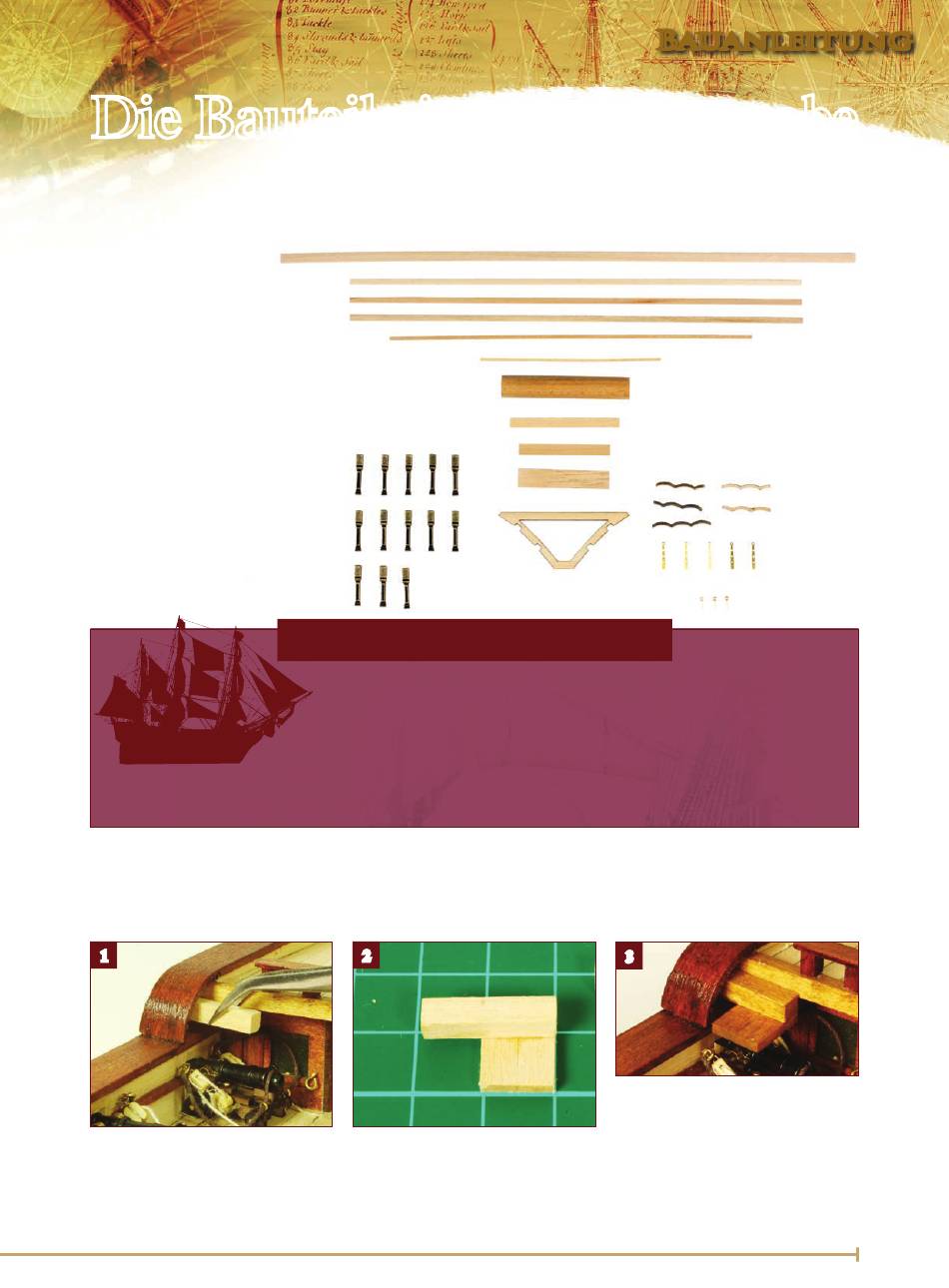

Die Bauteile in dieser Ausgabe
Mit dieser Ausgabe erhalten Sie Details für das Vorschiff –
Offizierstoiletten, Abtritte, Verzierungen und die erste Stütze
der Regeln hinter dem Galionsschnabel.
Holzleisten
1 Holzleiste 2 x 5 mm, 320 mm lang
3 Holzleisten 2 x 3 mm, 250 mm lang
1 Holzleiste 2 x 2 mm, 200 mm lang
1 Holzleiste 1,5 x 1,5 mm, 100 mm lang
1 Rundholz, 12 x 70 mm
1 Holzleiste 5 x 5 mm, 60 mm lang
1 Holzleiste 1,5 x 6 mm, 50 mm lang
1 Holzleiste 2 x 10 mm, 50 mm lang
Beschlagteile
13 Pilaster (Säulen) für Bug-Schottwand
1 Mittelbogen für Bug-Schottwand
2 Seitenbögen für Bug-Schottwand
5 Messingstreifen für Scharniere
3 kleine Ringbolzen
Holzformteile
2 Holzbögen
1 Regelstütze
Montage der Niedergänge zum Kampagnedeck
Die Bauteile für diese beiden Niedergänge entstammen den Ausgaben 82 und 83. Die Montageschritte
zeigen den Niedergang an Steuerbord; wiederholen Sie die Arbeiten auf der Backbordseite.
1
1.
Eine 20 mm lange 4 x 4-mm-Leiste, wie
gezeigt, an das Schanzkleid halten. So
kürzen, dass noch 12 mm unter der
Schanzkleidoberkante hervorschauen.
So werden die Teile verbaut
Die Bauteile dieser Ausgabe dienen
dem Ausbau des Vorschiffs: Die
Schottwand unter der Back, die Abtritte
der Mannschaftsdienstgrade, die
runden Häuschen der Offizierstoiletten
sowie die erste Stütze für die
geschwungenen Regeln, die später den
Galionsschnabel mit dem Vorschiff
2
2.
Sie schneiden zwei 10-mm-Stücke
aus einer 2 x 5-mm-Leiste zu, verleimen
beide und befestigen darauf die
4 x 4-mm-Leiste, wie im Bild zu sehen.
353
Bauanleitung
verbinden, sind in dieser Montage-
sitzung Ihr Arbeitsfeld. Zuvor widmen
Sie sich der Montage zweier Nieder-
gänge, die auf der Victory vom Quarter-
deck hinauf zum Kampagnedeck führen.
Beide Niedergänge erhalten Handläufe
aus Draht; die Bauteile haben Sie mit
den Ausgaben 82 und 83 erhalten.
3
3.
Die Plattform beizen (dunkle Eiche)
oder schwarz anmalen. Befestigen Sie
die Plattform so, dass ihre 4 x 4-Leiste die
vordere Abschlussleiste des Kampagne-
decks um 1 mm überlappt – mit
Sekundenkleber, da Sie bemalte/
gebeizte Flächen miteinander verbinden.
